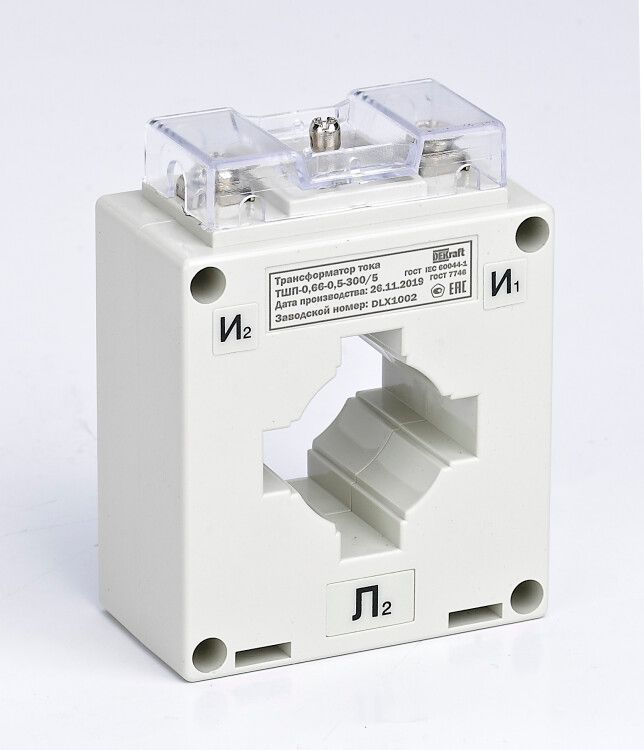

Трансформатор тока ТШП-0,66 0,5 500/5 5ВА, диаметр 40мм | 50142DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 40мм от DEKraft предназначен для измерения и передачи тока в цепях переменного тока 50 Гц. Устройство устанавливается на шину без разрыва цепи, обеспечивает высокую точность и надёжную работу в промышленных системах автоматизации и учёта энергии.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 40мм используется для преобразования больших токов до 500 А в безопасный уровень 5 А, подходящий для подключения измерительных приборов: счетчиков, амперметров, реле защиты, устройств автоматики. Применяется в распределительных щитах, на вводах питания, в цепях управления станков, конвейеров, насосных станций и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Номинальный первичный ток: 500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - допустимая погрешность измерения не более +-0,5%
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Диаметр отверстия: 40 мм - позволяет установить на шину соответствующего сечения
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предельный множитель тока, при котором сохраняется точность (до 2500 А)
• Монтажное исполнение: с окном - монтируется на шину без её разрезания
• Подключение вторичной обмотки: винтовое - надёжное и удобное для подключения проводов сечением до 2,5 мм2
• Корпус: изготовлен из огнестойкого материала

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 40мм совместим с медными и алюминиевыми шинами сечением до 40×10 мм. Монтаж выполняется путём просовывания шины через центральное отверстие диаметром 40 мм. Для фиксации используйте болты или хомуты, предусмотренные конструкцией щита. Вторичные выводы подключаются к приборам через винтовые зажимы - соблюдайте полярность и не допускайте размыкание вторичной цепи во время работы!

Безопасность и стандарты

Устройство имеет сертификацию и выполнено с защитой от несанкционированного доступа - исключает случайное прикосновение к токоведущим частям. Соответствует требованиям ГОСТ Р 8.698-2014 и международным нормам для трансформаторов тока. Корпус выполнен из материалов, не поддерживающих горение, что повышает пожаробезопасность.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта электроэнергии
• Стабильная работа при колебаниях температуры и нагрузки
• Минимальные потери мощности - снижают нагрев и увеличивают КПД системы
• Легкая установка без разрыва силовой цепи - экономит время при монтаже и ремонте
• Ограниченный фактор FS=5 - защищает от выхода из строя при кратковременных перегрузках

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Запрещено разрывать вторичную цепь при включенном первичном токе - возможен пробой изоляции и опасность для персонала
• Максимальная нагрузка на вторичную обмотку - 5 ВА. Подключаемые приборы (например, счетчики) должны иметь суммарную потребляемую мощность ≤5 ВА
• Не рекомендовано использовать при температуре ниже -25C и выше +55C - указаны в спецификации производителя, хотя явно не заданы

Примеры использования

• Установка на входе в распределительный щит для подключения электросчётчика
• Измерение тока в цепи двигателя на конвейере с управлением через реле
• Контроль нагрузки на трансформаторной подстанции с передачей сигнала в SCADA-систему
• Работа в составе системы автоматического выключения при превышении порогового тока

Практические советы

• Перед монтажом проверьте соответствие сечения шины диаметру отверстия - 40 мм требует шины не шире 40 мм
• Выбирайте вторичные приборы с номинальной мощностью не более 5 ВА - например, современные цифровые счётчики часто имеют 2–3 ВА
• При подключении вторичной обмотки используйте экранированный кабель, особенно при длинных трассах - это снижает помехи
• Обязательно закоротите вторичные выводы перед отключением первичного тока - так предотвращаете возникновение высокого напряжения
• Трансформатор тока ТШП-0.66 0.5 500/5 5ВА, диаметр 40мм от DEKraft - один из самых распространённых моделей в России. Артикул 50142dek легко заменяемый аналогами других брендов, если требуется резервирование
