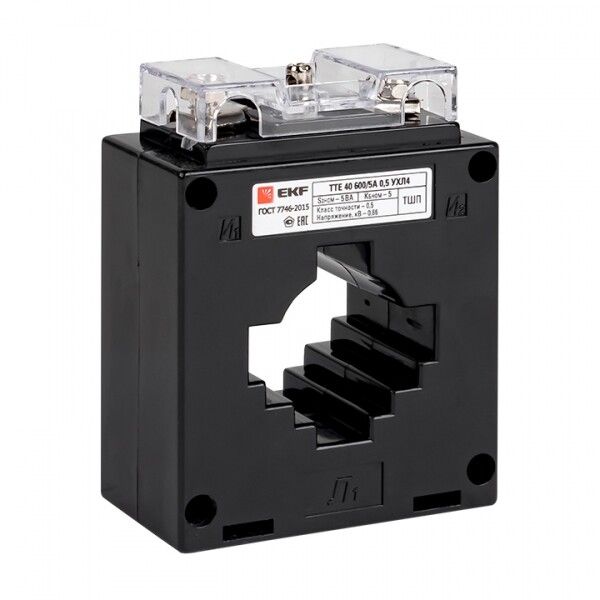

Трансформатор тока ТТЕ 40 500/5А кл. точн. 0.5S PROxima EKF tte-40-500-0.5S/tc-40-500-0.5S tc-40-500-0.5S;tte-40-500-0.5S

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S от EKF предназначен для точного измерения тока в цепях переменного тока 50 Гц и передачи сигнала на счетчики, реле защиты и системы автоматизации. Этот компактный однофазный трансформатор тока подходит для установки в распределительных щитах и используется там, где важна высокая точность измерений даже при малых нагрузках.

Назначение и область применения

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S преобразует большой первичный ток (до 500 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он применяется в системах учёта электроэнергии, защите оборудования и управлении технологическими процессами. Подходит для установки в вводно-распределительных устройствах (ВРУ), шкафах автоматики, на линиях питания двигателей, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный первичный ток: 500 А - максимальный рабочий ток, который трансформатор может корректно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0,5S - обеспечивает высокую точность измерений в широком диапазоне нагрузок, включая малые токи (от 1% от номинала);
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Тип подключения: винтовое - надёжное и удобное для быстрого монтажа проводов сечением до 2,5 мм2;
• Габариты: 41×41×41 мм - компактный размер позволяет устанавливать его в плотно заполненных щитах;
• Коэффициент безопасности FS 10 - при перегрузке током до 10×номинала (5000 А) трансформатор не выйдет из строя, сохраняя работоспособность;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Максимальное напряжение сети: до 660 В - допустимо применение в средневольтных распределительных системах.

Совместимость и монтаж

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S устанавливается на одиночный проводник (однопроходной тип). Для монтажа необходимо разъединить фазный провод и продеть его через центральное отверстие трансформатора. К вторичной обмотке подключают измерительные приборы (счетчик, амперметр, реле) с помощью винтовых зажимов. Обязательно замыкать вторичную цепь - разрыв цепи при работе под током опасен! Нагрузка на вторичной стороне не должна превышать 5 В·А. Учитывайте, что габариты 41 мм требуют свободного места вокруг трансформатора для доступа к клеммам.

Безопасность и стандарты

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S соответствует требованиям российских нормативов и прошёл сертификацию. Коэффициент безопасности FS 10 гарантирует, что при аварийных перегрузках он не повредится и не станет причиной отказа системы защиты. Применение в сетях до 660 В делает его подходящим для промышленных объектов, но не для высоковольтных подстанций.

Преимущества

• Высокая точность класса 0,5S - идеален для коммерческого учёта электроэнергии, особенно при низких нагрузках;
• Компактные размеры - легко помещается в ограниченном пространстве щита;
• Винтовое подключение - не требует специнструментов, надёжно фиксирует провода;
• Стойкость к перегрузкам (FS 10) - увеличивает срок службы и снижает риск отказа при скачках тока;
• Совместим с большинством современных счётчиков и реле - не требует адаптеров или преобразователей.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 500 А - возможны погрешности и перегрев;
• Запрещено размыкать вторичную цепь при наличии тока в первичной - создаётся опасное высокое напряжение;
• Не работает с постоянным током - только с переменным током 50 Гц;
• Максимальная нагрузка 5 В·А - нельзя подключать несколько приборов с суммарной мощностью более этого значения;
• Не имеет встроенной защиты от внешних воздействий - требуется установка в закрытом щите (IP-защита не указана).

Примеры использования

• Установка в ВРУ жилого дома для точного учёта потребления энергии;
• Подключение к цифровому счётчику на промышленном участке с двигателями 400–500 А;
• Измерение тока в системе автоматического управления насосной станцией;
• Функциональный элемент в релейной защите воздушных линий 0,4 кВ.

Практические советы

• Перед монтажом проверьте, чтобы провод был полностью вставлен в центральное отверстие - смещение вызывает погрешность;
• Выбирайте провода вторичной цепи сечением не менее 1,5 мм2 - это минимизирует потери и нагрев;
• Не используйте этот трансформатор для измерения токов ниже 5 А - точность класса 0,5S начинает реализовываться только от 1% номинала (5 А), но лучше работать в диапазоне 10–100%;
• При использовании нескольких трансформаторов в одном щите соблюдайте минимальный интервал между ними - они могут влиять друг на друга при близком расположении;
• Обязательно помечайте выводы вторичной обмотки (K1, K2) - неверное подключение изменяет знак показаний.
