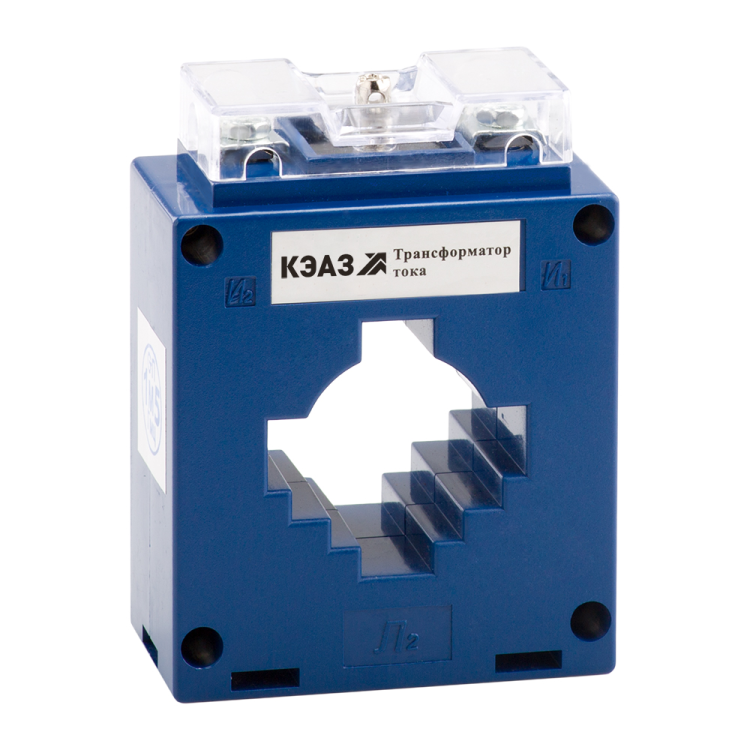

Трансформатор тока ТТК-40 500/5А кл. точн. 0.5 5В.А измерительный УХЛ3 КЭАЗ 219598

Трансформатор тока измерительный ТТК-40 500/5А 5ВА класс точности 0.5 УХЛ3 - устройство для точного измерения переменного тока до 500 А в цепях напряжением до 1000 В. Произведён КЭАЗ, соответствует ГОСТ 7746, предназначен для подключения к измерительным приборам и системам учёта энергии. Артикул 219598.

Назначение и область применения

Трансформатор тока измерительный ТТК-40 500/5А 5ВА класс точности 0.5 УХЛ3 преобразует большой первичный ток (500 А) в безопасный вторичный сигнал (5 А) для подключения к амперметрам, счетчикам, реле защиты и другим измерительным устройствам. Применяется в распределительных щитах, на подстанциях, в промышленных установках - там, где требуется точный контроль тока без прямого подключения приборов к высокому току.

Технические характеристики

• Номинальный первичный ток: 500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - максимальная погрешность измерения +-0,5%
• Номинальная вторичная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 30 мм - проход для провода или шины
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к влажности и запылению
• Степень защиты: IP20 - защищает от прикосновений пальцев, но не от воды и пыли
• Фактор ограничения перенапряжения: FS 10 - при аварийных перегрузках ток во вторичной цепи не превысит в 10 раз номинальный
• Подключение вторичной обмотки: винтовые зажимы
• Способ монтажа: на монтажную плату через окно (без крепления болтами)

Совместимость и монтаж

Трансформатор тока измерительный ТТК-40 500/5А 5ВА класс точности 0.5 УХЛ3 устанавливается на монтажную плату или DIN-рейку с помощью специальных кронштейнов. Его окончатая конструкция позволяет одеть на проводник или шину без её разъединения - достаточно протянуть токоведущую часть через отверстие 30 мм. Подключаются только медные жилы сечением до 10 мм2. Обязательно замыкание вторичной цепи перед включением первичного тока - разрыв цепи может повредить изоляцию и вызвать пробой.

Безопасность и стандарты

Изделие сертифицировано и соответствует требованиям ГОСТ 7746. Наличие защиты от прикосновения обеспечивает безопасность при обслуживании. Максимальное напряжение 1000 В гарантирует работу в сетях до 1 кВ. Коэффициент FS 10 предотвращает опасные перенапряжения при коротком замыкании на вторичной стороне. Не применяется в взрывоопасных средах - степень защиты IP20 не предназначена для агрессивных условий.

Преимущества

• Высокая точность класса 0.5 - подходит для коммерческого учёта электроэнергии
• Окончатый корпус - удобный монтаж без демонтажа проводника
• Климатическое исполнение УХЛ3 - надёжна в холодных и влажных помещениях
• Винтовое подключение - прочное и долговечное соединение
• Производитель КЭАЗ - проверенная российская продукция с гарантированной совместимостью

Ограничения применения

• Не используется в постоянном токе - только для переменного тока 50 Гц
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения
• Максимальная нагрузка 5 В·А - нельзя подключать несколько приборов суммарной мощностью более 5 В·А
• IP20 - не подходит для открытых площадок, улиц, сырых помещений без дополнительной защиты
• Диаметр отверстия 30 мм - не подходит для шин шире 30 мм; требует подготовки проводника

Примеры использования

• Подключение к трёхфазному счётчику энергии в промышленном щите
• Измерение тока в цепи двигателя 400–500 А на конвейере
• Защита оборудования через реле перегрузки в системе автоматизации
• Контроль потребления в распределительных пунктах ЖКХ

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-40 500/5А 5ВА класс точности 0.5 УХЛ3 только когда ток в цепи близок к 500 А - для меньших значений лучше использовать модели с меньшим номиналом
• Проверьте сечение провода: он должен свободно проходить через отверстие 30 мм, иначе нужна доработка
• Обязательно используйте перемычку или тестовый блок при отключении приборов - так вы исключите размыкание вторичной цепи
• При сборке щита располагайте ТТК-40 рядом с измерительными приборами - минимизируйте длину вторичных проводов, чтобы сохранить точность
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно герметизируйте место монтажа
