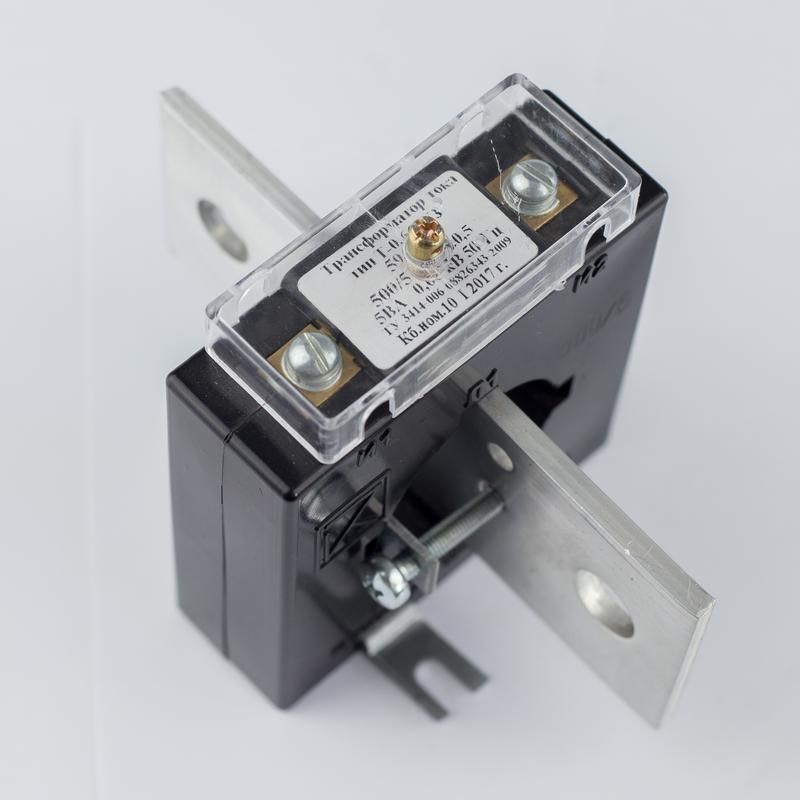

Трансформатор тока Т-0.66 500/5А кл. точн. 0.5 5В.А Кострома ОС0000031281 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5 5 ВА от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000031281 соответствует однофазному исполнению с номинальным первичным током 500 А и используется в сетях напряжением до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5 5 ВА преобразует большие токи (до 500 А) в малые (5 А), чтобы можно было подключить стандартные амперметры, счетчики энергии или реле защиты. Он применяется в распределительных щитах, на подстанциях, в цепях питания оборудования с высокими нагрузками - например, в промышленных установках, насосных станциях, конвейерах и системах автоматизации.

Технические характеристики

• Номинальный первичный ток: 500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - обеспечивает погрешность не более +-0,5% при рабочих нагрузках
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка
• Рабочее напряжение: 660 В - допустимый уровень напряжения сети, где устанавливается трансформатор
• Количество вторичных обмоток: одна - поддерживает подключение одного измерительного или защитного устройства
• Коэффициент безопасности FS 10 - при КЗ во вторичной цепи трансформатор выдерживает перегрузку без повреждений до 10-кратного значения номинального тока
• Исполнение: однофазный, с шиной - монтируется прямо на силовой проводник (шину) без необходимости разрывать цепь
• Присоединение вторичной обмотки: винтовое - надежное и проверенное соединение для кабелей сечением до 4 мм2

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5 5 ВА устанавливается на однопроводную шину с подходящим внешним диаметром - он имеет внутреннее отверстие, рассчитанное на фиксацию на шине стандартного сечения. Монтаж выполняется без отключения питания, что позволяет выполнять работы в действующих сетях. Вторичная обмотка подключается через винтовые зажимы: важно соблюдать полярность (обозначена на корпусе) и не допускать холостого хода - вторичная цепь всегда должна быть замкнута на нагрузку или измерительный прибор.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 500/5 А класс точности 0.5 5 ВА сертифицирован и соответствует требованиям ГОСТ Р 58978-2020 и другим нормативам для измерительных трансформаторов. Коэффициент безопасности FS 10 гарантирует, что при аварийном режиме (например, при КЗ в цепи) трансформатор не выйдет из строя и сохранит целостность изоляции. Это особенно важно для систем релейной защиты, где отказ трансформатора может привести к ложному срабатыванию или, наоборот, к невыполнению функции защиты.

Преимущества

• Высокая точность класса 0.5 - идеально для учета электроэнергии и контроля качества
• Монтаж на шину - экономит время, исключает необходимость демонтажа кабеля
• Защита от перегрузок благодаря FS 10 - увеличивает срок службы и надежность системы
• Стандартное выходное значение 5 А - совместим с большинством промышленных приборов
• Простое винтовое подключение - не требует специальных инструментов

Ограничения применения

• Не предназначен для работы при постоянных токах - работает только в переменных сетях 50 Гц
• Вторичная обмотка не должна находиться в состоянии холостого хода - это вызывает опасное повышение напряжения и риск пробоя изоляции
• Максимальная нагрузка 5 В·А - нельзя подключать несколько приборов одновременно, если суммарная потребляемая мощность превышает этот порог
• Подходит только для сетей до 660 В - применение в сетях выше этого напряжения запрещено
• Одна вторичная обмотка - невозможно использовать для параллельного подключения нескольких приборов без дополнительных делителей или многовторичных моделей

Примеры использования

• Подключение к трехфазному счетчику электроэнергии в промышленном щите
• Обеспечение сигнала для реле перегрузки на двигателе 400–500 А
• Измерение тока в цепи частотного преобразователя
• Контроль нагрузки на главной шине распределительного пункта

Практические советы

• Перед монтажом убедитесь, что шина, на которую устанавливается Т-0.66 500/5 А, имеет достаточный диаметр - трансформатор не будет плотно сидеть на слишком тонкой или толстой шине
• Всегда используйте перемычку или тестовый блок для временного замыкания вторичной обмотки перед отключением прибора - это предотвращает возникновение высокого напряжения
• Проверьте соответствие нагрузки: если подключен амперметр (1 В·А) + реле (2 В·А) + индикатор (1 В·А), сумма 4 В·А - приемлема; если же добавить еще один прибор - превысится лимит в 5 В·А
• При использовании в условиях повышенной влажности или пыли рекомендуется дополнительно герметизировать места подключения
• Артикул ос0000031281 - это конкретная модель от ФКУ ИК-1 (Кострома); аналоги других производителей могут иметь другие габариты или коэффициенты безопасности - не заменяйте без проверки технических параметров
