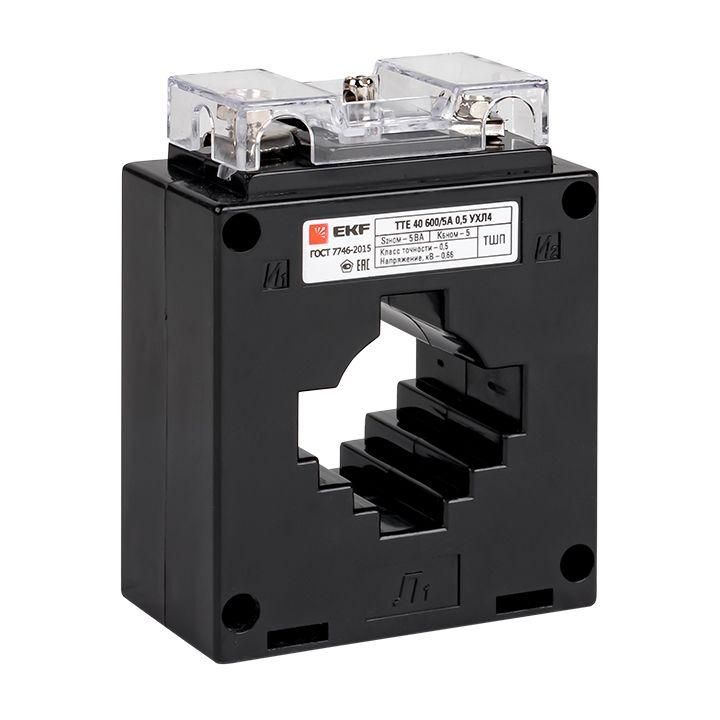

Трансформатор тока ТТЕ 40 500/5А кл. точн. 0.5 PROxima EKF tte-40-500/tc-40-500-0.5 tc-40-500-0.5;tte-40-500

Трансформатор тока ТТЭ-40-500/5А класс точности 0,5 от EKF предназначен для точного измерения тока в цепях переменного тока 50 Гц и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Этот однофазный трансформатор тока используется в распределительных щитах и подстанциях, где важна высокая точность учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТЭ-40-500/5А класс точности 0,5 преобразует большой первичный ток (до 500 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он применяется в системах учёта электроэнергии, автоматизации и защите оборудования в сетях до 660 В. Подходит для установки в вводно-распределительных устройствах (ВРУ), шкафах управления, ячейках КРУ и других местах, где требуется точный контроль нагрузки.

Технические характеристики

• Номинальный первичный ток: 500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Диаметр отверстия: 31 мм - позволяет протянуть проводник сечением до ~50 мм2
• Высота: 41 мм - компактный размер для плотной компоновки в щитах
• Исполнение: однофазный, с винтовым соединением вторичной обмотки
• Коэффициент безопасности FS 10 - выдерживает перегрузку до 10× номинального тока без повреждений
• Сертифицирован - соответствует требованиям российских и международных норм

Совместимость и монтаж

ТТЭ-40-500/5А класс точности 0,5 совместим с большинством современных измерительных приборов, работающих на входном токе 5 А: электронные счётчики, реле защиты, контроллеры, анализаторы качества электроэнергии. Монтаж осуществляется путём одевания на фазный проводник без его разрыва - трансформатор имеет разъёмную сердцевину. Вторичная обмотка подключается через винтовые зажимы: используйте медные жилы сечением 0,5–2,5 мм2. Убедитесь, что вторичная цепь всегда замкнута - разрыв её вызывает опасное повышенное напряжение.

Безопасность и стандарты

Трансформатор тока ТТЭ-40-500/5А класс точности 0,5 соответствует ГОСТ Р 8.419-2014 и IEC 61869. Сертификат подтверждает соответствие требованиям по электробезопасности, термической стойкости и механической прочности. Коэффициент безопасности FS 10 гарантирует, что при аварийных перегрузках до 5000 А трансформатор не выйдет из строя и сохранит целостность изоляции.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта электроэнергии
• Компактные габариты (31×41 мм) позволяют использовать в ограниченных пространствах
• Винтовое соединение надёжно фиксирует провода и исключает контактные потери
• Может работать при температуре от -25C до +55C - подходит для помещений и улицы (при правильной герметизации)
• Поддерживается сервисной службой EKF - доступны запчасти и документация

Ограничения применения

• Не предназначен для постоянной работы при токе выше 500 А - возможны погрешности и нагрев
• Запрещено размыкать вторичную цепь при наличии тока в первичной - риск возникновения высокого напряжения!
• Не работает с постоянным током - только с переменным током 50 Гц
• Максимальная допустимая нагрузка - 5 В·А. Превышение снижает точность и может привести к перегреву
• Не рекомендован для установки в условиях сильной вибрации без дополнительной фиксации

Примеры использования

• Установка в ВРУ жилого дома для подключения электросчётчика
• Измерение тока на выходе силового трансформатора в промышленном цехе
• Подключение к реле перегрузки на двигателе насосной станции
• Мониторинг потребления в системах АСКУЭ
• Фиксация тока в распределительных щитах с автоматическими выключателями

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен свободно проходить через отверстие 31 мм. Для больших кабелей используйте переходники или выбирайте другой тип трансформатора.
• Обязательно закоротите вторичную обмотку при отключении приборов - даже на время обслуживания.
• При использовании нескольких трансформаторов в одной цепи соблюдайте одинаковое направление намотки (обозначено на корпусе).
• Для точного учёта в коммунальных объектах предпочтительно применять именно ТТЭ-40-500/5А класс точности 0,5 - он соответствует требованиям Росстандарта для оплаты по счётчикам.
• Проверяйте наличие сертификата и маркировку EKF PROxima - оригинальные изделия имеют четкий оттиск и пластиковую оболочку без трещин.
