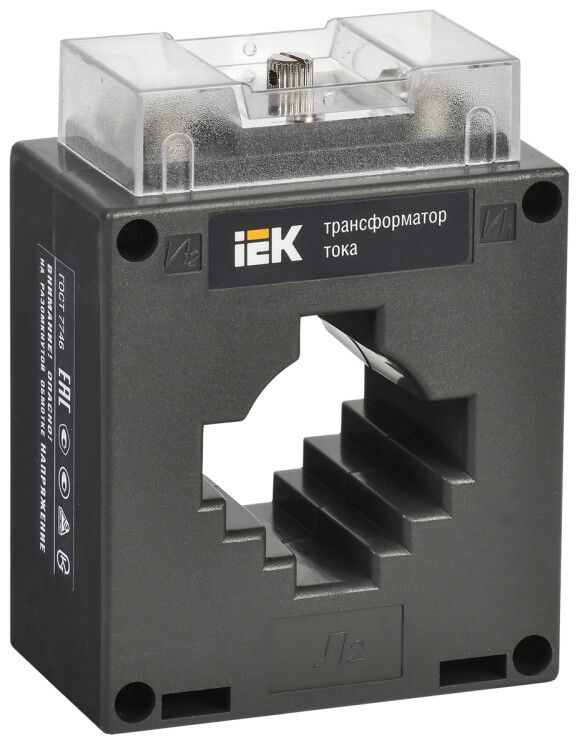

Трансформатор тока ТТИ-40 600/5А 5ВА без шины класс точности 0.5 - ITT30-2-05-0600 IEK

Трансформатор тока ТТИ-40 600/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, устройства защиты и системы автоматизации. Этот трансформатор тока ТТИ-40 600/5А 5ВА класс точности 0.5 соответствует ГОСТ 7746 и внесен в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-40 600/5А 5ВА класс точности 0.5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 600 А) в безопасный для измерительных приборов сигнал 5 А. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станках, конвейерах, насосных станциях и других оборудовании с высокими нагрузками.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой допускается применение;
• Монтажное исполнение: с окном - позволяет установить трансформатор на проводник без его разрезания;
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует шины или DIN-рейки;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2;
• Срок службы: 25 лет - рассчитан на длительную работу без замены при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 95% при 25C;
• Тип конструкции: многовитковый (катушечный) - обеспечивает высокую точность и стабильность параметров;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006;
• Сертифицирован: да - имеет свидетельство об утверждении типа средств измерений (№ 28139-12).

Совместимость и монтаж

Трансформатор тока ТТИ-40 600/5А 5ВА класс точности 0.5 устанавливается на одиночный проводник, проходящий через его окно. Монтаж выполняется на печатную плату или жёстко закреплённую поверхность с помощью двух крепёжных отверстий. Подключаются провода к винтовым зажимам на выводах S1 и S2. Обязательно: вторичная цепь должна быть замкнута во время работы - разрыв цепи может вызвать опасное повышение напряжения!

Не используйте с проводами толще 12–14 мм (диаметр окна ограничен конструкцией). Для трёхфазных систем требуется три таких трансформатора - один на каждую фазу.

Безопасность и стандарты

Трансформатор тока ТТИ-40 600/5А 5ВА класс точности 0.5 имеет защиту от прикосновения - корпус исключает доступ к токоведущим элементам. Соответствует ГОСТ 7746 и имеет официальное свидетельство в Госреестре средств измерений. Сертификат подтверждает соответствие требованиям безопасности и метрологической точности для использования в коммерческом учёте.

Преимущества

• Высокая точность класса 0.5 - необходима для законного учёта электроэнергии;
• Конструкция с окном - не требует отключения питания при установке;
• Долгий срок службы - 25 лет снижают затраты на обслуживание;
• Проверенная технология - модель получала награду на международном конкурсе “Лучшее электрооборудование”;
• Совместимость с широким спектром приборов - выход 5 А стандартизирован для всех современных счётчиков и реле.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения и повреждения оборудования;
• Максимальная нагрузка - 5 В·А; подключение нескольких приборов возможно только при суммарной мощности ≤5 В·А;
• Не предназначен для импульсных или несинусоидальных токов - возможны погрешности при использовании с частотными преобразователями;
• Ограниченный диаметр проводника - не подходит для кабелей сечением больше ~70 мм2.

Примеры использования

• Установка на вводе в административное здание для коммерческого учёта электроэнергии;
• Интеграция в щит управления насосной станции для контроля тока и аварийного отключения;
• Подключение к цифровому счётчику в промышленном цехе с нагрузкой до 600 А;
• Система мониторинга энергопотребления на участке с конвейерной линией.

Практические советы

• Перед монтажом убедитесь, что проводник проходит точно через центр окна - смещение увеличивает погрешность;
• При подключении вторичной обмотки соблюдайте полярность: S1 - вход, S2 - выход. Неправильное подключение меняет знак измерения;
• Используйте провода сечением 1,5–2,5 мм2 для вторичной цепи - этого достаточно для 5 В·А;
• При необходимости подключения нескольких приборов (например, счётчика и реле) просчитайте суммарную нагрузку - она не должна превышать 5 В·А;
• При замене старого трансформатора - сравнивайте класс точности, номиналы тока и тип монтажа. ТТИ-40 600/5А 5ВА класс точности 0.5 - прямой аналог для моделей с такими же параметрами.
