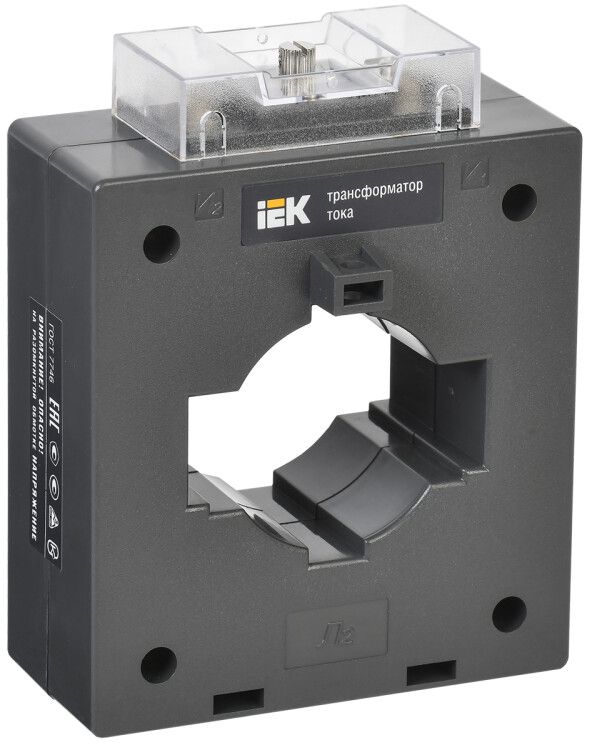

Трансформатор тока ТТИ-60 600/5А 10ВА без шины класс точности 0.5 - ITT40-2-10-0600 IEK ITT40-2-10-0600-08

Трансформатор тока ТТИ-60 600/5А 10ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в счетчики, устройства защиты и системы автоматизации. Артикул itt40-2-10-0600 соответствует модели многовиткового катушечного трансформатора с окном для монтажа вокруг провода.

Назначение и область применения

Трансформатор тока ТТИ-60 600/5А 10ВА класс точности 0.5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 600 А) в безопасный для измерительных приборов сигнал 5 А. Применяется в щитах распределения, на вводах объектов, в промышленных установках - например, на станциях, конвейерах, насосных группах, где требуется точный контроль нагрузки.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный ток, который можно измерить без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне; подходит для коммерческого учёта;
• Номинальная вторичная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями;
• Количество фаз: 1 - предназначен для однофазных цепей;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых шкафов;
• Монтажное исполнение: с окном - позволяет надеть на проводник без его разрезания;
• Способ монтажа: монтажная плата - крепится к печатной плате через выводы, не требует внешних креплений;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 95%; подходит для помещений с умеренным климатом;
• Вторичное подключение: винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Тип конструкции: многовитковый (катушечный) - обеспечивает высокую точность при малых нагрузках;
• Сертифицирован: да - имеет свидетельство об утверждении типа средств измерений (№28139-12) и внесен в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-60 600/5А 10ВА класс точности 0.5 совместим с любыми измерительными приборами, принимающими входной сигнал 5 А: электронные счётчики, реле защиты, аналитические модули. Монтаж осуществляется путём помещения первичного проводника (медной шины или кабеля) через центральное окно. Вторичная обмотка подключается к прибору двумя проводами - соблюдайте полярность (обозначена на корпусе). Крепление происходит на печатную плату через лужёные выводы. Не используйте трансформатор без нагрузки - это вызывает опасное повышение напряжения на вторичной обмотке.

Безопасность и стандарты

Трансформатор тока ТТИ-60 600/5А 10ВА класс точности 0.5 соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006. Обладает защитой от прикосновения - внутренние части недоступны при установленном корпусе. Сертификаты подтверждают соответствие требованиям безопасности и метрологической точности. Настоятельно рекомендуется использовать только в соответствии с проектом и с соблюдением правил ПУЭ.

Преимущества

• Высокий класс точности 0.5 - необходим для официального коммерческого учёта;
• Катушечная конструкция - стабильная работа даже при малых токах ниже 20% от номинала;
• Винтовые зажимы - надёжное и долговечное подключение без пайки;
• Подтверждённый срок службы 25 лет - снижает затраты на обслуживание;
• Сертифицирован и внесён в госреестр - легализован для использования в оплате электроэнергии;
• Защита от прикосновения - минимизирует риск поражения током при обслуживании.

Ограничения применения

• Не применяется в трёхфазных системах - каждый фазный ток требует отдельного трансформатора;
• IP20 не допускает использование во влажных, пыльных или открытых местах - обязательно размещение в закрытом щите;
• Запрещено работать с разомкнутой вторичной цепью - создаёт высокое напряжение, опасное для оборудования и персонала;
• Нагрузка выше 10 В·А приводит к искажению сигнала и потере точности - проверяйте суммарную нагрузку всех подключённых приборов;
• Не предназначен для импульсных или несинусоидальных токов - возможны погрешности при работе с частотными преобразователями или сварочным оборудованием.

Примеры использования

• Установка в этажном щите жилого дома для подключения интеллектуального счётчика;
• Интеграция в панель управления промышленного конвейера для контроля потребления;
• Подключение к системе SCADA на насосной станции для сбора данных о нагрузке;
• Фиксация расхода электроэнергии в офисном здании для расчёта с поставщиком.

Практические советы

• Перед монтажом убедитесь, что проводник проходит точно по центру окна - смещение увеличивает погрешность;
• Выбирайте сечение вторичных проводов не менее 1,5 мм2 и не длиннее 50 м - чтобы не превысить допустимую нагрузку 10 В·А;
• Проверьте целостность вторичной цепи перед включением питания - разрыв цепи может повредить оборудование;
• При использовании нескольких трансформаторов в одной системе - соблюдайте одинаковое направление намотки и полярность;
• Для точного учёта в условиях переменной нагрузки - выбирайте трансформатор с запасом по мощности (например, 10 В·А вместо 5 В·А);
• Артикул itt40-2-10-0600 - единственный идентификатор для заказа запасных частей или аналогов - сохраняйте его при ремонте.
