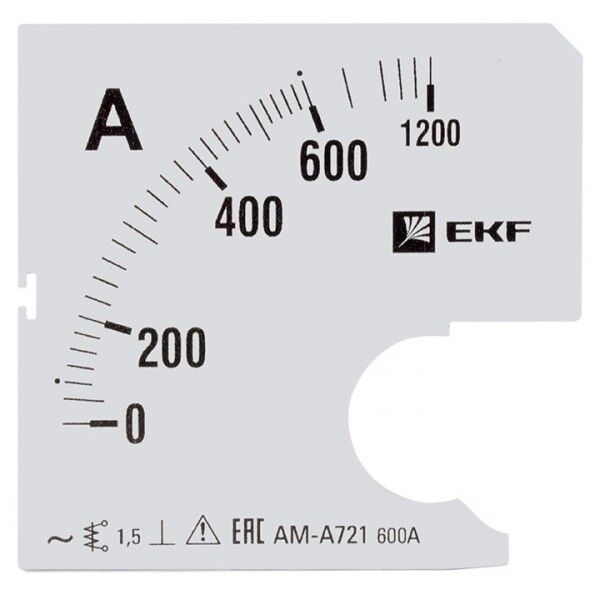

Шкала сменная для A721 600/5А-1,5 EKF PROxima | s-a721-600

Шкала сменная для A721 600/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-721, обеспечивая точную визуализацию значений тока до 600 А. Эта шкала совместима с моделями серии PROxima и используется в промышленных и бытовых электрощитах.

Назначение и область применения

Шкала сменная для A721 600/5А-1,5 служит для замены поврежденной или устаревшей шкалы на аналоговом амперметре AMA-721. Она позволяет перенастроить прибор на новый предел измерения - 600 А при вторичном токе 5 А. Применяется в распределительных щитах промышленных объектов, ЖЭКов, офисных зданий и других местах, где требуется контроль тока в сетях переменного напряжения.

Технические характеристики

• Номинальный диапазон измерения тока: 600 А (первичный), соответствует вторичному току 5 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип устройства: шкала для аналогового амперметра
• Габаритные размеры: 72×72 мм - точно соответствуют корпусу AMA-721
• Максимальное отклонение стрелки: 90° - стандартный угол хода для приборов этой серии
• Наличие шкалы превышения тока: да - отметки выше 600 А для сигнализации перегрузки
• Наличие шкалы сверхтока: да - дополнительно выделенные участки для определения аварийных режимов

Совместимость и монтаж

Шкала сменная для A721 600/5А-1,5 совместима исключительно с амперметрами модели AMA-721 и другими приборами, использующими тот же механизм и форм-фактор. Устанавливается внутри уже смонтированного корпуса - требует демонтажа лицевой крышки. Монтаж выполняется после отключения питания и снятия старой шкалы. Новые метки должны совпадать с фиксирующими элементами механизма. Габариты 72×72 мм обеспечивают плотную посадку без люфтов.

Безопасность и стандарты

Изделие соответствует требованиям к аналоговым измерительным приборам, применяемым в электроустановках до 1000 В. Не имеет собственной защиты IP - работает только в защищённых корпусах. Для безопасной эксплуатации необходимо использовать в соответствии с правилами ПУЭ и ГОСТ Р 8.401–2018.

Преимущества

• Замена шкалы вместо всей прибора снижает затраты на обслуживание
• Чёткая цветовая маркировка и надписи позволяют легко интерпретировать показания даже при плохом освещении
• Наличие шкал превышения и сверхтока помогает оперативно реагировать на перегрузки
• Произведено компанией EKF - гарантия качества сборки и долговечности материалов

Ограничения применения

• Не постоянного тока - рассчитана только на переменный ток частотой 50 Гц
• Не может использоваться вне герметичного корпуса - сама по себе не имеет степени защиты
• Подходит только для приборов с механическим движком типа AMA-721; несовместима с цифровыми счетчиками
• Работает при температуре +5…+40 C - не рекомендовано использование в условиях экстремального холода или нагрева

Примеры использования

• Замена шкалы на щите главного распределительного пункта (GRP) предприятия при изменении нагрузки с 400 А на 600 А
• Обновление прибора в системе управления насосной станцией после установки более мощного двигателя
• Настройка контроля тока в групповом щите многоквартирного дома при переходе на новую схему энергоснабжения

Практические советы

• Перед заменой проверьте соответствие первичного трансформатора тока - он должен иметь коэффициент 600/5 А
• При установке не трогайте чувствительный механизм - приложите усилие только к краям шкалы
• Проверьте положение нулевой точки перед запуском: стрелка должна находиться на “0” при отключенном питании
• Если шкала деформирована или потёрлась - не ремонтируйте её самостоятельно, замените полностью
• Храните запасные шкалы в сухом месте - высокая влажность может вызвать помутнение печати
