Шкала сменная для амперметра Э47 750/5А класс точности 1,5 72х72мм - IPA10D-SC-0750 IEK

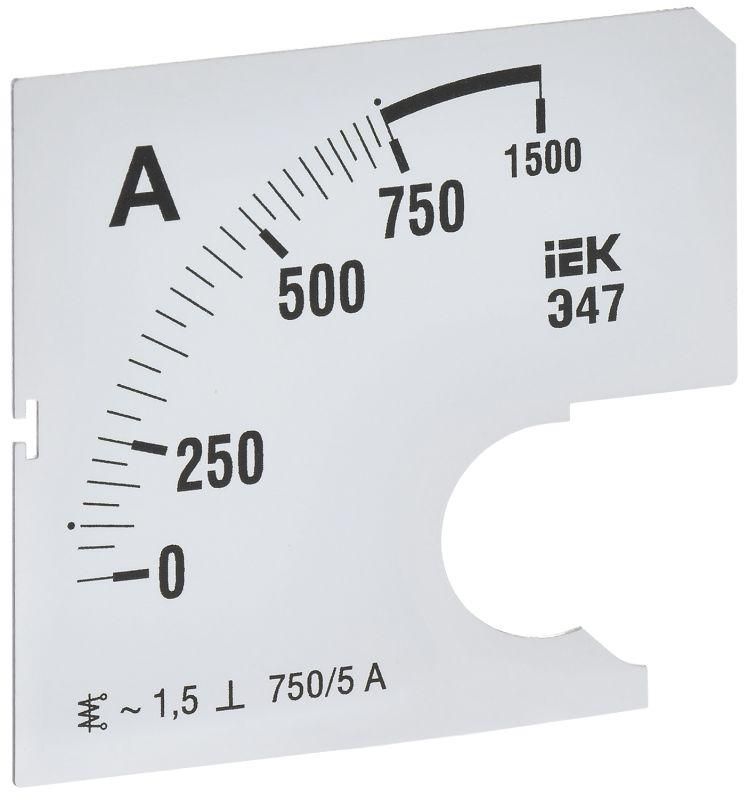

Шкала сменная для амперметра Э47 750/5А класс точности 1,5 72х72мм - заменяемый элемент для аналогового амперметра Э47, позволяющий изменить предел измерения тока на 750 А. Подходит для модернизации существующих приборов без замены всего корпуса. Артикул ipa10d-sc-0750 от бренда IEK соответствует оригинальному комплекту.

Назначение и область применения

Шкала сменная для амперметра Э47 750/5А класс точности 1,5 72х72мм предназначена для установки вместо родной шкалы в амперметре Э47, чтобы изменить диапазон измерений с другого значения на 0–750 А. Применяется при ремонте, модернизации или переоборудовании электроустановок, где требуется перенастройка показаний тока без замены самого прибора. Особенно актуальна при использовании внешних трансформаторов тока 750/5 А.

Технические характеристики

• Номинальный диапазон измерения: 0–750 А
• Выходной сигнал трансформатора тока: 5 А (соответствует входному току амперметра Э47)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Габариты: 72×72 мм - совместима с корпусом амперметра Э47 этого формата
• Угол отклонения стрелки: до 90° - стандартный ход для аналоговых приборов данного типа
• Способ монтажа: встраиваемый - устанавливается внутрь уже смонтированного прибора

Совместимость и монтаж

Шкала сменная для амперметра Э47 750/5А класс точности 1,5 72х72мм совместима исключительно с амперметрами Э47 класса точности 1,5 и габаритами 72×72 мм. Устанавливается только на приборы без шкалы - например, на модель IEK арт. IPA10-5-0000-A. Для замены необходимо:

• Отключить питание и демонтировать прибор из щита;
• Снять переднюю крышку и старую шкалу;
• Установить новую шкалу, выровняв её по центру оси стрелки;
• Закрепить крышку и проверить свободный ход стрелки без заеданий.

Не используйте шкалу с другими типами приборов - даже при одинаковых размерах механическая и калибровочная совместимость не гарантирована.

Преимущества

• Экономия средств - не требует замены всего амперметра, только шкалы
• Быстрый ремонт - замена занимает несколько минут при наличии запасной части
• Сохранение заводской точности - шкала изготовлена с учётом калибровки механизма Э47
• Стандартный формат - легко найти в продаже и заменить в полевых условиях

Ограничения применения

• Подходит только для амперметров Э47 с классом точности 1,5 - несовместима с более высокими или низкими классами
• Не применяется в цепях постоянного тока - предназначена для переменного тока 50 Гц
• Не рекомендуется использовать при температуре ниже –10 C и выше +50 C - возможны искажения показаний
• Не подлежит самостоятельной калибровке - при повреждении или деформации замените полностью

Примеры использования

• Обновление шкалы на щите управления станком после замены трансформатора тока с 400/5 А на 750/5 А
• Ремонт амперметра в распределительном щите после физического повреждения старой шкалы
• Перестройка системы контроля тока на конвейере при увеличении мощности нагрузки

Практические советы

• Перед установкой проверьте соответствие артикула ipa10d-sc-0750 и модели амперметра - не все Э47 подходят
• При монтаже не касайтесь поверхности шкалы руками - жирные следы затруднят считывание показаний
• Убедитесь, что стрелка движется свободно - заедание указывает на неправильную установку или повреждение механизма
• Если используется трансформатор тока 750/5 А, убедитесь, что он рассчитан на тот же диапазон - иначе показания будут некорректными
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение делений
