Шкала сменная для A721 750/5А-1,5 PROxima | s-a721-750 EKF

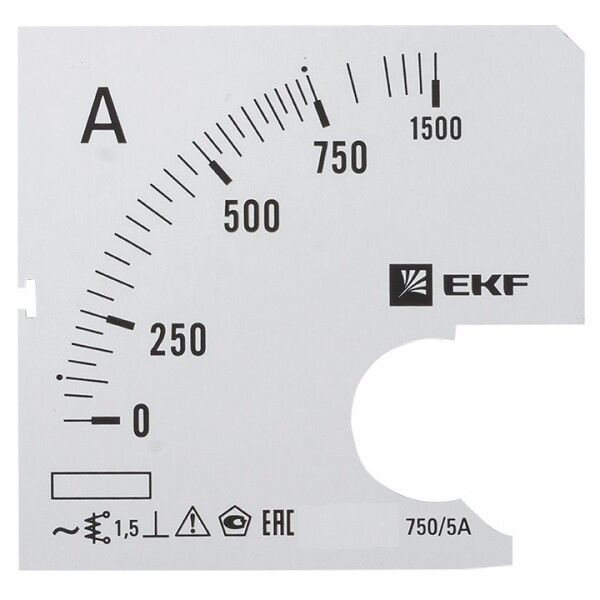

Шкала сменная для A721 750/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-721, предназначенный для точного отображения значений тока до 750 А в электрощитах промышленных и бытовых объектов.

Назначение и область применения

Шкала сменная для A721 750/5А-1,5 используется исключительно как запасной компонент для амперметров серии AMA-721. Она позволяет заменить повреждённую или изношенную шкалу без замены всего прибора. Применяется в электрощитах, распределительных устройствах и панелях управления на предприятиях, в жилых домах, офисах и других закрытых помещениях с постоянным контролем тока.

Технические характеристики

• Номинальный диапазон измерения тока: 0–750 А
• Тип изделия: аналоговый амперметр с механической индикацией
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Наличие шкалы превышения тока: да - отметки выше 750 А для визуального определения перегрузки
• Наличие шкалы сверхтока: да - дополнительная шкала для фиксации кратковременных выбросов тока
• Габаритные размеры: 72×72 мм - совместима с корпусами стандартного формата A721
• Максимальное отклонение стрелки: 90° - угол поворота указателя при максимальном токе

Совместимость и монтаж

Шкала сменная для A721 750/5А-1,5 совместима только с амперметрами модели AMA-721 от EKF PROxima. Устанавливается внутрь уже смонтированного корпуса прибора. Для замены необходимо:

• Отключить питание участка цепи;
• Снять лицевую крышку корпуса;
• Аккуратно демонтировать старую шкалу, не задевая механизм;
• Закрепить новую шкалу по меткам совмещения;
• Проверить свободное движение стрелки без заеданий.

Не рекомендуется использовать шкалу с другими моделями амперметров - даже при одинаковом размере 72×72 мм возможна несовпадение шкалы и механизма.

Безопасность и стандарты

Изделие соответствует требованиям к электроизмерительному оборудованию для установок до 1000 В. Не имеет собственной защиты от внешних воздействий - работает только внутри герметичного корпуса амперметра. Эксплуатация вне корпуса недопустима.

Преимущества

• Экономия средств - замена только шкалы вместо целого прибора
• Поддержка точности класса 1,5 - сохраняет первоначальную погрешность измерения
• Две дополнительные шкалы (превышение и сверхток) позволяют оперативно выявлять аварийные режимы
• Стандартный размер 72×72 мм - легко интегрируется в существующие щитовые решения

Ограничения применения

• Работает только в сочетании с оригинальным механизмом AMA-721
• Не предназначена для открытой установки - требует герметичного корпуса
• Не подходит для цепей постоянного тока - рассчитана только на переменный ток
• Не рекомендовано применение во взрывоопасных средах
• Не обеспечивает автоматическую сигнализацию - только визуальный контроль

Примеры использования

• Замена шкалы на щите питания насосной станции после повреждения при ремонте
• Обновление шкалы в распределительном щите ЖКХ для удобства чтения показаний
• Настройка контроля нагрузки на конвейере в цеху с высокими пиковыми токами
• Ремонт панели управления в административном здании с использованием оригинальных запчастей EKF

Практические советы

• Перед заменой проверьте соответствие артикула s-a721-750 с моделью амперметра - не все A721 имеют сменные шкалы
• При монтаже не используйте инструменты с острыми кромками - можно повредить штрихи шкалы
• Убедитесь, что стрелка проходит через всю шкалу без зацепов - особенно важно при наличии шкалы сверхтока
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу
• При работе с токами близкими к 750 А регулярно проверяйте состояние контактов в цепи - перегрев может влиять на точность показаний
