Шкала сменная для A961 750/5А-1,5 PROxima | s-a961-750 EKF

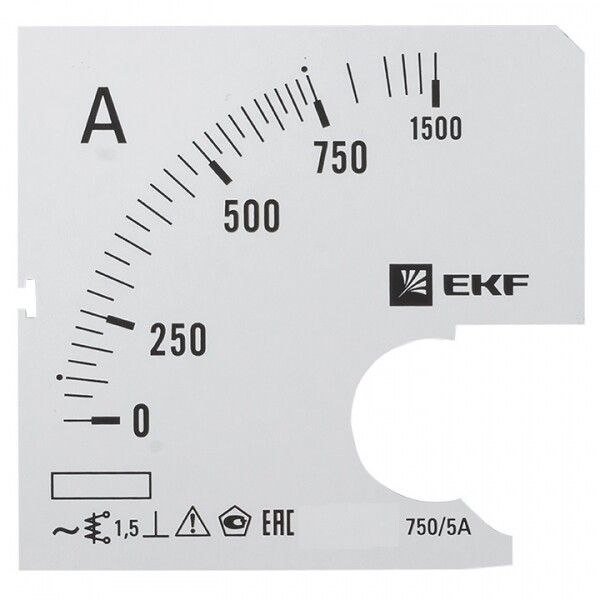

Шкала сменная для A961 750/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-961 серии PROxima. Подходит для установки в электрощиты промышленных и бытовых объектов, где требуется контроль тока до 750 А.

Назначение и область применения

Шкала сменная для A961 750/5А-1,5 используется для замены поврежденной или устаревшей шкалы на амперметре AMA-961. Она позволяет перенастроить прибор на новый диапазон измерений без замены всего устройства. Применяется в распределительных щитах, на панелях управления, в электроустановках промышленных предприятий, ЖКХ и общественных зданиях. Работает в сетях переменного тока.

Технические характеристики

• Номинальный диапазон тока: 0–750 А - соответствует измерению тока через внешний трансформатор тока 750/5 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нуля до максимального значения
• Габаритные размеры: 96×96×0 мм - совместима с корпусами стандартного формата 96×96 мм
• Наличие шкалы превышения тока: да - отметки выше 750 А для визуального определения перегрузки
• Наличие шкалы сверхтока: да - дополнительная шкала для фиксации кратковременных выбросов тока
• Тип изделия: амперметр - предназначена исключительно для измерения силы тока

Совместимость и монтаж

Шкала сменная для A961 750/5А-1,5 совместима только с амперметрами серии AMA-961 от EKF. Устанавливается вместо старой шкалы после демонтажа передней панели прибора. Монтаж выполняется внутри уже установленного корпуса щита - сама шкала не имеет креплений, её фиксируют за счет посадочного механизма встроенного в механизм амперметра. Для замены необходимо отключить питание и снять крышку прибора.

Преимущества

• Не требует замены всего амперметра - экономит время и средства при изменении диапазона измерений
• Сохраняет заводскую точность - совместима с внутренним механизмом AMA-961 без потери класса точности 1,5
• Имеет две дополнительные шкалы - позволяет оперативно выявлять перегрузки и кратковременные пики тока
• Стандартный размер 96×96 мм - легко заменяется на другие шкалы этой же серии

Ограничения применения

• Подходит только для амперметров AMA-961 - несовместима с другими моделями даже от EKF
• Работает только с трансформаторами тока 750/5 А - нельзя использовать напрямую на проводе без трансформатора
• Не предназначена для открытых помещений - требует защиты от пыли, влаги и механических воздействий
• Не работает в цепях постоянного тока - только для переменного тока

Примеры использования

• Замена шкалы на щите питания насосной станции при смене двигателя с 400 А на 750 А
• Обновление показаний в распределительном щите торгового центра после увеличения нагрузки
• Настройка контроля тока на конвейере с мощным приводом, когда прежняя шкала была рассчитана на меньший ток

Практические советы

• Перед заменой проверьте соответствие трансформатора тока - он должен быть именно 750/5 А, иначе показания будут некорректны
• При монтаже не используйте инструменты с острыми кромками - можно повредить шкалу или механизм амперметра
• Убедитесь, что стрелка свободно перемещается - при сборке не должно быть трения между стрелкой и шкалой
• Если шкала повреждена, но амперметр исправен - замените только шкалу, а не весь прибор; это снижает затраты на обслуживание
• Сохраняйте старую шкалу - она может понадобиться для возврата к первоначальным параметрам
