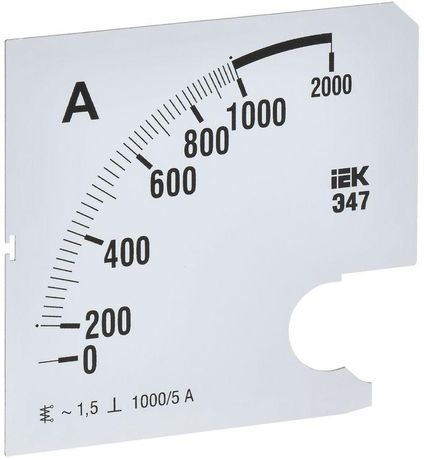

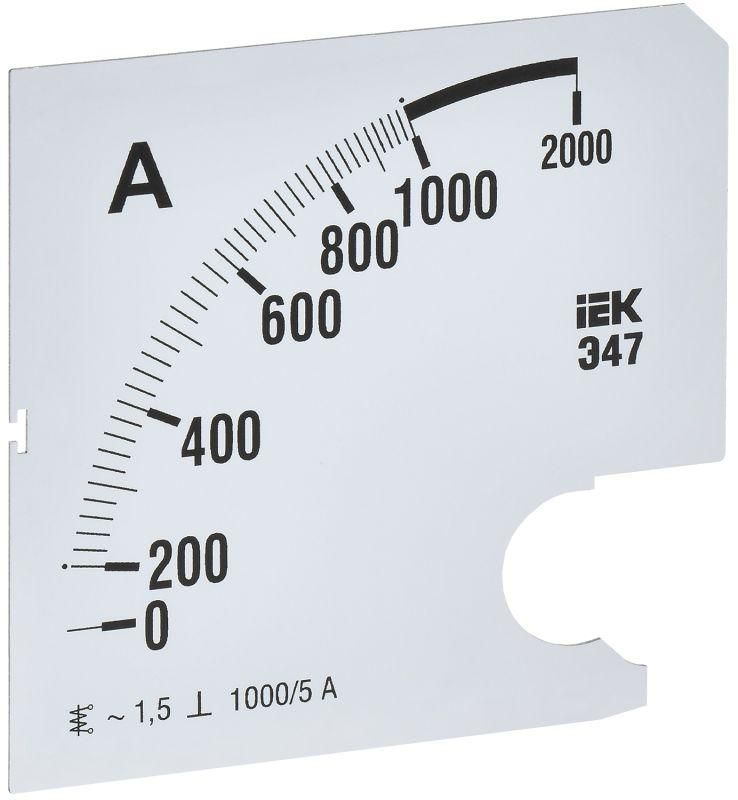

Шкала сменная для амперметра Э47 1000/5А класс точности 1,5 96х96мм - IPA20D-SC-1000 IEK

Шкала сменная для амперметра Э47 1000/5А класс точности 1,5 96х96мм - заменяемый элемент для аналогового амперметра Э47, позволяющий изменить предел измерения тока на 1000 А при сохранении класса точности 1,5. Подходит для модернизации существующих щитов с амперметрами IEK артикул IPA20-5-0000-A.

Назначение и область применения

Шкала сменная для амперметра Э47 1000/5А используется исключительно в паре с амперметром Э47 (без шкалы) - она не является самостоятельным измерительным прибором. Её задача - отображать значения тока в диапазоне 0–1000 А при использовании внешнего шунта 1000/5 А. Применяется в распределительных щитах, на пультах управления, в цепях с высокими токами: промышленные станки, системы вентиляции, преобразователи частоты, силовые панели.

Технические характеристики

• Номинальный диапазон шкалы: 0–1000 А
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения (+-15 А при 1000 А)
• Габаритные размеры: 96×96 мм - соответствует стандартному формату встраиваемых приборов
• Угол отклонения стрелки: до 90° - обеспечивает достаточную разницу между делениями для точного считывания
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47

Совместимость и монтаж

Шкала сменная для амперметра Э47 1000/5А совместима только с амперметром Э47 класса точности 1,5, габаритом 96×96 мм, артикул IEK IPA20-5-0000-A. Установка требует демонтажа старой шкалы и фиксации новой на оси стрелки. Перед установкой проверьте соответствие типоразмера и положения оси. Нельзя использовать с другими сериями амперметров - даже если они имеют такой же размер 96×96 мм.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р МЭК 61010-1 и ГОСТ 8.015-2000. Соответствует нормам безопасности для электрооборудования в условиях промышленной среды. Не содержит опасных материалов. Работает при температуре от –25C до +55C.

Преимущества

• Замена шкалы вместо полной замены амперметра снижает затраты и время обслуживания
• Сохраняет оригинальную точность прибора - класс 1,5 гарантирует надёжные показания
• Стандартный размер 96×96 мм позволяет легко интегрировать в уже установленные щиты
• Чёткая градуировка с крупными цифрами - удобна для чтения в условиях слабого освещения

Ограничения применения

• Не работает без амперметра Э47 и внешнего шунта 1000/5 А - сама по себе не измеряет ток
• Не предназначена для постоянного перегруза выше 1000 А - возможны повреждение механизма и потеря точности
• Не подходит для переменного тока с частотой выше 50/60 Гц - рассчитана только на сетевые параметры
• Не рекомендовано применение во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Обновление старого амперметра на щите насосной станции с 500 А на 1000 А
• Реализация нового проекта с мощным приводом, где требуется контроль тока до 1000 А
• Замена повреждённой шкалы в действующем оборудовании без замены всего прибора
• Настройка систем автоматизации с использованием шунтов и аналоговых индикаторов

Практические советы

• Перед установкой убедитесь, что шунт 1000/5 А правильно подключен к входам амперметра - иначе показания будут некорректны
• Проверьте, чтобы стрелка находилась точно на нуле после установки - при необходимости отрегулируйте механический ноль
• Не используйте шкалу с другим классом точности - например, 2,5 - это нарушит метрологическую целостность системы
• При хранении избегайте воздействия влаги и механических ударов - шкала изготовлена из тонкого металлического листа
• Совмещайте эту шкалу только с артикулом IEK IPA20-5-0000-A - другие модели даже с таким же названием могут отличаться по калибровке
