Шкала сменная для A961 1000/5А-1,5 EKF PROxima | s-a961-1000
Шкала сменная для A961 1000/5А-1,5 EKF PROxima | s-a961-1000

Товарные предложения:

Шкала сменная для A961 1000/5А-1.5 PROxima EKF s-a961-100021.11.2025187 шт. 91 ₽

шт.
от 10 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Сопутствующие товары

Описание

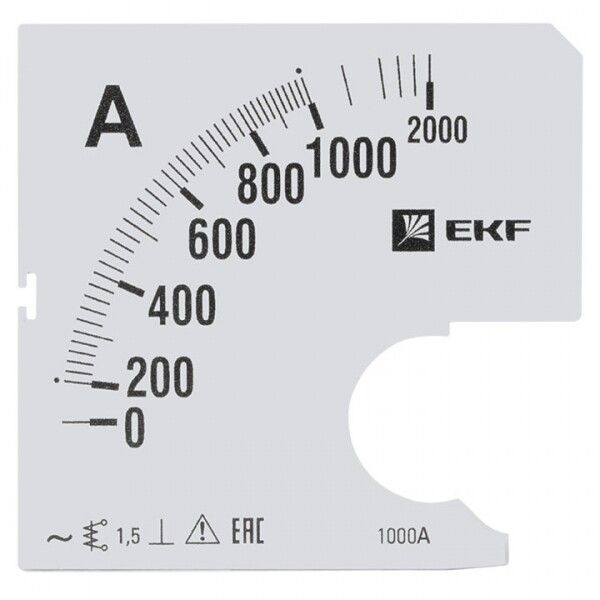

Шкала сменная для A961 1000/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-961, предназначенный для точной индикации тока до 1000 А в промышленных и бытовых электрощитах. Эта шкала совместима с сериями PROxima и легко устанавливается в существующий корпус.

Назначение и область применения

Шкала сменная для A961 1000/5А-1,5 используется для замены оригинальной шкалы на амперметре AMA-961, когда требуется изменить предел измерения или улучшить читаемость показаний. Подходит для установки в электрощиты промышленных объектов, жилых домов, офисов и других помещений с постоянным контролем тока. Применяется там, где важна визуальная индикация нагрузки - например, на распределительных щитах, пультах управления, системах автоматизации.

Технические характеристики

  • Номинальный диапазон шкалы: 0–1000 А - соответствует измерению тока через трансформатор тока 1000/5 А
  • Наличие шкалы превышения тока: да - позволяет визуально определить, когда ток вышел за допустимые границы
  • Наличие шкалы сверхтока: да - указывает на аварийные перегрузки выше рабочего диапазона
  • Габаритные размеры: 96×96 мм - стандартизированный формат для совместимости с корпусами A961
  • Максимальное отклонение стрелки: 90° - обеспечивает четкий угол движения стрелки для удобного считывания
  • Тип изделия: шкала индикации сменная - не является самостоятельным прибором, требует установленного амперметра AMA-961

Совместимость и монтаж

Шкала сменная для A961 1000/5А-1,5 совместима исключительно с амперметрами серии AMA-961, в том числе моделями из линейки PROxima. Устанавливается внутрь уже смонтированного корпуса при демонтаже старой шкалы. Для замены необходимо:

  • Отключить питание щита
  • Снять крышку корпуса амперметра
  • Аккуратно удалить старую шкалу, не повредив механизм стрелки
  • Закрепить новую шкалу по меткам фиксации
  • Проверить свободное движение стрелки и её соответствие нулевой отметке

Не используйте шкалу вне корпуса AMA-961 - она не имеет собственного механизма и не работает самостоятельно.

Преимущества

  • Простая замена без необходимости менять весь прибор - снижает затраты на обслуживание
  • Чёткая цветовая и числовая разметка - ускоряет диагностику перегрузок
  • Стандартный размер 96×96 мм - гарантирует совместимость с большинством типовых щитов
  • Имеет две дополнительные шкалы (превышение и сверхток) - повышает безопасность при работе с высокими токами

Ограничения применения

  • Работает только с трансформаторами тока 1000/5 А - не подходит для прямого подключения к цепи
  • Не предназначена для открытых или влажных сред - должна использоваться внутри герметичных корпусов
  • Не совместима с другими моделями амперметров, кроме AMA-961
  • Не рассчитана на частую смену - многократная установка может повредить крепления или механизм стрелки

Примеры использования

  • Щитовое оборудование на заводе - контроль тока в линии питания насосов и компрессоров
  • Электрощит в многоэтажном доме - наблюдение за нагрузкой на вводе или групповой линии освещения
  • Пульт управления станком - визуальный контроль потребляемого тока во время запуска двигателя
  • Резервные системы - мониторинг тока в батарейных массивах через трансформаторы

Практические советы

  • Перед заменой проверьте, что трансформатор тока действительно рассчитан на 1000/5 А - иначе показания будут некорректны
  • При установке убедитесь, что стрелка не задевает поверхность шкалы - даже малое трение вызовет погрешность
  • Не используйте шкалу в условиях температур ниже –10C или выше +40C - возможна деформация материала
  • Храните запасные шкалы в сухом месте - влага может испортить печатную разметку
  • При наличии нескольких одинаковых щитов - сохраняйте одну шкалу как эталон для сравнения показаний

Характеристики

Производитель/Бренд

EKF

Артикул

sa9611000

Ширина

0.001

Высота

0.096

Длина

0.096

Вес

0.02

Тип изделия

Шкала индикации сменная

Способ монтажа

Установка в корпус

Габаритные размеры

96x96 мм

Наличие шкалы сверхтока

Да

Номинальный диапазон шкалы

0-1000 А

Наличие шкалы превышения тока

Да

Максимальное отклонение стрелки

90 град.

Сертификаты

1386_EKF

PDF

Отказное письмо

PDF

1201_EKF

PDF

802L_EKF

PDF

Otkaznoe_01878

PDF
