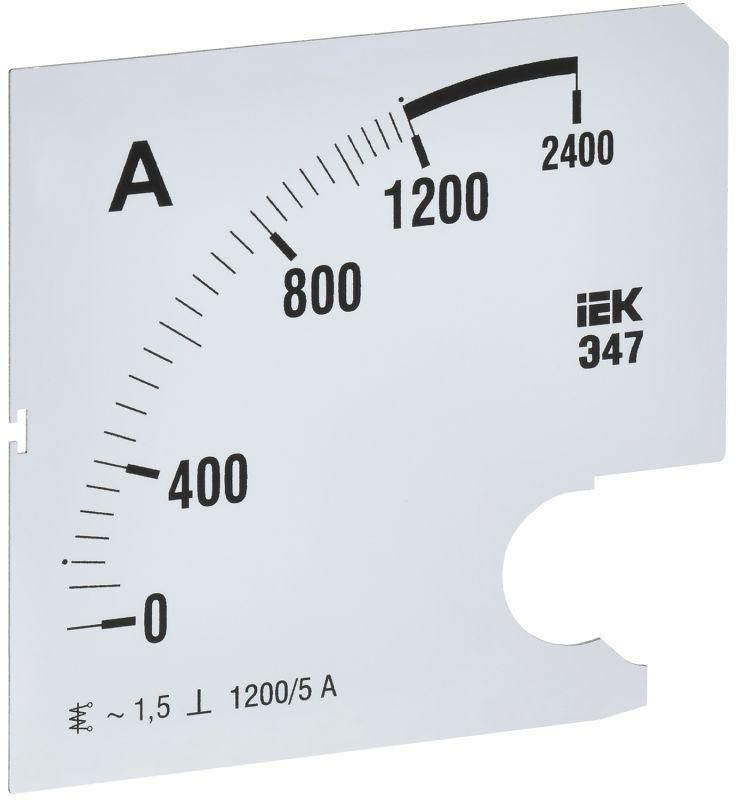

Шкала сменная для амперметра Э47 1200/5А класс точности 1,5 96х96мм - IPA20D-SC-1200 IEK

Шкала сменная для амперметра Э47 1200/5А класс точности 1,5 96х96мм - заменяемый элемент измерительной системы, предназначенный для установки на амперметр Э47 от IEK. Подходит для контроля тока до 1200 А в промышленных цепях. Артикул ipa20d-sc-1200 обеспечивает точную совместимость с оригинальным оборудованием.

Назначение и область применения

Шкала сменная для амперметра Э47 1200/5А класс точности 1,5 96х96мм используется для замены повреждённой, устаревшей или несоответствующей шкалы на уже установленном амперметре Э47. Применяется там, где требуется изменить предел измерений - например, при модернизации оборудования или замене трансформаторов тока. Устанавливается исключительно на амперметры Э47 с классом точности 1,5 и габаритами 96×96 мм.

Технические характеристики

• Номинальный диапазон: 0–1200 А - соответствует измерению тока через внешний трансформатор тока 1200/5 А;
• Габариты: 96 × 96 мм - стандартный формат для встраиваемых приборов серии Э47;
• Угол отклонения стрелки: 90° - оптимизирован для равномерного распределения делений по шкале;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-18 А при 1200 А);
• Способ монтажа: встраиваемый - фиксируется внутри корпуса амперметра Э47, не требует сверления или дополнительных креплений.

Совместимость и монтаж

Шкала сменная для амперметра Э47 1200/5А класс точности 1,5 96х96мм совместима только с амперметрами Э47 от IEK, имеющими артикул IPA20-5-0000-A. Она не подойдёт к другим сериям, даже если размеры совпадают - форма оси, расположение креплений и масштабирование отличаются. Для замены необходимо:

• Отключить питание и снять крышку прибора;
• Аккуратно демонтировать старую шкалу, не повредив механизм;
• Установить новую шкалу, совместив её с осью стрелки;
• Закрыть корпус и проверить ход стрелки на всех отметках.

Не используйте шкалу без основного механизма - она не является самостоятельным прибором.

Преимущества

• Прямая замена оригинальной детали - снижает время ремонта и простоев;
• Сохраняет заводскую точность прибора - не влияет на метрологические параметры Э47;
• Стандартный размер 96×96 мм - легко интегрируется в существующие щитовые решения;
• Чёткая градуировка - деления нанесены с учётом коэффициента трансформации 1200/5 А, что позволяет считывать значения напрямую без вычислений.

Ограничения применения

• Подходит только для работы с трансформаторами тока 1200/5 А - нельзя использовать с другими коэффициентами (например, 600/5 или 2000/5);
• Не предназначен для постоянного перегруза выше 1200 А - возможна деформация шкалы или выход из строя указателя;
• Не работает с импульсными или переменными токами высокой частоты - только для сетевых значений 50 Гц;
• Не применяется в условиях повышенной вибрации без дополнительной фиксации механизма - риск смещения стрелки.

Примеры использования

• Замена шкалы на щите управления насосной станцией после замены трансформатора тока с 600/5 А на 1200/5 А;
• Ремонт амперметра Э47 на конвейере в металлургическом цехе, где произошло механическое повреждение шкалы;
• Обновление прибора в распределительном пункте, когда потребовалось увеличить предел измерения тока нагрузки.

Практические советы

• Перед заменой убедитесь, что амперметр Э47 имеет именно артикул IPA20-5-0000-A - другие варианты могут иметь отличающуюся внутреннюю конструкцию;
• Проверьте соответствие трансформатора тока: если он 1200/5 А, то шкала ipa20d-sc-1200 будет показывать правильные значения; если другой - нужна другая шкала;
• При монтаже не прилагайте усилия к стрелке - она чувствительна и легко деформируется;
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение градуировки;
• Если стрелка не возвращается в ноль после замены - возможно, нарушен баланс механизма; лучше обратиться к специалисту.
