Шкала сменная для амперметра Э47 1500/5А класс точности 1,5 96х96мм - IPA20D-SC-1500 IEK

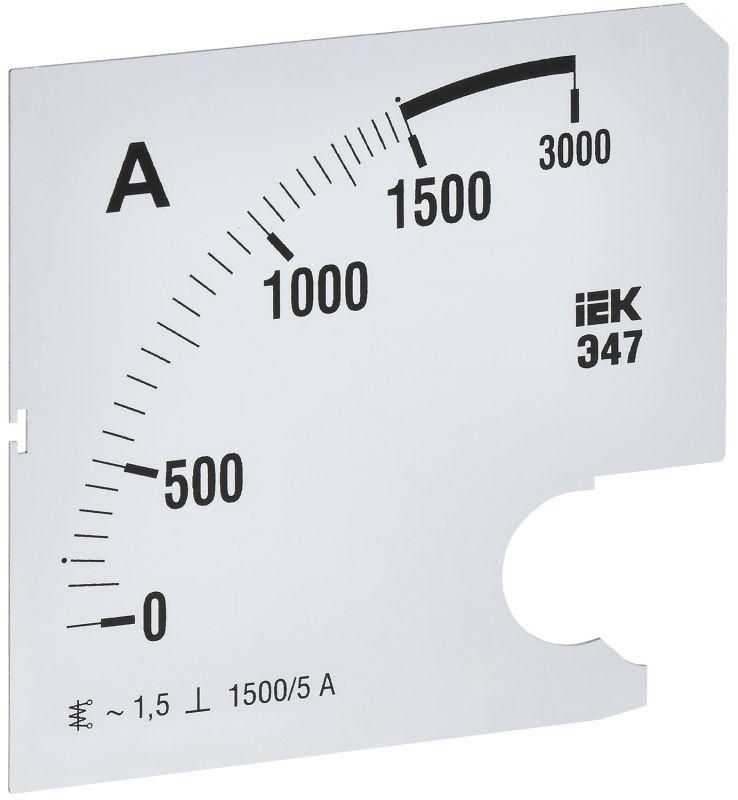

Шкала сменная для амперметра Э47 1500/5А класс точности 1,5 96х96мм отклонение стрелки 90° - это заменяемый элемент для измерительного прибора IEK артикул IPA20-5-0000-A, позволяющий изменить предел измерения тока без замены всего устройства. Подходит для установки в щитовые и технологические панели с габаритами 96×96 мм.

Назначение и область применения

Шкала сменная для амперметра Э47 1500/5А используется исключительно в паре с амперметром IEK артикул IPA20-5-0000-A. Она позволяет перенастроить прибор на измерение тока до 1500 А при использовании внешнего трансформатора тока 1500/5 А. Применяется в распределительных щитах, на подстанциях, в цепях силового оборудования - там, где требуется контроль больших токов без замены основного корпуса прибора.

Технические характеристики

• Номинальный диапазон шкалы: 1500 А - соответствует максимальному значению тока, которое можно измерить при использовании трансформатора тока 1500/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нуля до максимума, что обеспечивает достаточную точность считывания показаний;
• Габаритные размеры: 96 × 96 мм - совпадает с форм-фактором амперметра Э47, обеспечивает полноценную установку в стандартные ниши;
• Класс точности: 1,5 - допустимая погрешность измерений +-1,5% от верхнего предела шкалы;
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра, не требует дополнительной фиксации.

Совместимость и монтаж

Шкала сменная для амперметра Э47 1500/5А совместима только с амперметрами IEK артикул IPA20-5-0000-A. Установка выполняется после демонтажа старой шкалы. Для этого необходимо:

• Отключить питание цепи;
• Разобрать лицевую панель амперметра;
• Заменить шкалу, совместив её с осью стрелки;
• Убедиться, что стрелка свободно перемещается и указывает на ноль при отсутствии тока.

Не используйте шкалу с другими моделями амперметров - даже при одинаковых размерах 96×96 мм возможна несовместимость механизма и калибровки.

Преимущества

• Экономия затрат - не нужно менять весь амперметр, достаточно заменить лишь шкалу;
• Быстрый ремонт - замена занимает несколько минут без необходимости перепрошивки или калибровки;
• Стандартная комплектация - шкала полностью соответствует оригинальному исполнению IEK;
• Поддержка высоких токов - позволяет работать с токами до 1500 А через трансформаторы тока, сохраняя безопасность и точность.

Ограничения применения

• Не применяется самостоятельно - работает только с конкретным амперметром IEK артикул IPA20-5-0000-A;
• Требуется обязательное использование трансформатора тока 1500/5 А - напрямую на провода не подключается;
• Не предназначена для работы в условиях повышенной вибрации без дополнительной фиксации корпуса;
• Не рекомендуется использовать в средах с температурой выше +55 C - риск деформации шкалы и потери точности.

Примеры использования

• Щиты управления крупными насосами на водоканалах;
• Контроль тока в цепях питания промышленных печей;
• Панели автоматического ввода резерва (АВР) на объектах с мощностью более 1 МВт;
• Системы учета электроэнергии в промышленных зонах с применением трансформаторов тока.

Практические советы

• Перед заменой шкалы проверьте соответствие трансформатора тока - он должен быть именно 1500/5 А, иначе показания будут некорректны;
• При установке следите за положением стрелки - она должна точно попадать на нулевую отметку при отключенном токе; если нет - возможно, механизм изношен;
• Не трогайте шкалу руками в местах делений - жир и грязь могут исказить восприятие показаний;
• Храните запасные шкалы в сухом месте - влага вызывает помутнение цифр и коррозию металлической основы.
