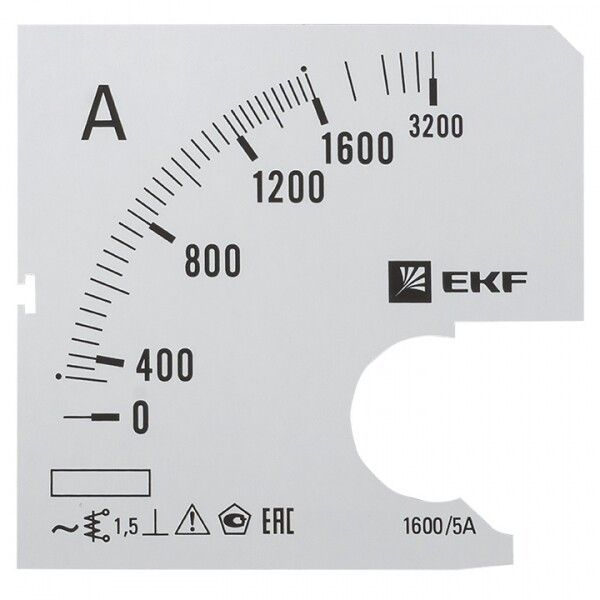

Шкала измерительная PROxima A721 1600 А, 72 мм EKF s-a721-1600

Шкала сменная для A721 1600/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-721 в электрощитах промышленных и бытовых объектов. Эта шкала обеспечивает точную визуализацию тока до 1600 А при номинальном вторичном токе 5 А, что делает её удобным решением для обслуживания и модернизации существующих измерительных систем.

Назначение и область применения

Шкала сменная для A721 1600/5А-1,5 используется исключительно в паре с аналоговым амперметром AMA-721 серии PROxima. Она позволяет изменить предел измерения тока без замены всего прибора - например, при замене трансформатора тока или перестройке нагрузки. Применяется в распределительных щитах, панелях управления, электроустановках промышленных предприятий, ЖКХ и общественных зданиях. Подходит для помещений с нормальными условиями эксплуатации - без повышенной влажности, вибраций и воздействия агрессивных сред.

Технические характеристики

• Максимальный ток: 1600 А - соответствует пределу измерения при использовании с трансформатором тока 1600/5 А;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения;
• Шкала превышения тока: да - имеет отметки выше 100%, позволяющие фиксировать кратковременные перегрузки;
• Шкала сверхтока: да - содержит дополнительные деления для контроля значений, превышающих номинал (например, при пуске двигателей);
• Максимальное отклонение стрелки: 90° - угол поворота стрелки при достижении максимального значения;
• Габаритные размеры: 72×72×0 мм - совместима с корпусом амперметра AMA-721, не выступает за рамки лицевой панели;
• Тип изделия: амперметр - работает только с аналоговыми приборами, несовместима с цифровыми устройствами.

Совместимость и монтаж

Шкала сменная для A721 1600/5А-1,5 устанавливается только на амперметры модели AMA-721 от EKF. Монтаж выполняется после демонтажа старой шкалы - требуется доступ к передней части прибора, установленного в щите. Для замены необходимо открыть крышку корпуса, аккуратно снять текущую шкалу и установить новую, совмещая ось стрелки с центральным валом механизма. Установка возможна только при отключенном питании. Габариты 72×72 мм соответствуют стандартному формату приборов, поэтому шкала легко заменяет другие шкалы того же размера, если они подходят по форме и креплению.

Преимущества

• Не требует замены всего амперметра - экономит время и средства при смене диапазона измерений;
• Имеет увеличенную шкалу (превышение и сверхток) - позволяет оперативно определять перегрузки без дополнительных приборов;
• Выполнена с учётом специфики серий PROxima - точно соответствует механике и геометрии оригинального прибора;
• Легко читаемая разметка - деления нанесены чётко, контрастно, без лишних пометок.

Ограничения применения

• Подходит только для амперметров AMA-721 - не совместима с другими моделями, даже от EKF;
• Работает только с трансформаторами тока 1600/5 А - при другом коэффициенте преобразования показания будут некорректны;
• Не предназначена для открытых площадок, сырых или взрывоопасных зон - требует защиты в герметичных щитах;
• Не поддерживает цифровые интерфейсы - нельзя использовать для автоматизации или удалённого мониторинга.

Примеры использования

• Замена шкалы на щите после замены трансформатора тока с 800/5 А на 1600/5 А;
• Настройка измерения тока в цепи двигателя мощностью более 100 кВт, где возникают длительные пусковые токи;
• Обновление старого оборудования в цехе без замены всей панели - достаточно заменить лишь шкалу;
• Калибровка прибора при переоборудовании системы учета энергии в многоквартирном доме.

Практические советы

• Перед заменой проверьте соответствие трансформатора тока - он должен быть именно 1600/5 А, иначе показания будут неверными;
• При установке следите, чтобы стрелка не задевала шкалу - она должна свободно перемещаться от нуля до максимума;
• Не используйте шкалу с амперметрами других классов точности - это нарушит метрологическую целостность системы;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу и смазать нанесённые деления;
• При наличии нескольких одинаковых приборов - маркируйте шкалы, чтобы избежать путаницы при обслуживании.
