Шкала сменная для A721 1500/5А-1,5 EKF PROxima | s-a721-1500
Шкала сменная для A721 1500/5А-1,5 EKF PROxima | s-a721-1500

Товарные предложения:

Шкала сменная для A721 1500/5А-1.5 PROxima EKF s-a721-150021.11.2025567 шт. 88,13 ₽

шт.
от 10 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Сопутствующие товары

Описание

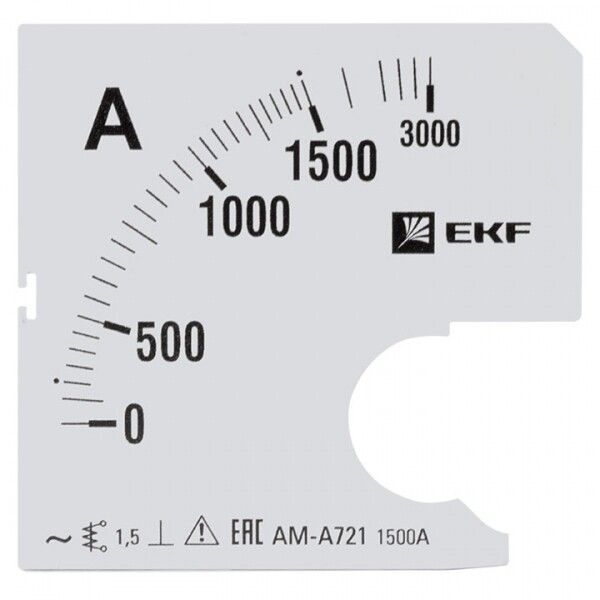

Шкала сменная для A721 1500/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-721, обеспечивая точную визуализацию значений тока до 1500 А. Эта шкала совместима с сериями PROxima и используется в промышленных и бытовых электрощитах.

Назначение и область применения

Шкала сменная для A721 1500/5А-1,5 служит для замены поврежденной или устаревшей шкалы на аналоговом амперметре AMA-721. Она позволяет точно отображать значения тока в пределе 1500 А при использовании внешнего трансформатора тока 1500/5 А. Применяется в распределительных щитах промышленных объектов, ЖЭКов, торговых центров и других помещений с постоянным контролем нагрузки.

Технические характеристики

  • Максимальное измеряемое значение: 1500 А (соответствует входному сигналу 5 А от трансформатора тока)
  • Номинальное конечное значение шкалы: 1500 А
  • Класс точности: 1,5 - допустимая погрешность +-1,5% от верхней границы измерения
  • Максимальный угол отклонения стрелки: 90° - стандартный ход указателя для компактных приборов
  • Размеры: 72×72 мм - соответствуют стандартному формату приборов серии A721
  • Тип шкалы: сменная, с отметками для токов выше номинала (шшкала превышения тока и шкала сверхтока активированы)
  • Поддерживает работу в сетях переменного тока (AC)

Совместимость и монтаж

Шкала сменная для A721 1500/5А-1,5 совместима исключительно с аналоговыми амперметрами модели AMA-721 и другими приборами семейства A721 от EKF. Устанавливается путём демонтажа старой шкалы и фиксации новой на оси механизма внутри корпуса. Монтаж требует доступа к лицевой части прибора - устройство необходимо вынимать из панели щита. Подходящий тип установки: встраивание в панель с отверстием 68–70 мм.

Преимущества

  • Замена шкалы без необходимости менять весь прибор - снижает затраты на обслуживание
  • Имеет повышенные метки (превышение тока и сверхток) - удобна для контроля перегрузок
  • Стандартный размер 72×72 мм - легко интегрируется в существующие щитовые решения
  • Произведена компанией EKF - гарантия совместимости с продукцией серии PROxima

Ограничения применения

  • Не для постоянного тока (DC) - работает только с переменным током AC
  • Требуется обязательное использование трансформатора тока 1500/5 А; напрямую к сети не подключается
  • Не рекомендовано применение во взрывоопасных средах или на открытых площадках - защищён только для внутренних помещений
  • Класс точности 1,5 недостаточен для высокоточных измерений - не подходит для лабораторий и эталонных систем

Примеры использования

  • Контроль тока на главном вводе в промышленном цехе через трансформатор тока 1500/5 А
  • Мониторинг нагрузки на распределительном щите многоквартирного дома
  • Обновление устаревших приборов в старых щитах без замены всей аппаратуры
  • Настройка сигнализации перегрузки на конвейерах и насосных станциях

Практические советы

  • Перед заменой шкалы обязательно отключите питание и проверьте отсутствие напряжения на приборе
  • Проверьте соответствие трансформатора тока: он должен иметь коэффициент 1500/5 А, иначе показания будут некорректны
  • При установке следите, чтобы стрелка свободно двигалась - не допускайте её задевания за новые деления
  • Если шкала имеет светлый фон, используйте антибликовые покрытия или затемненные окна щита для лучшей видимости
  • Артикул s-a721-1500 - единственный подходящий вариант для моделей A721 с классом точности 1,5; другие шкалы не подойдут даже при одинаковом размере

Характеристики

Производитель/Бренд

EKF

Артикул

sa7211500

Ширина

0.072

Высота

0.072

Длина

0.001

Вес

0.02

Тип изделия

Амперметр

Класс точности

1.5

Способ монтажа

Установка в корпус

Шкала сверхтока

Да

Габаритные размеры

72x72 мм

Шкала превышения тока

Да

Максимальное отклонение стрелки

90 град.

Максимальное измеряемое значение

1500 А

Номинальное конечное значение шкалы

1500 А
