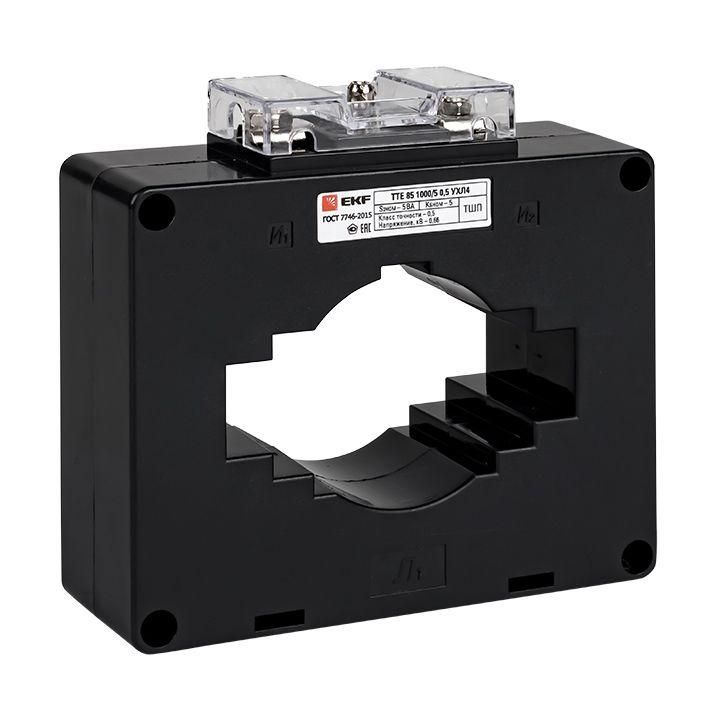

Трансформатор тока ТТЕ 85 1500/5А кл. точн. 0.5 10В.А EKF tte-85-1500/tc-85-1500

Трансформатор тока ТТЭ-85-1500/5А класс точности 0.5 10В.А от EKF предназначен для точного измерения больших токов в цепях переменного тока и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Модель входит в серию PROxima и имеет артикулы tc-85-1500 и tte-85-1500.

Назначение и область применения

Трансформатор тока ТТЭ-85-1500/5А класс точности 0.5 10В.А используется для преобразования высокого первичного тока (до 1500 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Применяется в системах учёта электроэнергии, автоматизации и защите оборудования в распределительных устройствах с напряжением до 660 В и частотой 50 Гц. Подходит для установки в щитах, КРУ, вводных шкафах и на токопроводах промышленных объектов.

Технические характеристики

• Номинальный первичный ток: 1500 А
• Номинальный ток вторичной обмотки: 5 А
• Класс точности: 0.5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне нагрузки
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Напряжение изоляции: 660 В
• Частота: 50 Гц
• Коэффициент безопасности FS 10 - выдерживает перегрузку до 10-кратного значения номинального тока без повреждений
• Габариты: 52×55×55 мм
• Способ монтажа: на монтажную плату через окно (без разрыва проводника)
• Степень защиты: IP00 - не защищён от внешних воздействий, требует установки внутри корпуса
• Климатическое исполнение: УХЛ4 - работает при температурах от -45 C до +55 C, подходит для холодных и жарких помещений
• Присоединение вторичной обмотки: винтовые зажимы
• Подключение: одножильный или многожильный провод до 2,5 мм2

Совместимость и монтаж

ТТЭ-85-1500/5А класс точности 0.5 10В.А монтируется на монтажную плату путём прохождения первичного проводника через центральное окно. Не требует разъединения цепи - удобен для модернизации существующих линий. Вторичная обмотка подключается через винтовые клеммы, совместимы с проводами сечением до 2,5 мм2. Для работы необходима нагрузка не менее 2,5 В·А и не более 10 В·А - иначе точность снижается. Обязательно замыкание вторичной цепи при работе; разрыв запрещён!

Безопасность и стандарты

Изделие соответствует ГОСТ 7746-2001 - основному нормативу для трансформаторов тока в России. Сертифицировано, что гарантирует соответствие требованиям по электробезопасности и надёжности. Наличие коэффициента безопасности FS 10 позволяет работать при кратковременных перегрузках без выхода из строя. Установка допускается только в закрытых, защищённых от доступа посторонних местах из-за отсутствия степени защиты (IP00).

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта электроэнергии
• Фиксированный коэффициент трансформации 1500/5 - упрощает настройку приборов
• Компактные габариты - легко встраивается в плотные распределительные щиты
• Широкий диапазон температур - работает в суровых условиях, включая неотапливаемые помещения
• Винтовое соединение - надёжный контакт, не требует специальных инструментов

Ограничения применения

• Не предназначен для установки на открытом воздухе или в сырых средах - степень защиты IP00 исключает любую защиту от пыли и влаги
• Запрещено использовать при холостом ходе вторичной обмотки - возможен пробой изоляции и выход из строя
• Нагрузка должна находиться в пределах 2,5–10 В·А; меньшая нагрузка снижает точность, большая - вызывает перегрев
• Не подходит для постоянных токов - работает только с переменным током 50 Гц
• Только однофазное применение - трёхфазные системы требуют три экземпляра

Примеры использования

• Учёт потребления на вводе в промышленный цех с током до 1500 А
• Подключение к цифровому счётчику в распределительном щите КРУ
• Защита двигателя через реле перегрузки в системе конвейера
• Измерение тока в системе UPS или ИБП с питанием 660 В

Практические советы

• Перед монтажом проверьте, чтобы первичный проводник проходил точно по центру окна - смещение увеличивает погрешность
• Обязательно используйте медный провод сечением 1,5–2,5 мм2 для вторичной цепи - меньше сечение = больше потери
• Никогда не оставляйте вторичную обмотку разомкнутой - даже на секунду! Перед отключением замкните её перемычкой
• Выбирайте нагрузку (например, счётчик или реле) так, чтобы суммарная мощность была близка к 7–9 В·А - оптимально для точности
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они одного типа и класса точности
• Для условий с повышенной вибрацией дополнительно закрепите корпус на плате клеем или хомутами
