Шкала сменная для A721 1200/5А-1,5 PROxima | s-a721-1200 EKF

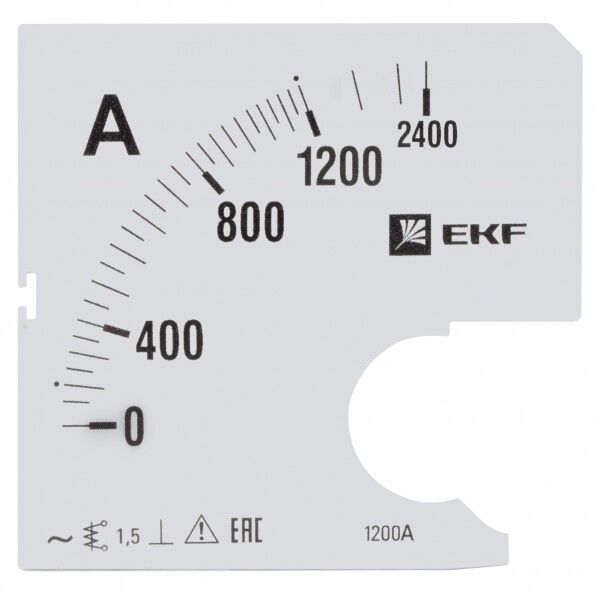

Шкала сменная для A721 1200/5А-1.5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-721, обеспечивая точную визуализацию значений тока до 1200 А. Этот элемент используется в промышленных и бытовых электрощитах, где требуется надёжный контроль нагрузки.

Назначение и область применения

Шкала сменная для A721 1200/5А-1.5 - это компонент для модификации показаний аналогового амперметра AMA-721. Она позволяет изменить предел измерения без замены всего прибора. Подходит для установки в электрощитах промышленных объектов, ЖЭКов, торговых центров и других помещений с постоянным контролем тока. Применяется там, где используются трансформаторы тока с коэффициентом 1200/5 А.

Технические характеристики

• Максимальное измеряемое значение: 1200 А - соответствует пределу шкалы при использовании с трансформатором тока 1200/5 А;
• Номинальное конечное значение шкалы: 1200 А - указывает максимальную отметку на шкале;
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела измерения;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нуля до максимума, что обеспечивает равномерную градуировку;
• Габаритные размеры: 72×72 мм - совместима с корпусами стандартного формата A721;
• Тип изделия: амперметр - предназначена исключительно для измерения переменного тока;
• Шкала превышения тока: да - содержит отметки выше 1200 А для визуального определения перегрузки;
• Шкала сверхтока: да - имеет дополнительную шкалу для отображения значений, превышающих номинал, например, при аварийных режимах.

Совместимость и монтаж

Шкала сменная для A721 1200/5А-1.5 совместима только с аналоговыми амперметрами серии AMA-721 от EKF PROxima. Устанавливается внутрь корпуса прибора после демонтажа старой шкалы. Монтаж требует доступа к лицевой части прибора - необходимо открыть крышку или снять переднюю панель. Шкала фиксируется на оси стрелки и не требует дополнительных креплений. Перед установкой проверьте соответствие типа прибора - не подходит для цифровых или других серий.

Безопасность и стандарты

Изделие соответствует требованиям к аналоговым измерительным приборам для использования в закрытых помещениях. Не имеет собственной защиты от внешних воздействий - безопасность обеспечивается корпусом амперметра. Не рекомендуется применять во взрывоопасных средах или местах с высокой влажностью без дополнительной герметизации корпуса.

Преимущества

• Замена шкалы вместо всей единицы - снижает затраты на обслуживание;
• Поддержка двух типов шкал (превышение и сверхток) - удобна для диагностики перегрузок;
• Стандартный размер 72×72 мм - легко заменяется в существующих щитах без доработки;
• Высокая видимость градуировки - чёткая маркировка даже при слабом освещении.

Ограничения применения

• Не работает без трансформатора тока - нельзя использовать напрямую в цепях более 5 А;
• Только для переменного тока - не подходит для постоянного тока;
• Требует ручной установки - нужна базовая подготовка и осторожность при работе с механизмом;
• Не предназначена для открытых площадок или агрессивных сред - должна находиться внутри защищённого корпуса.

Примеры использования

• Контроль тока на входе распределительного щита предприятия с мощностью до 800 кВт;
• Отслеживание нагрузки на главном автомате в торговом центре;
• Мониторинг тока в системах кондиционирования или насосных станциях;
• Обслуживание щитов с трансформаторами тока 1200/5 А - частый случай на промышленных объектах.

Практические советы

• Перед заменой шкалы отключите питание и убедитесь, что цепь обесточена - риск поражения током сохраняется даже при выключенном автомате, если есть конденсаторы или индуктивные нагрузки;
• Проверьте, чтобы стрелка прибора двигалась свободно - при неправильной установке возможны заедания;
• Учитывайте посадочный диаметр оси - он стандартизирован для всех A721, но отличается у других производителей;
• Если шкала используется для контроля перегрузок, регулярно проверяйте её целостность - трещины или потёртости могут исказить показания;
• Рекомендуется хранить запасные шкалы - особенно если оборудование работает в условиях повышенной вибрации или температурных колебаний.
