Трансформатор тока ТТЭ-85-1200/5А класс точности 0,5 EKF PROxima | tc-85-1200 tte-85-1200

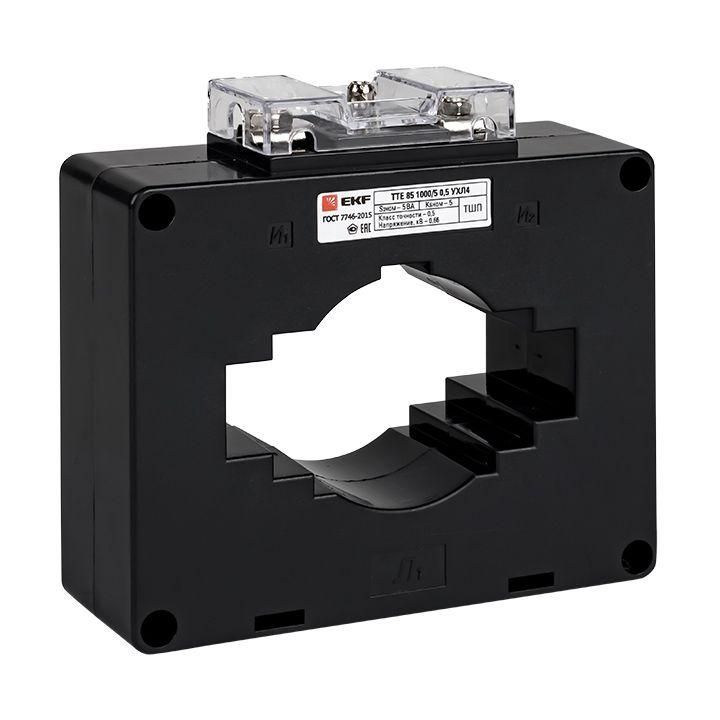

Трансформатор тока ТТЭ-85-1200/5А класс точности 0,5 10В.А от EKF предназначен для преобразования больших токов в безопасные значения для измерительных приборов и систем защиты. Модель ТТЭ-85-1200/5А используется в сетях до 660 В, 50 Гц, и подходит для установки на монтажную плату в распределительных устройствах.

Назначение и область применения

Трансформатор тока ТТЭ-85-1200/5А класс точности 0,5 10В.А служит для передачи сигнала тока от силовой цепи к измерительным приборам, реле защиты и автоматике. Он позволяет точно замерять токи до 1200 А, не подвергая оборудование высокому напряжению. Применяется в вводно-распределительных устройствах (ВРУ), щитах автоматики, системах учёта электроэнергии и контроля нагрузки на промышленных объектах.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный ток, который можно измерить через окно трансформатора;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям коммерческого учёта;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Напряжение изоляции: 660 В - допустимое напряжение сети, в которой можно использовать трансформатор;
• Частота: 50 Гц - оптимизирован для стандартной промышленной сети;
• Габариты: 52×55×55 мм - компактный размер для плотной компоновки на монтажной плате;
• Коэффициент безопасности FS 10: способен выдерживать кратковременные перегрузки до 10× номинального тока без повреждений;
• Климатическое исполнение: УХЛ4 - работает при температурах от -45C до +55C, подходит для неотапливаемых помещений и улиц;
• Степень защиты IP00: отсутствие внешней защиты - требует установки внутри корпуса или защищённого щита;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2;
• Нормативный документ: ГОСТ 7746-2001 - соответствие государственным стандартам на трансформаторы тока.

Совместимость и монтаж

ТТЭ-85-1200/5А класс точности 0,5 10В.А имеет монтажное исполнение «с окном» - провод первичной цепи проходит сквозь центральное отверстие, не требуя разрывов. Устанавливается на монтажную плату с помощью крепёжных отверстий. Подключение вторичной обмотки осуществляется через винтовые зажимы. Для работы требуется замкнутая цепь вторичной обмотки - нельзя оставлять её разомкнутой при наличии тока в первичной цепи!

Подходит для использования с приборами, рассчитанными на входной ток 5 А: счетчики, амперметры, реле защиты, контроллеры. Совместим с изделиями серии PROxima от EKF.

Безопасность и стандарты

Трансформатор тока ТТЭ-85-1200/5А сертифицирован и соответствует ГОСТ 7746-2001. Коэффициент безопасности FS 10 гарантирует сохранение целостности при кратковременных перегрузках. Несмотря на отсутствие степени защиты (IP00), он безопасен при правильной установке в закрытом щите. Категорически запрещено работать с разомкнутой вторичной обмоткой - это вызывает опасное повышение напряжения и риск поражения током.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта электроэнергии;
• Компактные габариты позволяют устанавливать несколько моделей в ограниченном пространстве;
• Устойчивость к широкому диапазону температур - подходит для холодных и жарких условий;
• Фиксированный коэффициент трансформации 1200/5 = 240 - предсказуемый и стабильный сигнал;
• Винтовое соединение исключает контактные проблемы при вибрациях и длительной эксплуатации.

Ограничения применения

• Не предназначен для установки на открытом воздухе - требует герметичного корпуса из-за IP00;
• Запрещена работа с разомкнутой вторичной обмоткой - возможен пробой изоляции и авария;
• Максимальная нагрузка 10 В·А - не подходит для подключения нескольких приборов одновременно без расчёта суммарной мощности;
• Только однофазное применение - не используется в трёхфазных системах без трёх отдельных экземпляров;
• Не рекомендован для импульсных или несинусоидальных токов - точность снижается при гармонических искажениях.

Примеры использования

• Учёт потребления на вводе в промышленный цех с током до 1200 А;
• Подключение к реле перегрузки в щите управления насосной станцией;
• Измерение тока в системе автоматического включения резерва (АВР);
• Контроль нагрузки на конвейерах, компрессорах, печных установках.

Практические советы

• Перед монтажом убедитесь, что первичный провод проходит строго по центру окна - смещение увеличивает погрешность;
• Выбирайте сечение вторичных проводов не менее 1,5 мм2 и не длиннее 5–10 метров - чтобы не превысить допустимую нагрузку 10 В·А;
• Обязательно замыкайте вторичную обмотку перед включением питания - используйте тестовые клеммы или перемычки;
• Проверьте совпадение маркировки на корпусе: ТТЭ-85-1200/5А - это именно модель с классом точности 0,5 и мощностью 10 В·А;
• При использовании в составе системы учёта - согласуйте параметры с энергонадзором: класс 0,5 допущен для коммерческого учёта.
