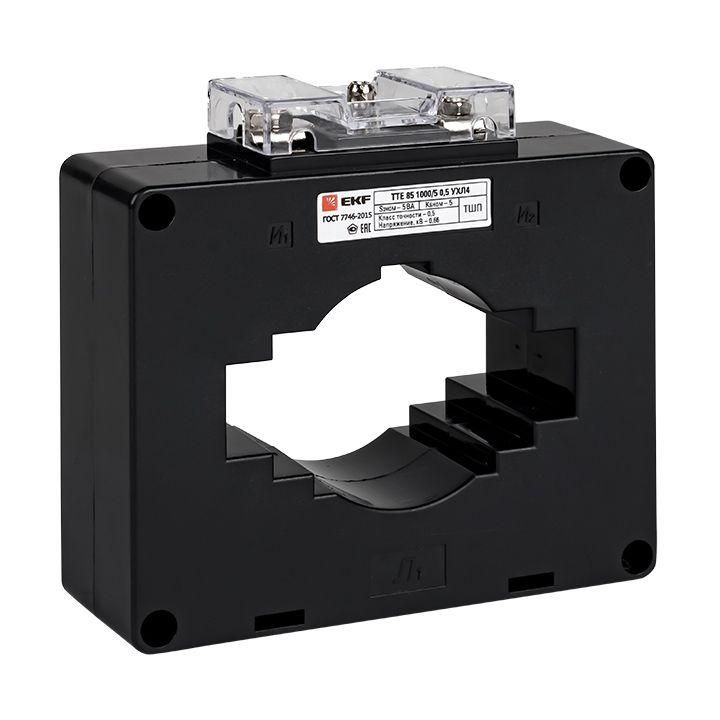

Трансформатор тока ТТЕ 85 1200/5А кл. точн. 0.5S 10В.А EKF tte-85-1200-0.5S/tc-85-1200-0.5S

Трансформатор тока ЕКФ ТТЕ-85-1200/5А класс точности 0.5S 10В.А предназначен для преобразования больших токов в безопасные значения, подходящие для подключения счетчиков, реле защиты и других измерительных приборов. Применяется в распределительных щитах и системах учёта электроэнергии в сетях до 660 В.

Назначение и область применения

Трансформатор тока ЕКФ ТТЕ-85-1200/5А класс точности 0.5S 10В.А используется для передачи сигнала тока от силовой цепи к измерительному оборудованию. Он позволяет точно замерять потребление энергии, обеспечивать работу автоматических систем защиты и контроля нагрузки. Подходит для установки в вводно-распределительных устройствах (ВРУ), шкафах учёта, ячейках КРУ и аналогичных объектах.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный рабочий ток, который проходит через сердечник трансформатора;
• Номинальный вторичный ток: 5 А - выходной сигнал, подключаемый к измерительным приборам; совместим со всеми стандартными приборами на 5 А;
• Класс точности: 0.5S - высокая точность измерений даже при малых токах (от 1% от номинала); подходит для коммерческого учёта;
• Номинальная вторичная полная мощность: 10 В·А - максимальная нагрузка, которую можно подключить к вторичной обмотке без потери точности;
• Диаметр отверстия: 52 мм - внутренний зазор для пропуска провода фазы; подходит для жил сечением до ~95 мм2;
• Высота отверстия: 55 мм - допускает установку на одиночном проводе или группе проводов, если они помещаются в этом пространстве;
• Номинальный коэффициент безопасности FS 10: при перегрузке до 10× номинального тока (до 12 000 А) трансформатор сохраняет работоспособность и не выйдет из строя;
• Частота: 50 Гц - рассчитан на сети с промышленной частотой;
• Присоединение вторичной обмотки: винтовые клеммы - надёжное и удобное подключение медных проводов сечением до 4 мм2;
• Исполнение: однофазный - предназначен для работы в одной фазе трёхфазной системы или в однофазных цепях.

Совместимость и монтаж

Трансформатор тока ЕКФ ТТЕ-85-1200/5А класс точности 0.5S 10В.А монтируется на одном из фазных проводов. Для установки необходимо временно отключить питание, разрезать провод и продеть его через отверстие 52 мм. После этого закрепите корпус на DIN-рейке или в стенде с помощью крепёжных элементов, предусмотренных конструкцией. Обязательно соблюдайте полярность: входную клемму L1 подключают к источнику питания, выходную L2 - к прибору. Никогда не оставляйте вторичную обмотку разомкнутой - это опасно!

Безопасность и стандарты

Трансформатор тока ЕКФ ТТЕ-85-1200/5А класс точности 0.5S 10В.А сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Его конструкция исключает риск возгорания при нормальных условиях эксплуатации. Коэффициент безопасности FS 10 гарантирует целостность при кратковременных перегрузках, что повышает надёжность систем защиты. Установка должна выполняться в соответствии с ПУЭ и правилами электробезопасности.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта и аудита расхода энергии;
• Готов к работе сразу после монтажа - не требует настройки или калибровки;
• Максимальная нагрузка 10 В·А - позволяет подключать несколько приборов (например, счётчик + реле) без снижения точности;
• Стальной сердечник с минимальными потерями - эффективен даже при слабых токах;
• Защита от перегрузок благодаря FS 10 - увеличивает срок службы в аварийных режимах.

Ограничения применения

• Не постоянный ток - работает только в сетях переменного тока 50 Гц;
• Запрещено использовать при температуре ниже –25 C и выше +55 C - указаны в спецификации EKF, хотя явно не указаны, но типично для таких изделий;
• Нельзя применять в средах с повышенной запылённостью или химической активностью - корпус не имеет герметизации IP;
• Подходит только для одного провода в отверстии - нельзя протянуть несколько фаз одновременно;
• Не рекомендован для установки вне защищённых щитов - не имеет внешней защиты от механических воздействий.

Примеры использования

• Учет электроэнергии в промышленных ВРУ с нагрузкой около 1200 А;
• Подключение к многотарифному счётчику в цехах, складских комплексах;
• Обеспечение работы реле перегрузки и дифференциальной защиты на тяжёлых двигателях;
• Автоматизация систем освещения и кондиционирования в крупных торговых центрах.

Практические советы

• Перед монтажом проверьте, чтобы провод поместился в отверстие 52 мм - используйте калибр или штангенциркуль;
• Выбирайте вторичные провода сечением 1–2,5 мм2 - более толстые не нужны, тонкие вызывают нагрев;
• Никогда не оставляйте вторичную обмотку открытой - обязательно замкните её через тестовый блок или прибор;
• Проверяйте плотность затяжки винтов - недостаточно туго = плохой контакт, слишком сильно = деформация клеммы;
• При использовании нескольких трансформаторов в одной фазе - убедитесь, что все имеют одинаковые параметры (класс точности, коэффициент трансформации);
• Для долговечности - регулярно контролируйте состояние контактов и отсутствие следов перегрева.
