Трансформатор тока ТШП-0,66 0,5 1200/5 10ВА, диаметр 100мм | 50154DEK Dekraft APC

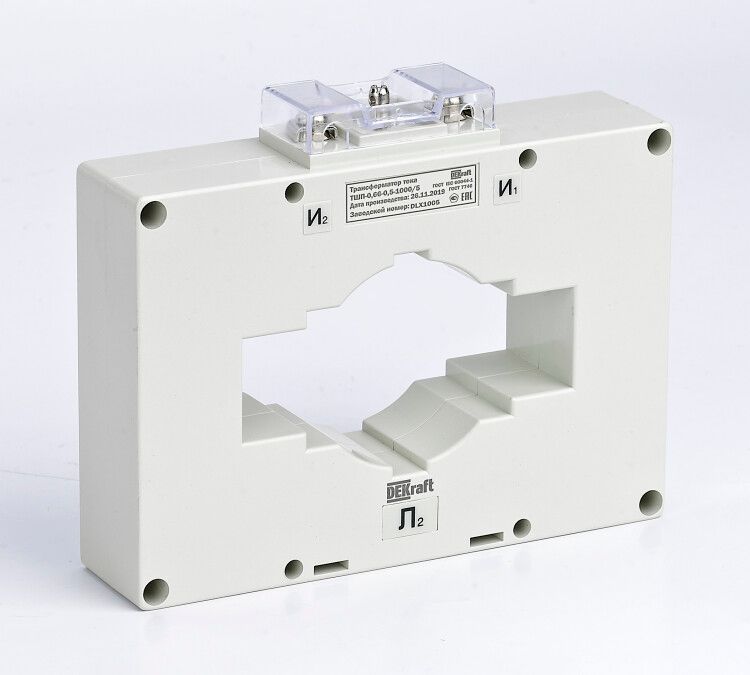

Трансформатор тока ТШП-0.66 0.5 1200/5 10ВА, диаметр 100мм от DEKraft предназначен для безопасного измерения больших токов в сетях до 660 В и передачи сигнала на счетчики, реле защиты и другие приборы. Модель выполнена в виде шинного трансформатора с круглым окном диаметром 100 мм и соответствует требованиям надежности и точности для промышленных объектов.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 1200/5 10ВА, диаметр 100мм используется для преобразования высоких значений тока (до 1200 А) в стандартный низкий уровень (5 А), который можно безопасно подключить к измерительным приборам. Применяется в распределительных щитах, на вводах питания, в системах автоматизации и учета электроэнергии. Подходит для установки на медные или алюминиевые шины в цепях переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный первичный ток: 1200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% при рабочих нагрузках
• Номинальное напряжение первичной обмотки: 660 В
• Номинальная вторичная полная мощность: 10 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Диаметр отверстия: 100 мм - позволяет устанавливать на шины сечением до 100×30 мм или 60×40 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предохраняет устройство от повреждений при кратковременных перегрузках
• Монтажное исполнение: с окном - монтируется путем прохождения шины через сердечник
• Вторичное подключение: винтовое - надежное и удобное для подключения проводов сечением до 2.5 мм2

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 1200/5 10ВА, диаметр 100мм совместим с любыми приборами, рассчитанными на входной ток 5 А: энергоучетные системы, реле защиты, аналитические модули. Для монтажа необходимо:

• Отключить питание участка сети
• Пропустить силовую шину через центральное отверстие диаметром 100 мм
• Закрепить трансформатор механически (например, хомутиком или на DIN-рейке)
• Подключить вторичную обмотку к нагрузке - обязательно соблюдайте полярность (маркировка “S1” и “S2”)
• Не допускать размыкания вторичной цепи во время работы - это вызывает опасное перенапряжение!

Безопасность и стандарты

• Имеет сертификацию - соответствует требованиям ГОСТ Р 8.699–2015 и международным нормам IEC 61869
• Защита от прикосновения - корпус выполнен из огнестойкого материала, исключающего случайный контакт с токоведущими частями
• Устройство защищено от несанкционированного доступа - крышка фиксируется болтами, что снижает риск вмешательства

Преимущества

• Высокий класс точности 0.5 - идеально подходит для коммерческого учета электроэнергии
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Малые внутренние потери - экономит энергию и снижает нагрев
• Простая замена без демонтажа шины - благодаря конструкции с окном
• Работает в широком диапазоне нагрузок - от 5% до 120% от номинального тока

Ограничения применения

• Не предназначен для постоянной работы при токах выше 1200 А - возможны перегрев и потеря точности
• Не использовать в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичная цепь должна всегда быть замкнута - разрыв при работе вызывает пробой изоляции и выход из строя
• Не рекомендовано применение вне диапазона температур –25C…+40C без специальной защиты
• Максимальная нагрузка - 10 ВА; превышение приведёт к увеличению погрешности

Примеры использования

• Установка на главном вводе промышленного предприятия для подключения счетчиков активной и реактивной энергии
• Интеграция в систему управления технологическим процессом на конвейере с двигателем 600–1200 А
• Подключение к реле перегрузки на распределительном щите 0.4/0.66 кВ
• Мониторинг потребления на линии питания насосной станции или компрессора

Практические советы

• Перед установкой проверьте диаметр шины - она должна свободно проходить через отверстие 100 мм, но не иметь люфта больше 5 мм
• Выбирайте нагрузку на вторичной стороне не ближе чем 70–80% от 10 ВА - так достигается оптимальная точность
• Используйте экранированный кабель для вторичных цепей, особенно при длинных трассах (>10 м)
• Обязательно заземлите корпус трансформатора тока ТШП-0.66 0.5 1200/5 10ВА, даже если он имеет защиту от прикосновения
• При замене старого трансформатора - сверьте класс точности, номиналы и тип подключения - модель от DEKraft совместима с аналогами других производителей, но не всегда взаимозаменяема без проверки
