Трансформатор тока Т-0.66 М 1200/5 с шиной кл 0.5S 5ВА - ОС0000009947 ФКУ ИК-1 (Кострома)

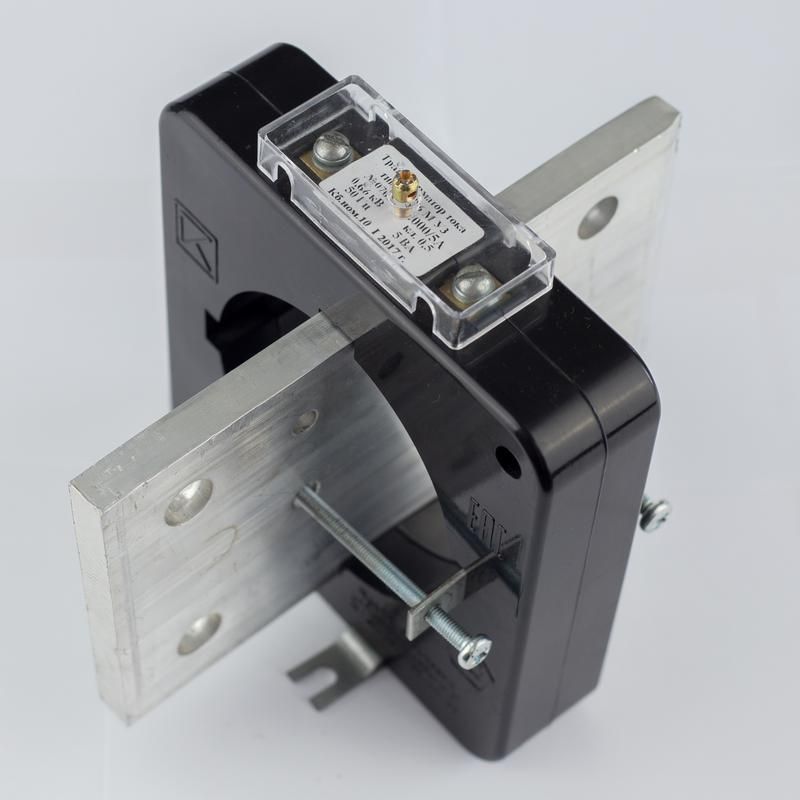

Трансформатор тока Т-0.66 М 1200/5 5ВА, класс точности 0.5S - шинный измерительный трансформатор, предназначенный для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Применяется в энергообъектах с напряжением до 660 В, особенно там, где требуется высокая точность измерений - например, в системах учёта и автоматизации. Бренд ФКУ ИК-1 (Кострома) выпускает этот трансформатор тока в серийном исполнении с подтверждённой сертификацией.

Назначение и область применения

Трансформатор тока Т-0.66 М 1200/5 5ВА, класс точности 0.5S предназначен для преобразования больших значений тока (до 1200 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к сети обычные измерительные приборы - амперметры, счетчики, реле защиты - без риска перегрузки. Устройство используется в распределительных щитах, на вводах питания, в цепях контроля нагрузки и в системах релейной защиты. Подходит для объектов с напряжением до 660 В: промышленные установки, насосные станции, комплектные трансформаторные подстанции, конвейеры.

Технические характеристики

• Тип: шинный трансформатор тока - устанавливается прямо на силовой шине без разрыва цепи.
• Первичный ток: 1200 А - максимальный рабочий ток, который можно измерять через устройство.
• Вторичный ток: 5 А - выходной ток, стандартизованный для подключения приборов.
• Номинальное напряжение: 660 В - максимальное напряжение, которое может быть на первичной шине.
• Номинальная мощность: 5 В·А - суммарная нагрузка, которую может обеспечить вторичная обмотка без потери точности.
• Класс точности: 0.5S - высокая точность измерений даже при малых токах (от 1% от номинала), что важно для учёта энергии и чувствительной защиты.
• Количество обмоток: одна вторичная - поддерживает один канал измерения или защиты.
• Присоединение: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2.
• Монтаж: с окном - проходной тип, монтируется на шину путём её вставления внутрь корпуса.

Совместимость и монтаж

Трансформатор тока Т-0.66 М 1200/5 5ВА, класс точности 0.5S совместим с любыми приборами, рассчитанными на входной ток 5 А: электронные счётчики, аналоговые амперметры, реле перегрузки, системы АСКУЭ. Для монтажа необходимо отключить питание и освободить доступ к шине. Шина должна иметь подходящую форму и размер, чтобы свободно войти в окно трансформатора. После установки вторичную обмотку обязательно замыкают на нагрузку - разрыв цепи во время работы опасен! Соединение выполняется медным проводом сечением 1–2,5 мм2, затягивается винтами с усилием, указанным в паспорте.

Безопасность и стандарты

Трансформатор тока Т-0.66 М 1200/5 5ВА, класс точности 0.5S имеет подтверждённую сертификацию, соответствует требованиям ГОСТ Р 8.620-2014 и другим нормам для измерительных трансформаторов. Класс точности 0.5S гарантирует допустимую погрешность не более +-0,5% в широком диапазоне токов - от 1% до 120% номинала. Обеспечивает гальваническую развязку между высоковольтной шиной и низковольтной цепью управления, защищает оборудование и персонал от импульсов и КЗ.

Преимущества

• Высокая точность (класс 0.5S) - идеален для коммерческого учёта электроэнергии.
• Шинное исполнение - не требует демонтажа шины, легко устанавливается и обслуживается.
• Стандартный выход 5 А - совместим с большинством промышленных приборов.
• Надёжное винтовое присоединение - минимизирует риск нагрева и плохого контакта.
• Подтверждённая сертификация - соответствие государственным стандартам, приемлемо для госзакупок и аудита.

Ограничения применения

• Не предназначен для работы при постоянных токах выше 1200 А - возможна перегрузка и повреждение.
• Работает только с переменным током - не применяется в цепях постоянного тока.
• Вторичная цепь НИКОГДА не должна быть разомкнута при наличии тока в первичной обмотке - возникает опасное высокое напряжение!
• Нагрузка на вторичную обмотку не должна превышать 5 В·А - иначе точность падает, возможны ошибки в показаниях.
• Не рекомендован для установки в условиях повышенной вибрации без дополнительной фиксации - может ослабнуть контакт.

Примеры использования

• На вводе в промышленный цех с током 1000–1200 А - подключение к цифровому счётчику учёта.
• В распределительном щите ТП - связь с реле защиты от перегрузки и КЗ.
• В системе АСКУЭ на предприятии - передача данных в центральный сервер для анализа потребления.
• На линии питания конвейера или насосной станции - контроль нагрузки и аварийное отключение.

Практические советы

• Выбирая трансформатор тока Т-0.66 М 1200/5 5ВА, класс точности 0.5S, убедитесь, что внешний диаметр вашей шины меньше внутреннего окна - обычно 60–70 мм.
• При использовании нескольких трансформаторов на одной шине соблюдайте минимальный интервал между ними - не менее 10 см, чтобы исключить взаимное влияние.
• Всегда используйте экранированный кабель для вторичной цепи, особенно при длинных трассах - это снижает помехи.
• Проверьте целостность вторичной цепи мультиметром перед включением - размыкание цепи при работе может вывести прибор из строя.
• Для длительной эксплуатации периодически проверяйте затяжку винтов - температурные колебания могут вызвать ослабление.
