Трансформатор тока Т-0.66 800/5А кл. точн. 0.5S 5В.А Кострома ОС0000002206 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 800/5 А класс точности 0.5S 5 ВА от бренда Костромское ФКУ ИК-1 предназначен для безопасного измерения больших токов в сетях до 660 В. Он снижает ток с 800 А до 5 А, позволяя использовать стандартные измерительные приборы и системы защиты без риска перегрузки.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 800/5 А класс точности 0.5S 5 ВА используется для передачи сигнала тока от силовой цепи к измерительным приборам (амперметрам, счетчикам энергии) и устройствам релейной защиты. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с высокими нагрузками - например, на станциях, насосных узлах, конвейерах и других системах с токами порядка 800 А.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный рабочий ток, который можно измерять через трансформатор;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных приборов;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор;
• Класс точности: 0.5S - гарантирует погрешность не более +-0.5% в широком диапазоне токов, включая малые нагрузки (до 1% от номинала);
• Коэффициент безопасности FS 10 - при аварийном токе (например, КЗ) трансформатор выдерживает нагрузку до 10× номинального тока без повреждений и сохраняет работоспособность;
• Однофазное исполнение - предназначен для работы в одной фазе трёхфазной системы; для трехфазных цепей требуется три таких трансформатора;
• Один выход - одна вторичная обмотка, что исключает возможность параллельного подключения нескольких приборов без согласования нагрузки;
• Винтовое присоединение вторичной обмотки - надёжный контакт, требует периодической проверки затяжки.

Совместимость и монтаж

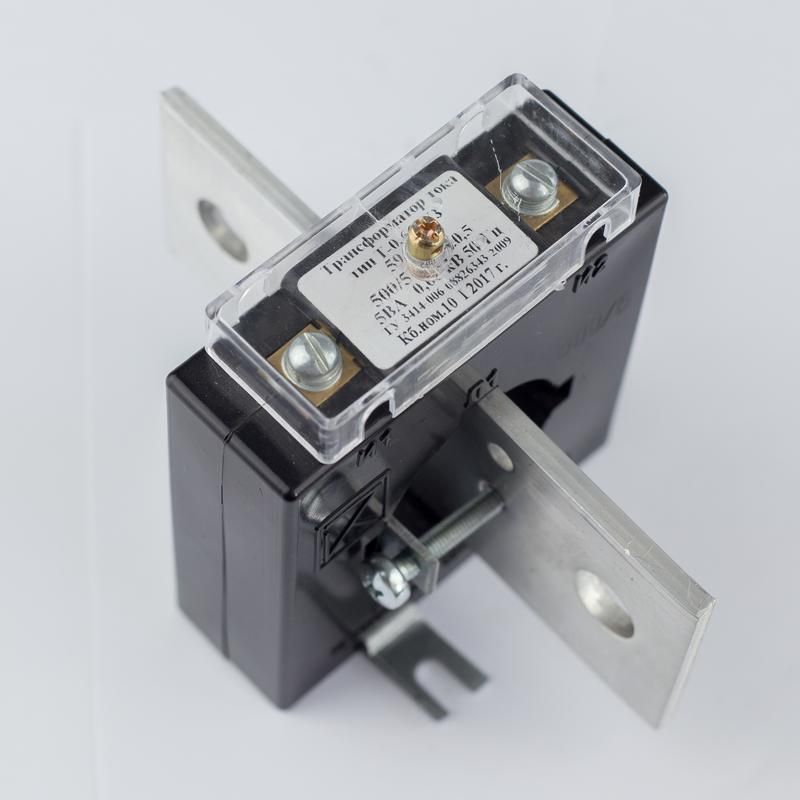

Трансформатор тока измерительный Т-0.66 800/5 А класс точности 0.5S 5 ВА имеет монтажное исполнение «с шиной». Это значит, что он устанавливается прямо на проходящую шину 800 А без разрыва цепи. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Подобрать шину с габаритами, соответствующими внутреннему окну трансформатора (не указано в спецификации - проверьте физический размер перед заказом);
• Закрепить корпус на шине с помощью болтов или зажимов, указанных в комплекте;
• Подключить провода к винтовым клеммам вторичной обмотки - соблюдайте полярность (обозначена на корпусе);
• Не допускать холостого хода вторичной обмотки - при отключенном приборе обязательно закоротите выводы!

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 800/5 А класс точности 0.5S 5 ВА сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Обеспечивает электробезопасность за счёт гальванической развязки между первичной и вторичной цепями. Коэффициент безопасности FS 10 позволяет ему выдерживать кратковременные перегрузки, характерные для коротких замыканий, не нарушая целостности изоляции.

Преимущества

• Высокая точность класса 0.5S - идеально подходит для учёта электроэнергии в коммерческих и промышленных системах;
• Стандартный выход 5 А - совместим с любыми современными измерительными приборами и автоматикой;
• Монтаж «с шиной» - не требует демонтажа силового оборудования, экономит время при установке и модернизации;
• Защита от перегрузок благодаря FS 10 - увеличивает срок службы и надёжность системы защиты;
• Надёжное винтовое соединение - минимизирует риск потерь контакта при вибрациях.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе частотой 50–60 Гц;
• Недопустимо оставлять вторичную обмотку разомкнутой - при этом возникает опасное высокое напряжение, возможен пробой изоляции;
• Максимальная нагрузка 5 В·А - нельзя подключать одновременно несколько приборов, если суммарная потребляемая мощность превышает этот порог;
• Только однофазное исполнение - для трёхфазных систем нужны три экземпляра, установленные на каждую фазу;
• Не предназначен для установки во взрывоопасных средах - отсутствует взрывозащита.

Примеры использования

• Установка на вводе в промышленный цех для подключения счётчика активной энергии;
• Интеграция в систему релейной защиты двигателя 400 кВт;
• Контроль тока в распределительном щите 660 В на заводе;
• Модернизация старых щитов - замена механических приборов на цифровые с сохранением существующих шин.

Практические советы

• Перед монтажом проверьте внешний вид трансформатора - отсутствие трещин, коррозии, повреждений изоляции;
• Обязательно используйте медные жилы сечением не менее 2,5 мм2 для вторичной цепи - меньше может вызвать нагрев и потерю точности;
• Проверяйте затяжку винтов вторичной обмотки ежегодно - особенно в условиях вибраций;
• Если планируете подключение нескольких приборов - рассчитайте суммарную нагрузку: сумма импедансов всех устройств должна быть ≤ 1 Ω (при 5 А и 5 В·А);
• При замене трансформатора тока измерительный Т-0.66 800/5 А класс точности 0.5S 5 ВА - сохраняйте ту же группу соединений и направление намотки - иначе показания будут неверными.
