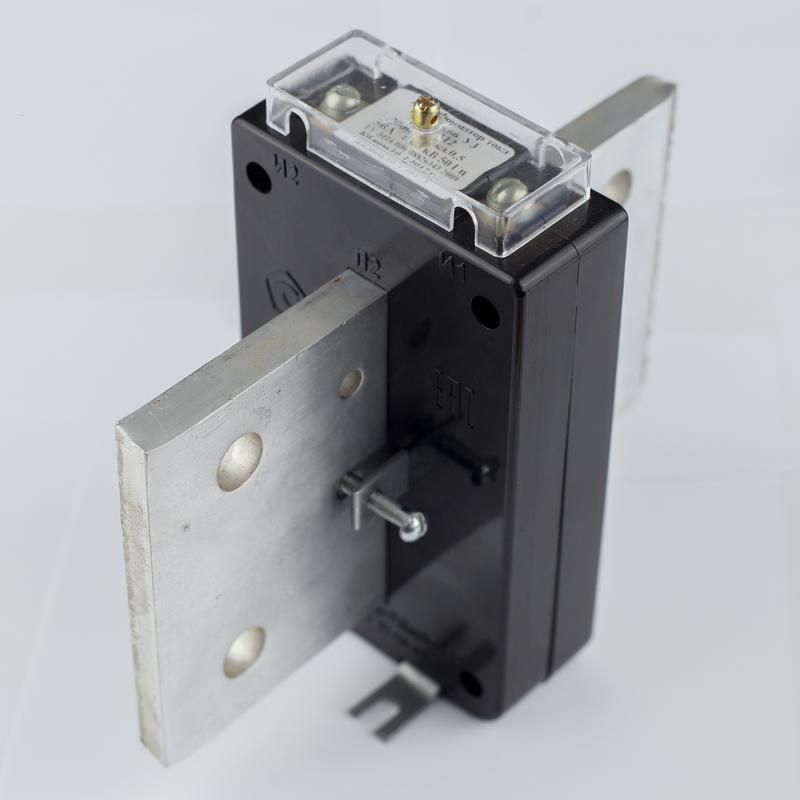

Трансформатор тока Т-0.66 1200/5А кл. точн. 0.5 5В.А Кострома ОС0000031737 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1200/5А класс точности 0.5 от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000031737 используется в энергообъектах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1200/5А класс точности 0.5 преобразует большие токи (до 1200 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему счетчики, амперметры, реле защиты и другие приборы без прямого контакта с силовой цепью. Применяется в распределительных устройствах, на вводах питания, в системах автоматизации и релейной защиты промышленных объектов, таких как заводы, насосные станции, тепловые пункты и подстанции.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный рабочий ток, который можно измерять через трансформатор;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Напряжение изоляции: 660 В - допустимое напряжение сети, где применяется трансформатор;
• Номинальная мощность: 5 В·А - нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Класс точности: 0.5 - погрешность измерений не более +-0,5 % в рабочем диапазоне нагрузки;
• Коэффициент безопасности FS 10 - при КЗ ток во вторичной цепи не превысит в 10 раз номинальный ток, что защищает приборы от перегрузки;
• Однофазное исполнение - работает в одной фазе трехфазной системы; для трёхфазных установок требуется три экземпляра;
• Одна вторичная обмотка - поддерживает одно измерительное устройство или одну цепь защиты;
• Съемная шина - позволяет устанавливать трансформатор без демонтажа провода, повышает скорость монтажа;
• Винтовое присоединение вторичной обмотки - надежное и проверенное соединение для кабелей сечением до 4 мм2.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1200/5А класс точности 0.5 монтируется на шину (шинную сборку) без разрыва цепи благодаря съемному корпусу. Установка выполняется путем размыкания шины, помещения её внутрь окна трансформатора и закрепления. Для работы необходимо соблюдать посадочный диаметр шины - он соответствует стандартным медным или алюминиевым шинам 1200 А. Вторичная цепь должна быть всегда замкнута - разрыв обмотки при наличии тока в первичной цепи опасен и может вызвать пробой изоляции или повреждение оборудования. Подключение к приборам осуществляется медными проводниками сечением 1–4 мм2.

Безопасность и стандарты

Трансформатор сертифицирован и соответствует требованиям ГОСТ Р 8.699-2014 и МЭК 61869. Коэффициент безопасности FS 10 гарантирует защиту измерительных приборов при аварийных режимах. Конструкция исключает доступ к токоведущим частям при установленном положении. Нельзя использовать вне температурного диапазона, указанного в паспорте - рекомендовано хранить и эксплуатировать при температуре от –25 C до +55 C.

Преимущества

• Высокая точность класса 0.5 - идеально для учета электроэнергии и контроля качества;
• Съемная шина - экономит время при установке и обслуживании;
• Стандартный выход 5 А - совместим с широким спектром приборов без адаптеров;
• Защита от перегрузок благодаря FS 10 - продлевает срок службы подключенных устройств;
• Простая механическая конструкция - мало требует обслуживания.

Ограничения применения

• Не предназначен для постоянной работы выше 1200 А - возможны перегрев и потеря точности;
• Работает только при нагрузке вторичной обмотки ≤ 5 В·А - превышение вызывает увеличение погрешности;
• Не подходит для многократных измерений одновременно - одна вторичная обмотка, нельзя подключать несколько приборов параллельно без согласования нагрузки;
• Не имеет встроенной защиты от внешних воздействий - требует установки в щите или камере IP54 и выше;
• Не рассчитан на переменный ток выше 660 В - применение в сетях 1 кВ и выше запрещено.

Примеры использования

• Подключение к электросчетчику на вводе 660 В в цехе с двигателем 630 кВт;
• Обеспечение сигнала для реле перегрузки на компрессорной станции;
• Измерение тока в системе управления конвейера с питанием от ТП 660 В;
• Контроль нагрузки на главном выключателе распределительного пункта.

Практические советы

• Перед монтажом убедитесь, что шина имеет подходящую форму и размер - трансформатор не подходит для круглых кабелей;
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - обязательно замкните ее перед работой;
• Выбирайте нагрузку вторичной цепи не больше 5 В·А - используйте минимально длинные и толстые провода между трансформатором и прибором;
• Проверьте целостность изоляции вторичной обмотки мегаомметром перед вводом в эксплуатацию;
• Для трехфазных систем используйте три одинаковых трансформатора - один на каждую фазу, чтобы сохранить баланс и точность.
