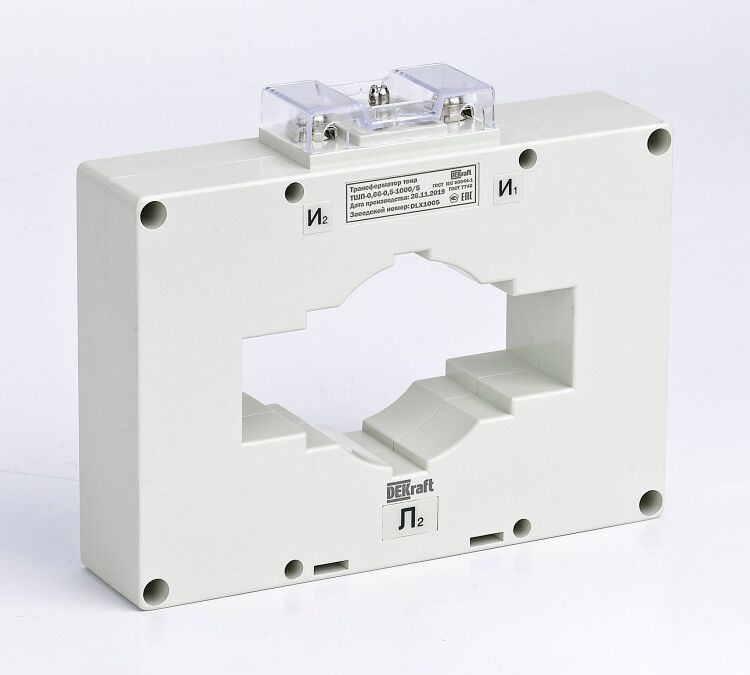

Трансформатор тока ТШП-0,66 0,5S 1200/5 10ВА, диаметр 100мм | 50122DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5S 1200/5 10ВА, диаметр 100мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В, обеспечивая передачу сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с классом точности 0.5S и шинным исполнением подходит для установки на шинах сечением до 100×30 мм.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 1200/5 10ВА, диаметр 100мм используется в системах учета и защиты электроэнергии в сетях переменного тока 50 Гц. Он преобразует большие значения тока (до 1200 А) в безопасный для приборов уровень (5 А), сохраняя высокую точность. Применяется в распределительных щитах, подстанциях, на промышленных объектах - например, на входах крупных двигателей, компрессоров, конвейеров и других устройств с высокими потреблениями энергии.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 1200 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - гарантирует точность +-0.5% в широком диапазоне нагрузок, включая малые токи (особенно важно для учётных систем)
• Номинальная вторичная мощность: 10 ВА - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Диаметр окна: 100 мм - позволяет устанавливать на шины сечением до 100×30 мм или 60×40 мм
• Количество вторичных обмоток: одна
• Подключение вторичной цепи: винтовые зажимы - надежное и удобное для многократного обслуживания
• Фактор ограничения перенапряжения (FS): 5 - предотвращает повреждение приборов при аварийных перегрузках
• Материал корпуса: огнестойкий - снижает риск распространения пламени

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 1200/5 10ВА, диаметр 100мм - шинный тип, монтируется путем одевания на проводящую шину без разрывов цепи. Установка возможна только на шины с габаритами, соответствующими внутреннему отверстию 100 мм. Для правильной работы необходимо соблюдать полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Нагрузка на вторичную обмотку не должна превышать 10 ВА - иначе точность снизится. Подключение выполняйте при отключенном питании.

Безопасность и стандарты

Устройство имеет защиту от случайного прикосновения к токоведущим частям. Сертифицировано в соответствии с требованиями РФ и международными нормами для оборудования до 1 кВ. Класс точности 0.5S соответствует ГОСТ 7746 и IEC 61869, что делает его допустимым для коммерческого учета электроэнергии.

Преимущества

• Высокая точность даже при низких токах благодаря классу 0.5S - идеально для систем автоматического учета
• Стабильная работа при колебаниях температур и нагрузок
• Малые потери мощности внутри трансформатора - экономия энергии
• Огнестойкая оболочка повышает пожаробезопасность
• Закрытый корпус исключает несанкционированный доступ - защищает от вмешательства

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50 Гц
• Вторичная цепь не должна быть разомкнута во время работы - это вызывает опасное перенапряжение
• Нельзя использовать с нагрузкой свыше 10 ВА - потеря точности и возможное перегревание
• Размер окна 100 мм не позволяет установить на более толстые шины - проверьте сечение перед монтажом
• Не рекомендован для открытых площадок без защиты от влаги - хотя IP-класс не указан, внешняя среда должна быть контролируемой

Примеры использования

• На главном вводе промышленного цеха - для учета расхода электроэнергии через счетчик
• В системе релейной защиты двигателя 1000–1200 А - для отключения при перегрузке
• В распределительном пункте с несколькими выходами - для контроля баланса нагрузки
• В составе системы SCADA - для сбора данных о токе в реальном времени

Практические советы

• Перед установкой убедитесь, что шина проходит через центр окна - смещение влияет на точность
• Проверьте сечение шины: 100×30 мм и 60×40 мм - подходят, более массивные - нет
• Обязательно замкните вторичную цепь перед включением питания - размыкание под нагрузкой опасно!
• Выбирайте нагрузку (приборы) суммарной мощностью ≤10 ВА - лучше с запасом 20%
• При использовании нескольких трансформаторов - следите за одинаковой фазировкой всех S1/S2
• Трансформатор тока ТШП-0.66 0.5S 1200/5 10ВА, диаметр 100мм от DEKraft совместим с большинством современных измерителей - проверьте документацию прибора на соответствие 5 А
