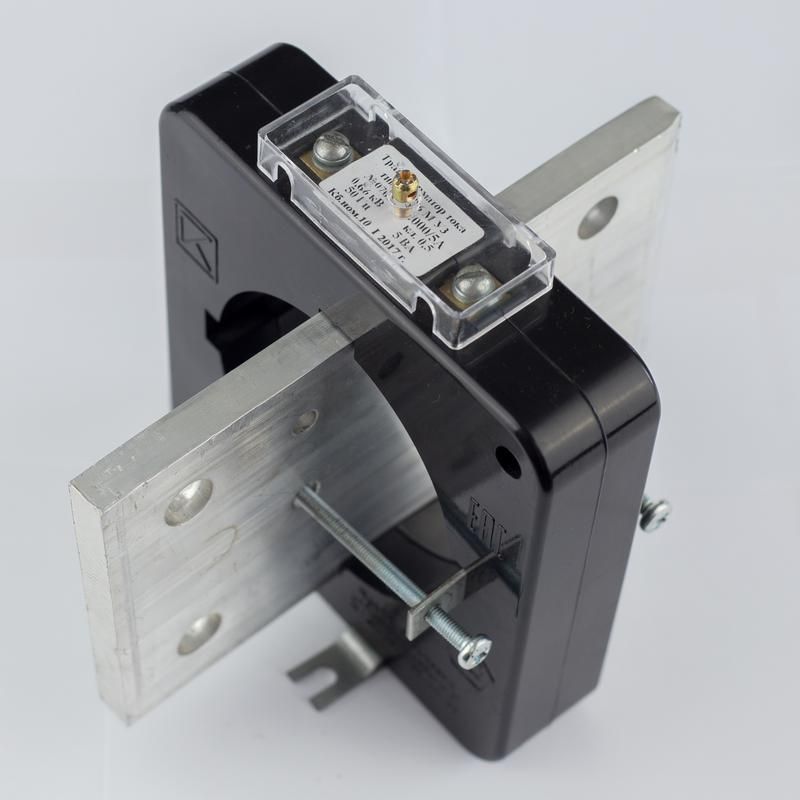

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1000/5 М (поворотная шина) - ОС0000005233 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5 5 ВА (поворотная шина) от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000005233 используется в энергообъектах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5 5 ВА (поворотная шина) преобразует большие токи (до 1000 А) в малые (5 А), чтобы можно было подключить стандартные амперметры, счетчики и реле защиты. Применяется в распределительных щитах, на вводах питания, в цепях контроля нагрузки и автоматизации промышленных объектов. Подходит для систем релейной защиты, где важна точность срабатывания при перегрузках и КЗ.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный рабочий ток, который трансформатор может измерять без искажений;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Напряжение изоляции: 660 В - допустимое напряжение сети, для которой предназначен трансформатор;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко второй обмотке без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне токов;
• Коэффициент безопасности FS 10 - при КЗ во вторичной цепи трансформатор выдерживает ток в 10 раз выше номинала без повреждения;
• Количество вторичных обмоток: одна - позволяет подключить один измерительный прибор или одну цепь защиты;
• Исполнение: однофазный - рассчитан на работу в одной фазе трёхфазной системы или в однофазных сетях;
• Монтажное исполнение: с шиной - устанавливается прямо на токоведущую шину без разрыва цепи;
• Присоединение вторичной обмотки: винтовое - надёжное и проверенное соединение для проводов сечением до 4 мм2.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5 5 ВА (поворотная шина) монтируется на шину с посадочным диаметром, соответствующим габаритам корпуса. Установка выполняется без отключения питания - достаточно развести шину и поместить трансформатор вокруг неё. Поворотная шина позволяет ориентировать выводы вторичной обмотки в нужную сторону для удобного подключения к клеммнику. Обязательно соблюдайте полярность: вход первичной обмотки (маркировка “L1”) должен быть направлен к источнику питания, выход (“L2”) - к нагрузке. Вторичная цепь всегда должна быть замкнута - разрыв запрещён!

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5 5 ВА (поворотная шина) сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Коэффициент безопасности FS 10 обеспечивает защиту измерительных приборов при аварийных режимах. Корпус выполнен из термостойкого материала, устойчивого к воздействию масла, влаги и механическим нагрузкам. Нельзя использовать в условиях постоянного погружения в жидкости или в агрессивных средах без дополнительной защиты.

Преимущества

• Высокая точность класса 0.5 - идеально для учёта электроэнергии и контроля качества;
• Поворотная шина - упрощает монтаж в плотных щитах и позволяет выбрать оптимальное направление кабеля;
• Винтовое присоединение - надёжное и долговечное, не требует специнструментов;
• Работает без внешнего питания - полностью пассивное устройство;
• Поддерживает длительную работу при номинальном токе 1000 А - не перегревается при нормальной нагрузке.

Ограничения применения

• Не применяется в цепях переменного тока частотой ниже 45 Гц или выше 65 Гц - возможны погрешности;
• Нельзя подключать нагрузку свыше 5 В·А - превышение вызывает искажения показаний и перегрев;
• Не предназначен для установки в открытых помещениях без защиты от атмосферных осадков;
• Не работает с постоянным током - только переменный ток 50–60 Гц;
• Один канал измерения - нельзя одновременно подключить два прибора без делителя сигнала.

Примеры использования

• Подключение к электросчётчикам в щите главного ввода здания;
• Цепи релейной защиты на силовых трансформаторах 6(10)/0,4 кВ;
• Контроль тока в конвейерах, насосных станциях, компрессорах;
• Автоматизация технологических линий с необходимостью точного учета потребления;
• Мониторинг нагрузки на вводах в промышленные цеха с токами до 1000 А.

Практические советы

• Перед монтажом проверьте диаметр шины - он должен точно подходить под внутреннее отверстие трансформатора;
• Обязательно закоротите вторичную обмотку перед отключением приборов - даже кратковременный разрыв опасен;
• Используйте медные провода сечением 1,5–4 мм2 для подключения вторичной цепи - меньше потерь и нагрева;
• При установке в щитах с несколькими трансформаторами следите за тем, чтобы они не находились слишком близко друг к другу - возможны взаимные влияния;
• Для точного учёта рекомендуется применять этот трансформатор вместе с приборами того же класса точности - 0,5 или лучше.
