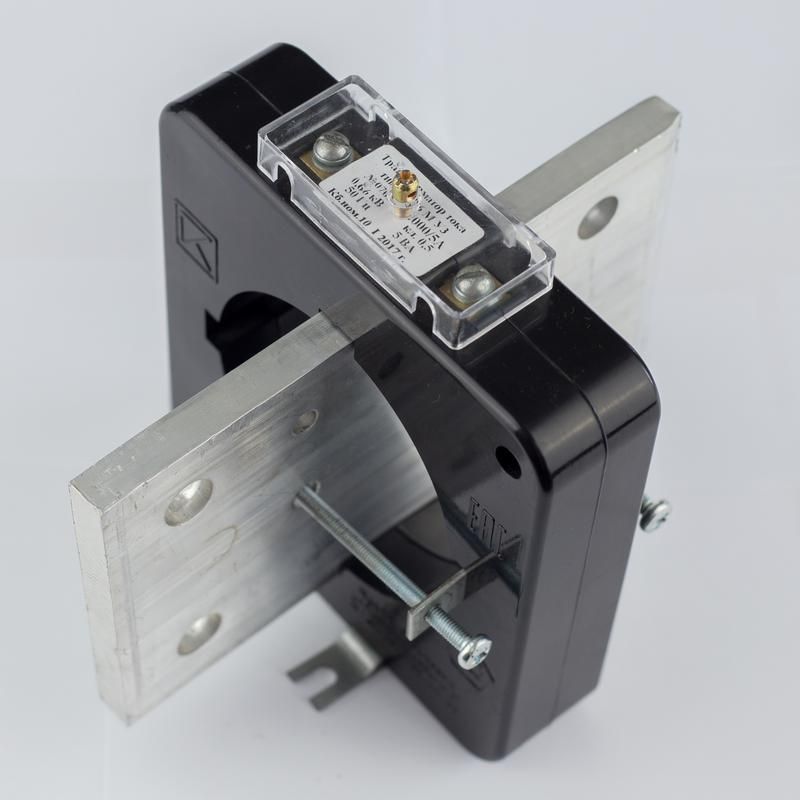

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1000/5 М S (поворотная шина) - ОС0000005391 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5S 5 ВА (поворотная шина) от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Его поворотная шина упрощает установку в плотных распределительных щитах.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5S 5 ВА (поворотная шина) используется для преобразования больших значений тока - до 1000 А - в стандартный сигнал 5 А. Это позволяет подключать к нему счетчики, амперметры, реле защиты и другие устройства, которые не рассчитаны на работу с высокими токами напрямую.

Применяется в энергообъектах: распределительных пунктах, силовых щитах, подстанциях, на производствах с крупным оборудованием - например, на конвейерах, насосных станциях, компрессорах. Также обеспечивает защиту измерительных приборов от повреждений при КЗ.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный рабочий ток, который можно измерять через трансформатор;
• Номинальный вторичный ток: 5 А - выходной ток, стандартизованный для подключения приборов;
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала), что важно для учета энергии и работы релейной защиты;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная цепь без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой допустимо использование трансформатора;
• Монтажное исполнение: с поворотной шиной - позволяет легко выставить направление провода для удобного подключения в ограниченном пространстве.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5S 5 ВА (поворотная шина) устанавливается на одиночную фазную шину. Поворотная конструкция позволяет повернуть корпус на угол до 90°, чтобы ориентировать выводы вторичной обмотки в нужную сторону - это особенно полезно при плотной компоновке в щите.

Подключение вторичной цепи выполняется медными проводниками сечением не менее 2,5 мм2. Обязательно соблюдайте полярность: вход L1 на шине должен соответствовать маркировке на корпусе. Вторичная цепь должна быть всегда замкнута - разрыв цепи при наличии тока в первичной обмотке опасен!

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5S 5 ВА (поворотная шина) соответствует требованиям ГОСТ Р 8.420–2014 и ГОСТ 7746–2015 для измерительных трансформаторов тока. Конструкция выполнена с учетом требований безопасности при работе в сетях до 1000 В переменного тока.

Преимущества

• Высокая точность класса 0.5S гарантирует надежный учет энергии даже при слабых нагрузках - идеально для коммерческого учета;
• Поворотная шина ускоряет монтаж и снижает риск перегибов проводов при подключении;
• Стандартный выход 5 А совместим со всеми распространенными измерительными приборами и реле;
• Низкая номинальная мощность (5 В·А) снижает требования к сечению вторичных проводов и уменьшает потери.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 1000 А - возможна перегрузка и потеря точности;
• Не работает при разомкнутой вторичной цепи - это вызывает опасное повышенное напряжение на зажимах;
• Не следует использовать вне температурного диапазона, указанного производителем (не указано - проверьте паспорт);
• Не предназначен для установки во взрывоопасных средах - отсутствует соответствующая защита.

Примеры использования

• Подключение к трехфазному счетчику активной энергии в распределительном щите промышленного цеха;
• Защита автоматического выключателя от сверхтоков через реле максимального тока;
• Мониторинг нагрузки на главном вводе объекта с помощью цифрового анализатора качества электроэнергии;
• Измерение тока в цепи частотного преобразователя с мощностью более 500 кВт.

Практические советы

• Перед монтажом убедитесь, что шина имеет подходящий диаметр - трансформатор рассчитан на установку на шину стандартного сечения; если шина слишком толстая - потребуется адаптер или другой тип трансформатора;
• Проверьте целостность вторичной цепи перед включением питания - используйте тестер на замыкание;
• При использовании нескольких трансформаторов на одной фазе следите, чтобы они были одного типа и класса точности - иначе возникают погрешности учета;
• Обозначьте все вторичные выводы - это упростит диагностику и последующее обслуживание системы.
