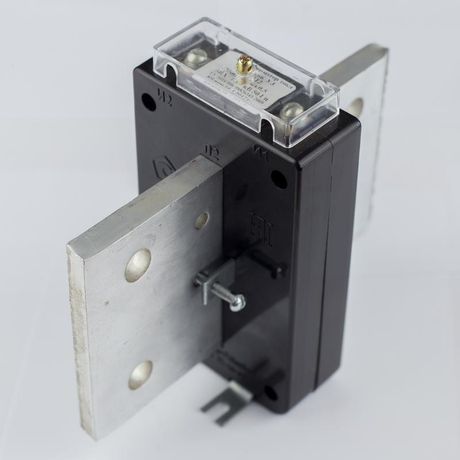

Трансформатор тока Т-0.66 1500/5А кл. точн. 0.5S 5В.А Кострома ОС0000031284 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 1500/5 А класс точности 0.5S 5 ВА предназначен для безопасного снижения высоких значений тока до уровня, совместимого с измерительными приборами и устройствами защиты. Этот продукт бренда ФКУ ИК-1 (Кострома) применяется в энергообъектах с напряжением до 660 В, где требуется точное измерение и надёжная работа релейной защиты.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 1500/5 А класс точности 0.5S 5 ВА используется для передачи сигнала тока от силовой цепи к измерительным приборам (амперметрам, счетчикам) и устройствам релейной защиты. Он позволяет работать с токами до 1500 А, не перегружая чувствительную аппаратуру. Применяется в распределительных щитах, на подстанциях, в промышленных установках - особенно там, где важна точность учёта и быстрое реагирование системы защиты на аварийные режимы.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток в главной цепи;
• Номинальный вторичный ток: 5 А - выходной сигнал, стандартизованный для подключения приборов;
• Напряжение изоляции: 660 В - допустимый уровень напряжения сети, в которой можно устанавливать трансформатор;
• Номинальная мощность: 5 В·А - нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые нагрузки (до 1% от номинала);
• Коэффициент безопасности FS 10 - при КЗ ток во вторичной обмотке не превысит в 10 раз номинальный, что защищает оборудование от повреждения;
• Однофазное исполнение - рассчитан на работу в одной фазе трёхфазной системы;
• Один вывод вторичной обмотки - одноканальный, не поддерживает параллельное подключение нескольких приборов без согласования;
• Винтовое присоединение - надёжный контакт через зажимы, требует правильного затягивания;
• Монтаж с шиной - устанавливается прямо на проходящую шину, без необходимости её разрывать.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 1500/5 А класс точности 0.5S 5 ВА монтируется на шину с подходящими габаритами. Убедитесь, что внешний диаметр шины соответствует внутреннему отверстию трансформатора - он не указан в спецификации, поэтому проверьте физическую совместимость перед установкой. Подключение вторичной обмотки выполняется через винтовые зажимы: используйте провода сечением не менее 2,5 мм2, чтобы минимизировать потери. Обязательно закорачивайте вторичную обмотку перед отключением нагрузки - размыкание цепи под током вызывает опасное повышенное напряжение!

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 1500/5 А класс точности 0.5S 5 ВА сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Коэффициент безопасности FS 10 обеспечивает защиту измерительных устройств при токовых перегрузках. Наличие сертификата подтверждает соответствие нормам для использования в промышленных и коммунальных сетях.

Преимущества

• Высокая точность класса 0.5S - идеально для учётных систем, где важна экономическая достоверность;
• Работа с большими токами (1500 А) без внешних шунтов - компактное решение для плотных щитов;
• Защита оборудования благодаря коэффициенту FS 10 - снижает риск выхода из строя реле и счётчиков при КЗ;
• Простота монтажа на шину - не требует демонтажа токоведущего элемента;
• Стандартный выход 5 А - совместим с любыми современными измерительными приборами.

Ограничения применения

• Не трехфазные системы без трёх экземпляров - каждый трансформатор работает только в своей фазе;
• Нельзя использовать при постоянном токе - только переменный ток частотой 50–60 Гц;
• Максимальная нагрузка 5 В·А - не подходит для питания сложных цифровых модулей с высоким потреблением; если нужна большая мощность - выбирайте модели с 10 В·А или выше;
• Только одно вторичное ответвление - нельзя подключить два прибора параллельно без согласованного делителя нагрузки;
• Не рекомендован для открытых площадок без корпуса - не имеет степени защиты IP, требует установки внутри щита.

Примеры использования

• Подключение к электросчетчику в распределительном пункте 0,4 кВ;
• Обеспечение входного сигнала для реле перегрузки на двигателях 100–150 кВт;
• Измерение тока в автоматическом выключателе категории B/C/D с номиналом 1600 А;
• Участок ввода в промышленный цех с питанием от трансформаторной подстанции.

Практические советы

• Перед установкой проверьте целостность изоляции вторичной обмотки тестером - даже микротрещины могут привести к отказу;
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - возникает опасное напряжение (>1000 В);
• При использовании в условиях вибраций (например, на насосах или компрессорах) дополнительно закрепите трансформатор хомутиком;
• Выбирайте место монтажа с доступом для обслуживания - винты зажимов должны легко открываться;
• Для точного учета в системах A+ и A− обязательно соблюдайте полярность: L1 на входе, K1 на выходе - помеченные контакты не путайте.
