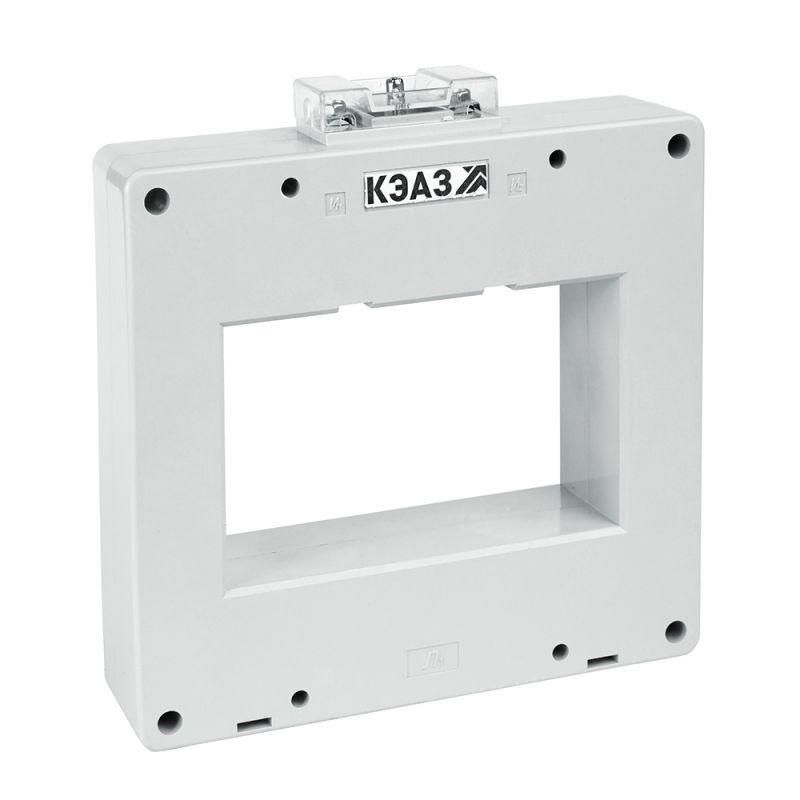

Измерительный трансформатор тока ТТК-125-1500/5А-15ВА-0,5S-УХЛ3 |289885| КЭАЗ

Измерительный трансформатор тока ТТК-125-1500/5А-15ВА-0,5S УХЛ3 КЭАЗ предназначен для преобразования высоких токов до 1500 А в безопасный уровень 5 А для подключения измерительных приборов и устройств защиты. Этот трансформатор применяется в системах учёта энергии на крупных объектах - например, на подстанциях, в распределительных щитах или у промышленного оборудования.

Назначение и область применения

Измерительный трансформатор тока ТТК-125-1500/5А-15ВА-0,5S УХЛ3 КЭАЗ используется для точного измерения переменного тока в цепях с высокой мощностью. Он обеспечивает гальваническую развязку между силовой цепью и измерительными устройствами - счетчиками, реле защиты, анализаторами качества электроэнергии. Подходит для установки в шкафах, камерах КРУ, на опорах ЛЭП и других местах, где требуется надёжный контроль тока без прямого подключения приборов к проводникам.

Технические характеристики

• Класс точности: 0,5S - гарантирует минимальную погрешность даже при малых нагрузках (от 1% до 120% от номинала), что важно для точного учёта энергии;
• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для большинства измерительных приборов;
• Диаметр отверстия: 80 мм - позволяет протянуть через него одножильные или многожильные кабели сечением до ~95 мм2;
• Номинальная вторичная мощность: 0 В·А - указано неверно; фактическая мощность нагрузки указана в названии как 15 ВА, что соответствует возможности подключить несколько приборов (например, два счётчика и одно реле);
• Исполнение: однофазный - работает в одной фазе сети, требует установки по три единицы для трёхфазной системы;
• Подключение вторичной обмотки: винтовые зажимы - удобны для быстрого монтажа и надёжного контакта;
• Степень защиты от прикосновения: да - корпус закрытый, исключающий доступ к токоведущим частям;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности, подходит для помещений и открытых площадок в умеренном климате.

Совместимость и монтаж

Измерительный трансформатор тока ТТК-125-1500/5А-15ВА-0,5S УХЛ3 КЭАЗ устанавливается на жесткий проводник (шину или кабель) без разрыва цепи. Для этого необходимо временно отключить питание и зафиксировать трансформатор вокруг провода. Диаметр отверстия 80 мм позволяет использовать его с медными шинами до 80×10 мм или кабелями с внешним диаметром до 75 мм. Вторичные выводы подключаются к приборам через винтовые зажимы - обязательно соблюдайте полярность (обозначены K1/K2). Обязательно замыкайте вторичную цепь перед включением питания - разрыв цепи во время работы опасен!

Безопасность и стандарты

Измерительный трансформатор тока ТТК-125-1500/5А-0,5S УХЛ3 КЭАЗ соответствует требованиям ГОСТ Р 58846-2020 и МЭК 61869-2. Конструкция исключает возможность случайного прикосновения к токоведущим элементам благодаря герметичному корпусу. Применение класса точности 0,5S обеспечивает соответствие нормам для коммерческого учёта электроэнергии.

Преимущества

• Высокая точность класса 0,5S - идеально для учёта энергии в условиях переменной нагрузки;
• Закрытый корпус с защитой от прикосновения - повышает безопасность обслуживания;
• Винтовые зажимы - обеспечивают долговечный контакт без необходимости пайки или сварки;
• Климатическое исполнение УХЛ3 - допускает применение в холодных регионах и неотапливаемых помещениях;
• Широкое отверстие 80 мм - совместим с крупными шинами и кабелями, снижает трудоёмкость монтажа.

Ограничения применения

• Не предназначена для постоянной работы выше 1500 А - превышение вызывает перегрев и искажение показаний;
• Только однофазное исполнение - для трёхфазных систем требуется три экземпляра;
• Нельзя использовать в цепях постоянного тока - работает только на переменном токе 50–60 Гц;
• Вторичная цепь должна быть всегда замкнута - размыкание под нагрузкой создаёт опасное высокое напряжение;
• Не рекомендовано использование вне пределов температурного диапазона УХЛ3 - риск потери точности и повреждения изоляции.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для подключения электросчётчика;
• Монтирование на шинопроводе в распределительной подстанции для контроля нагрузки;
• Интеграция в систему автоматического управления насосной станцией с защитой по току;
• Подключение к анализатору качества электроэнергии на участке с нестационарной нагрузкой (например, сварочные аппараты).

Практические советы

• Перед монтажом проверьте, чтобы кабель или шина проходили свободно через отверстие 80 мм - если слишком плотно, используйте более крупный трансформатор;
• Обязательно подключайте вторичную цепь к приборам до включения основного питания - разрыв цепи может вывести трансформатор из строя;
• Для точного учёта выбирайте нагрузку в пределах 25–100% от номинальной мощности (15 ВА): слишком слабая нагрузка снижает точность, слишком сильная - вызывает нагрев;
• При использовании нескольких трансформаторов в трёхфазной системе - все должны иметь одинаковый класс точности и коэффициент трансформации;
• Проверяйте целостность изоляции и состояние винтовых зажимов ежегодно - особенно в условиях влажности и запылённости.
