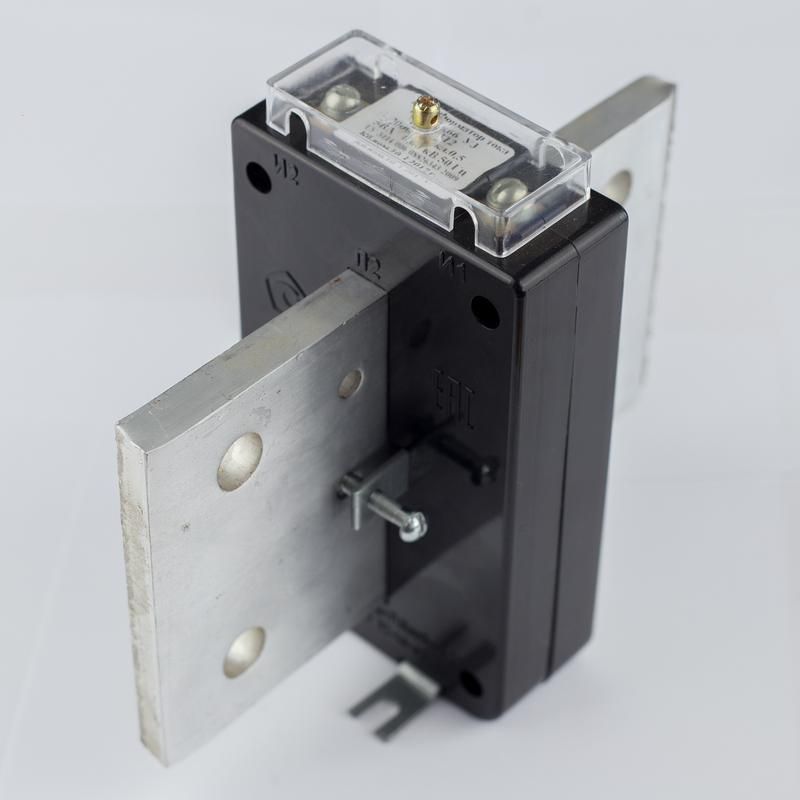

Трансформатор тока Т-0.66 1000/5А кл. точн. 0.5 5В.А Кострома ОС0000002150 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 1000/5А класс точности 0.5 5 ВА от бренда Костромское ФКУ ИК-1 предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Этот трансформатор тока используется в силовых цепях напряжением до 660 В, где требуется точное измерение и надёжная релейная защита.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 1000/5А класс точности 0.5 5 ВА преобразует большие токи (до 1000 А) в стандартизованный вторичный ток 5 А. Это позволяет подключать к нему обычные амперметры, счетчики энергии, реле защиты и другие приборы, которые не рассчитаны на работу с тысячами ампер.

Основные области применения:

• Измерение тока в распределительных щитах и подстанциях
• Подключение к приборам учёта электроэнергии
• Работа в системах релейной защиты - отключение оборудования при перегрузках и КЗ
• Электроустановки промышленных предприятий, насосных станций, конвейерных линий

Технические характеристики

• Тип: измерительный трансформатор тока
• Номинальный первичный ток: 1000 А - максимальный рабочий ток, который можно измерять через трансформатор
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в нормальных условиях работы
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности
• Напряжение изоляции: 660 В - максимальное напряжение сети, для которой предназначен трансформатор
• Монтажное исполнение: с шиной - устанавливается прямо на токоведущую шину без разрыва цепи

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 1000/5А класс точности 0.5 5 ВА монтируется на однополюсную или многополюсную шину. Его внутреннее отверстие имеет форму кольца, через которое проходит проводник (шита) первичной цепи. Установка выполняется при отключенном питании - перед монтажом необходимо отключить токоведущую часть.

Вторичная обмотка всегда должна быть замкнута на нагрузку (измерительный прибор или реле). Размыкание вторичной цепи во время работы вызывает опасное повышение напряжения и может вывести трансформатор из строя.

Не требует внешнего питания - работает исключительно на основе принципа электромагнитной индукции.

Безопасность и стандарты

Трансформатор тока соответствует требованиям ГОСТ Р 8.419–2014 (трансформаторы тока для измерений) и ГОСТ 7746–2015 (технические условия на трансформаторы тока). Обеспечивает гальваническую развязку между высоковольтной цепью и измерительными приборами, что защищает персонал и оборудование от поражения током и импульсов.

Преимущества

• Высокая точность (класс 0.5) - подходит для коммерческого учёта электроэнергии
• Простота установки - монтаж на шину не требует демонтажа кабеля
• Надёжная изоляция - рассчитан на работу в сетях до 660 В
• Стандартный выход 5 А - совместим с большинством промышленных приборов
• Защита приборов - предотвращает перегрузку измерительных устройств при аварийных токах

Ограничения применения

• Не предназначен для постоянной работы выше 1000 А - превышение тока может привести к перегреву и искажению показаний
• Не использовать в цепях переменного тока частотой ниже 45 Гц или выше 65 Гц - возможна потеря точности
• Не допускается работа с разомкнутой вторичной обмоткой - риск возникновения высокого напряжения
• Не применяется в качестве трансформатора для питания - его мощность всего 5 ВА, недостаточно для запитки устройств

Примеры использования

• На входе в распределительный щит 660 В - для контроля потребления и защиты от перегрузки
• В составе автоматического выключателя с функцией учёта - подключение к цифровому счётчику
• В системе управления технологическим оборудованием - сигнал с трансформатора подаётся на PLC для анализа нагрузки
• На промышленных конвейерах с двигателями 500–800 кВт - для наблюдения за током и своевременного отключения при КЗ

Практические советы

• Перед установкой проверьте, чтобы шина была чистой и плотно контактировала с внутренней поверхностью трансформатора - плохой контакт увеличивает нагрев
• Выбирайте трансформатор с запасом по току: если ваша система часто работает на 800–900 А, лучше взять 1000 А, чем 800 А
• Вторичные выводы подключайте только к приборам с суммарной нагрузкой ≤ 5 ВА - превышение вызовет погрешность
• При использовании нескольких трансформаторов в одной фазе - соблюдайте одинаковое направление намотки (обозначено на корпусе)
• Трансформатор тока измерительный Т-0.66 1000/5А класс точности 0.5 5 ВА от Костромского ФКУ ИК-1 - сертифицирован для эксплуатации в промышленных условиях, но требует регулярной проверки целостности вторичной цепи
