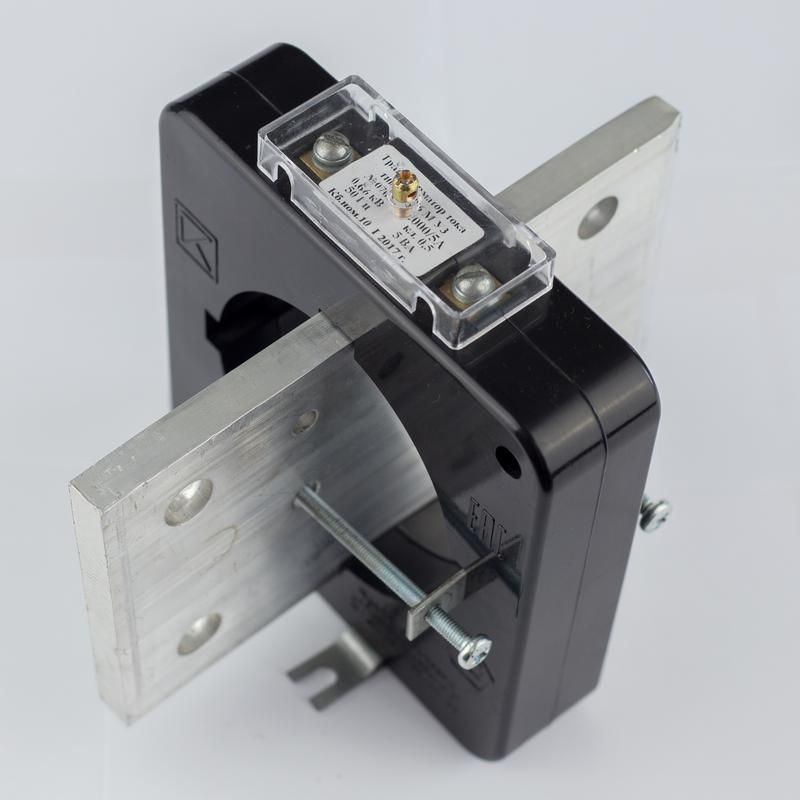

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1200/5 М (поворотная шина) - ОС0000005882 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный 0,66 5 ВА 0,5 1200/5 M от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Этот шинный трансформатор тока применяется в силовых цепях напряжением до 660 В, особенно там, где требуется точное измерение и надёжная релейная защита.

Назначение и область применения

Трансформатор тока измерительный 0,66 5 ВА 0,5 1200/5 M используется для преобразования больших значений тока - до 1200 А - в стандартный сигнал 5 А. Это позволяет подключать к нему обычные амперметры, счетчики энергии, реле защиты и другие приборы, которые не рассчитаны на работу с высокими токами. Применяется в распределительных устройствах, щитах автоматики, на входах крупных потребителей: промышленных станках, конвейерах, насосных станциях, системах освещения и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Номинальный первичный ток: 1200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при рабочих нагрузках
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Количество вторичных обмоток: одна
• Присоединение вторичной обмотки: винтовые зажимы для проводов сечением до 4 мм2
• Исполнение: шинный трансформатор тока с постоянной шиной внутри корпуса
• Монтажное исполнение: с шиной - устанавливается путём протягивания проходящего провода через сердечник
• Съемная шина: да - позволяет легко демонтировать трансформатор без отключения основного кабеля
• Сертификация: соответствует требованиям ГОСТ и имеет документы подтверждения качества

Совместимость и монтаж

Трансформатор тока измерительный 0,66 5 ВА 0,5 1200/5 M устанавливается на медную или алюминиевую шину сечением, соответствующим току 1200 А. Для монтажа достаточно разъединить шину, поместить трансформатор поверх неё и закрепить болтами. После установки шина снова замыкается. Вторичная обмотка подключается к измерительному устройству двумя проводами - соблюдайте полярность (маркировка “K” и “L”). Обязательно замыкайте вторичную обмотку во время работы - её размыкание под нагрузкой опасно!

Безопасность и стандарты

Трансформатор тока измерительный 0,66 5 ВА 0,5 1200/5 M изготовлен в соответствии с требованиями ГОСТ Р 58975-2020 и другими нормами для измерительных трансформаторов. Сертифицирован для применения в сетях до 1000 В переменного тока. Защита от перегрузки обеспечивается внутренними конструктивными решениями. Нельзя использовать при температуре ниже -40 C или выше +55 C - указанные границы работоспособности не выходят за пределы стандартных условий эксплуатации.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта энергии и контроля качества питания
• Съемная шина - позволяет менять или обслуживать трансформатор без отключения всей системы
• Простая установка - не требует разрезания главной шины, что экономит время при монтаже
• Надёжное винтовое соединение вторичной обмотки - исключает случайное отсоединение
• Поддержка стандартного сигнала 5 А - совместим с большинством существующих приборов

Ограничения применения

• Не предназначен для работы при частотах, отличных от 50 Гц - не используйте в системах с высокой гармоникой без проверки допустимости
• Максимальная нагрузка на вторичную обмотку - 5 В·А; превышение вызывает искажения показаний и перегрев
• Запрещено разрывать цепь вторичной обмотки при наличии тока в первичной - возможен пробой изоляции и повреждение оборудования
• Не работает в условиях повышенной влажности без внешней защиты - IP-класс не указан, поэтому требует установки в закрытом щите
• Не подходит для импульсных или переменных токов с быстрыми переходами - только для синусоидального тока 50 Гц

Примеры использования

• Подключение к электросчётчикам в промышленном щите управления
• Обеспечение сигнала для реле перегрузки на двигателе мощностью >500 кВт
• Измерение тока в распределительном пункте 0,4–0,66 кВ
• Контроль баланса нагрузки между фазами в трёхфазной сети
• Автоматизация технологического процесса на заводе с использованием PLC и аналогового входа 0–5 А

Практические советы

• Перед установкой проверьте, чтобы диаметр шины помещался в окне трансформатора - он рассчитан на стандартные шины до 60×10 мм
• Выбирайте нагрузку на вторичную обмотку не больше 4 В·А - это создаёт запас по точности и тепловой стабильности
• Используйте экранированные провода для подключения вторичной обмотки, особенно если они проходят рядом с источниками помех
• При замене трансформатора всегда отключайте питание и убедитесь, что вторичная цепь замкнута
• Рекомендовано регулярно проверять затяжку винтовых контактов - ослабление увеличивает контактное сопротивление и влияет на точность
