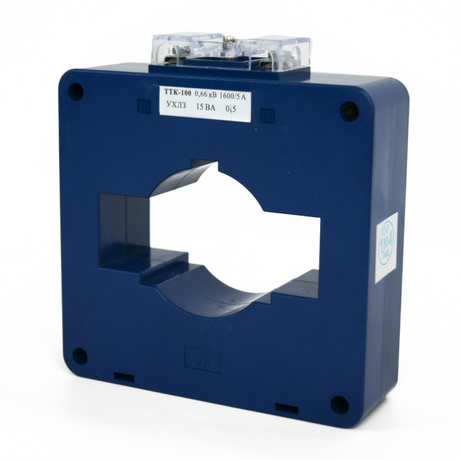

Трансформатор тока ТТК-100 1600/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219630

Трансформатор тока измерительный ТТК-100-1600/5А-15ВА-0,5-УХЛ3 предназначен для точного измерения переменного тока до 1600 А в цепях напряжением до 1000 В. Бренд КЭАЗ обеспечивает надёжность этого устройства, соответствующего ГОСТ 7746. Артикул 219630 указывает на конкретную модификацию с классом точности 0,5 и климатическим исполнением УХЛ3.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-1600/5А-15ВА-0,5-УХЛ3 используется для передачи сигнала тока от силовой цепи к измерительным приборам - счетчикам, амперметрам, реле защиты и системам автоматизации. Подходит для установки в распределительных щитах, на шинах подстанций, в промышленных объектах с высокими токовыми нагрузками. Применяется в энергетике, металлургии, машиностроении и других отраслях, где требуется точный контроль потребления электроэнергии.

Технические характеристики

• Номинальный первичный ток: 1600 А - максимальный рабочий ток, который можно безопасно измерять;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Класс точности: 0,5 - погрешность измерения не превышает +-0,5% в пределах номинальной нагрузки;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепью;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Диаметр отверстия: 62 мм - позволяет протянуть через него проводник или шину указанного сечения;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и повышенной влажности;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× от номинала без повреждения;
• Подключение вторичной цепи: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко закрепляется на поверхности;
• Монтажное исполнение: с окном - проходной тип, без разрыва цепи.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-100-1600/5А-15ВА-0,5-УХЛ3 совместим с любыми устройствами, рассчитанными на входной ток 5 А. Для правильной работы необходимо соблюдать полярность выводов (обозначены K1/K2). Монтаж осуществляется путём помещения первичного провода или шины через центральное отверстие диаметром 62 мм. Нельзя использовать с постоянным током - только с переменным. Вторичная цепь должна быть замкнута во время работы; разрыв цепи может вызвать опасное перенапряжение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7746 и имеет сертификат соответствия. Защита от прикосновения обеспечена конструкцией корпуса. Степень защиты IP20 исключает доступ к токоведущим элементам пальцами, но не предназначена для работы в сырых или запылённых средах вне щита. Фактор FS 10 гарантирует безопасность при кратковременных аварийных перегрузках.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта электроэнергии и коммерческого контроля;
• Проходная конструкция с окном - не требует отключения питания при установке;
• Устойчивость к перегрузкам (FS 10) - снижает риск отказа при пуске двигателей или коротких замыканиях;
• Винтовой контакт - надёжное и долговечное соединение без необходимости пайки;
• Климатическое исполнение УХЛ3 - работает в условиях холодных помещений и неотапливаемых площадок.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Запрещено работать с разомкнутой вторичной цепью - создаёт опасное напряжение;
• IP20 не обеспечивает защиту от влаги и пыли - требует установки внутри закрытого щита;
• Нагрузка выше 15 В·А приводит к увеличению погрешности - не следует подключать более трёх приборов одновременно без проверки суммарной мощности;
• Диаметр отверстия 62 мм ограничен - не подходит для шин большего сечения без адаптеров.

Примеры использования

• Установка в главном вводе промышленного цеха для подключения электросчётчика;
• Интеграция в систему автоматического управления насосной станцией с двигателями 100–150 кВт;
• Контроль тока в линии питания печи сопротивления;
• Мониторинг нагрузки на шинопроводе в распределительном пункте 10 кВ / 0,4 кВ.

Практические советы

• Выбирайте трансформатор с запасом по мощности - если подключаете несколько приборов, сумма их нагрузок не должна превышать 15 В·А;
• Проверьте диаметр первичного проводника - он должен свободно проходить через 62 мм, иначе используйте переходную вставку;
• Обязательно замыкайте вторичные выводы перед отключением нагрузки - даже на секунду размыкание может повредить изоляцию;
• При использовании в холодных условиях (УХЛ3) убедитесь, что щит не продувается ветром и не образуется конденсат;
• Для точного учёта рекомендуется применять этот трансформатор вместе с классом точности 0,5S или выше в счётчиках.
