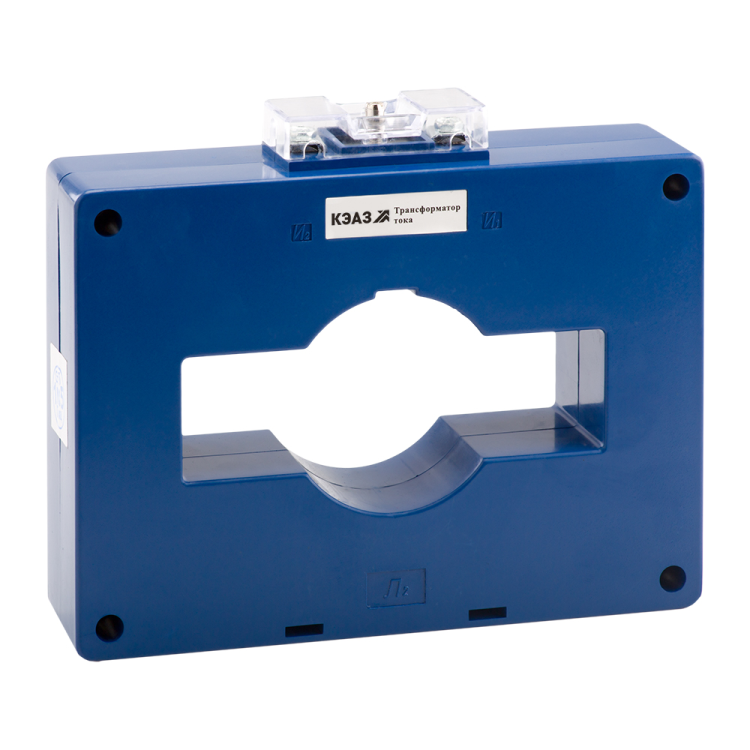

Трансформатор тока измерительный ТТК-100-1600/5А-15ВА-0.5S-УХЛ3 - 239707 КЭАЗ

Трансформатор тока измерительный ТТК-100-1600/5А-15ВА-0,5S-УХЛ3 предназначен для точного измерения переменного тока до 1600 А в цепях напряжением до 1000 В. Бренд КЭАЗ обеспечивает надёжность этого устройства, соответствующего ГОСТ 7746. Артикул 239707 указывает на конкретную модификацию с классом точности 0,5S и климатическим исполнением УХЛ3.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-1600/5А-15ВА-0,5S-УХЛ3 используется для передачи сигнала тока от силовой цепи к измерительным приборам - счетчикам энергии, амперметрам, реле защиты. Применяется в распределительных щитах, на подстанциях, в промышленных установках с высокими токами. Подходит для систем автоматизации, где важна точность измерений даже при малых перегрузках.

Технические характеристики

• Номинальный первичный ток: 1600 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Класс точности: 0,5S - гарантирует погрешность не более 0,5% в широком диапазоне токов, включая низкие значения (до 1% от номинала);
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую может обслужить трансформатор без потери точности;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепью;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Диаметр отверстия: 62 мм - позволяет протянуть через него проводник сечением до ~240 мм2;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги; устанавливается внутри корпуса;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Подключение вторичной обмотки: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жестко в щите;
• Монтажное исполнение: с окном - проходной тип, не требует разрывания цепи при установке.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-100-1600/5А-15ВА-0,5S-УХЛ3 совместим с любыми устройствами, рассчитанными на входной ток 5 А. Для правильной работы необходимо соблюдать полярность выводов (обозначены L1/L2). Монтаж выполняется на подготовленную поверхность: токоведущий провод пропускается через центральное отверстие 62 мм, затем трансформатор фиксируется на DIN-рейке или болтах. Вторичная цепь должна быть замкнута во время работы - размыкание под нагрузкой вызовет опасное перенапряжение!

Безопасность и стандарты

Изделие соответствует ГОСТ 7746 и имеет сертификат соответствия. Защита от прикосновения реализована конструкцией - доступ к токоведущим элементам невозможен при установленном состоянии. Наличие фактора FS 10 снижает риск повреждения при аварийных токах. Установка допускается только в помещениях с контролируемой средой, так как степень защиты IP20 не предполагает работу на открытом воздухе или в сырых местах.

Преимущества

• Высокая точность класса 0,5S - идеальна для коммерческого учёта электроэнергии;
• Проходная конструкция с окном - не требуется отключение питания при установке или замене;
• Широкий диапазон рабочих токов благодаря FS 10 - устойчив к импульсным перегрузкам;
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных условиях;
• Винтовое подключение - прочное и долговечное соединение без необходимости пайки.

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц;
• Запрещено размыкать вторичную цепь при наличии тока в первичной - возникает опасное напряжение (>1000 В);
• Не предназначена для открытого монтажа - IP20 не защищает от воды и пыли, требует установки в закрытый шкаф;
• Максимальная нагрузка 15 В·А - нельзя подключать несколько приборов суммарной мощностью выше этого значения;
• Диаметр отверстия 62 мм - не подходит для проводов больше 80–90 мм2 (необходимо проверять внешний диаметр изоляции).

Примеры использования

• Учёт потребления на главном вводе промышленного предприятия;
• Подключение к цифровому счётчику в распределительном щите 10 кВ/0,4 кВ;
• Система контроля тока на конвейере или насосной станции с двигателем 1000–1600 А;
• Автоматизация технологических линий с использованием реле защиты по току.

Практические советы

• Выбирайте трансформатор с запасом по мощности: если нагрузка близка к 15 В·А, используйте два параллельных прибора или выбирайте модель с большей мощностью;
• Проверьте диаметр кабеля - он должен свободно проходить через 62 мм, не деформируя изоляцию;
• Обязательно пометьте полярность выводов (L1-L2) при подключении - неверная фазировка исказит показания счётчика;
• При замене старого трансформатора - не забудьте отключить питание и замкнуть вторичную цепь перед отсоединением;
• Для длительной эксплуатации в условиях вибраций - дополнительно закрепите трансформатор на плате или в специальной рамке.
