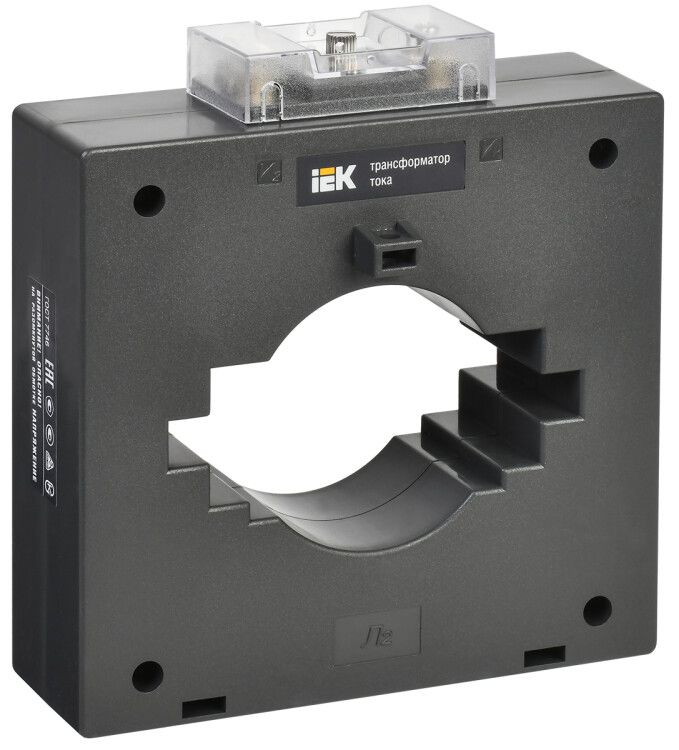

Трансформатор тока ТТИ-100 1200/5А 15ВА класс точности 0.5 - ITT60-2-15-1200 IEK

Трансформатор тока ТТИ-100 1200/5А 15ВА класс точности 0,5 от IEK предназначен для преобразования больших токов до 1200 А в безопасный вторичный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Этот трансформатор тока ТТИ-100 соответствует ГОСТ 7746 и имеет официальное внесение в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-100 1200/5А 15ВА класс точности 0,5 применяется в цепях коммерческого и технического учёта электроэнергии, где требуется точное измерение тока. Он обеспечивает передачу сигнала на счётчики, устройства защиты, реле и другие измерительные приборы. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ напряжением до 660 В. Часто используется на промышленных объектах: на станциях, конвейерах, в системах питания крупного оборудования.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов;
• Номинальная мощность: 15 В·А - нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Напряжение изоляции: 660 В - допустимое напряжение сети, для которой предназначен трансформатор;
• Тип исполнения: катушечный - магнитопровод выполнен в виде кольца с отверстием для прохода провода;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жёстко закрепляется на плате;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение с кабелями сечением до 2,5 мм2;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри корпуса;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и влажности до 95% при 25 C;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: есть - подтверждено соответствие ГОСТ 7746 и ТУ 3414-001-18461115-2006;
• Номер в госреестре: 28139-12 - легализован для использования в системах коммерческого учёта.

Совместимость и монтаж

Трансформатор тока ТТИ-100 1200/5А 15ВА класс точности 0,5 имеет монтажное исполнение «с окном» - проводник первичной цепи (например, шина 1200 А) пропускается через центральное отверстие. Монтаж выполняется на монтажной плате или DIN-рейке. Для правильной работы необходимо соблюдать полярность: вход и выход вторичной обмотки должны быть подключены согласно схеме. Нагрузка на вторичную обмотку не должна превышать 15 В·А - иначе возрастёт погрешность. Обязательно использовать только медные провода сечением до 2,5 мм2. Перед монтажом убедитесь, что первичный проводник полностью проходит через центр окна - смещение вызывает искажение измерений.

Безопасность и стандарты

Трансформатор тока ТТИ-100 1200/5А 15ВА класс точности 0,5 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Защита от прикосновения реализована конструкцией - доступ к токоведущим элементам невозможен при установленном состоянии. Сертификат об утверждении типа средства измерений позволяет применять этот трансформатор в системах, где требуется законодательно подтверждённая точность учёта. Применение вне указанных условий (например, выше 660 В или при перегрузке) запрещено.

Преимущества

• Высокая точность класса 0,5 - необходима для коммерческого учёта и контроля расхода энергии;
• Долгий срок службы - 25 лет снижают затраты на обслуживание;
• Подтверждённая сертификация - внесён в госреестр, что исключает проблемы с контролирующими органами;
• Надёжное винтовое подключение - минимизирует риск плохого контакта;
• Устойчивость к климатическим воздействиям - работает в условиях УХЛ3, включая холодные помещения и повышенную влажность.

Ограничения применения

• Не предназначен для работы при напряжении выше 660 В - возможен пробой изоляции;
• Запрещена работа во вторичной цепи при разрыве - это создаёт опасное высокое напряжение на выводах;
• Не следует использовать с нагрузкой больше 15 В·А - потеря точности и искажение показаний;
• IP20 не обеспечивает защиту от пыли и брызг - обязательно монтаж в герметичном или закрытом щите;
• Не подходит для переменного тока с частотой ниже 45 Гц или выше 65 Гц - указан только для 50 Гц.

Примеры использования

• Установка в щитах коммерческого учёта на предприятиях с мощностью до 1 МВт;
• Подключение к многотарифным счётчикам в цехах с большим количеством двигателей;
• Интеграция в системы автоматического управления насосными станциями и компрессорами;
• Измерение тока в шинах распределительных устройств 660 В на заводах и элеваторах.

Практические советы

• Перед установкой проверьте целостность изоляции и отсутствие механических повреждений - даже малый трещины могут нарушить точность;
• Обязательно используйте перемычку или шунт на вторичной обмотке при отключении приборов - предотвращает возникновение высокого напряжения;
• Выбирайте кабель для вторичной цепи с минимальной длиной и достаточным сечением - чтобы не превысить допустимую нагрузку 15 В·А;
• При использовании нескольких трансформаторов тока ТТИ-100 в одной системе - следите за одинаковым направлением намотки и полярностью;
• Для точного учёта рекомендуется периодически проверять баланс токов - особенно после ремонта или замены оборудования.
