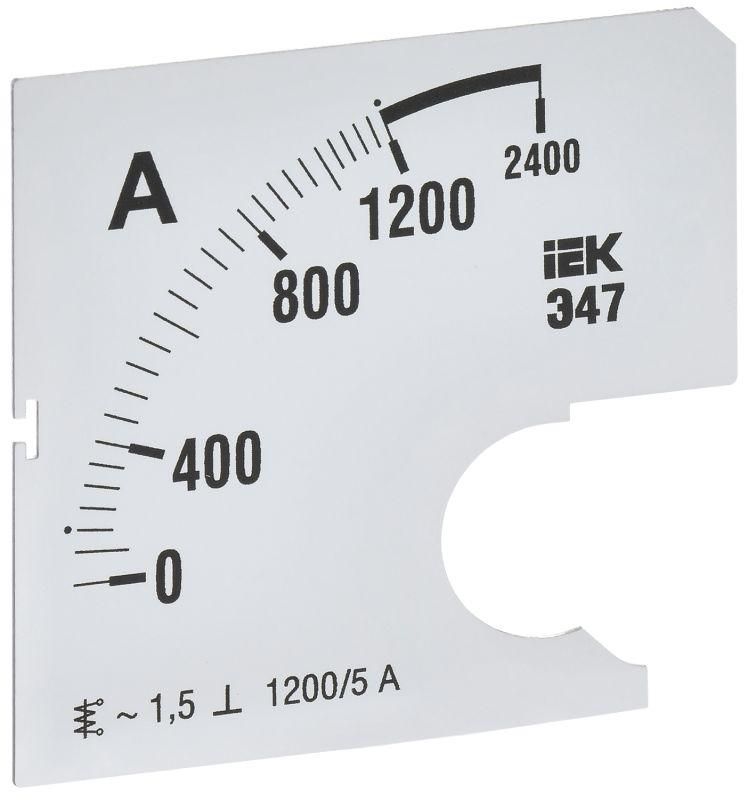

Шкала сменная для амперметра Э47 1200/5А класс точности 1,5 72х72мм - IPA10D-SC-1200 IEK

Шкала сменная для амперметра Э47 1200/5А класс точности 1,5 72х72мм - заменяемый элемент измерительной системы, предназначенный для установки на амперметр Э47 с токовым входом 5 А. Подходит для модернизации или ремонта существующих приборов бренда IEK, артикул ipa10d-sc-1200.

Назначение и область применения

Шкала сменная для амперметра Э47 1200/5А класс точности 1,5 72х72мм используется для изменения предела измерения тока в уже установленном амперметре Э47. Она не является самостоятельным прибором - её устанавливают вместо старой шкалы на корпус амперметра, чтобы отображать значения до 1200 А при первичном токе 5 А. Применяется в распределительных щитах, на панелях управления, в системах автоматизации, где требуется контроль больших токов: например, на вводах, питании двигателей, конвейерах, сварочных аппаратах.

Технические характеристики

• Номинальный диапазон шкалы: 0–1200 А - соответствует измерению тока через внешний трансформатор тока 1200/5 А;
• Габаритные размеры: 72×72 мм - совпадает со стандартными габаритами амперметра Э47, обеспечивает точную посадку;
• Угол поворота стрелки: 90° - стандартный ход механизма для аналоговых приборов этого типа;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-18 А при 1200 А);
• Способ монтажа: встраиваемый - фиксируется на лицевой части амперметра Э47 без инструментов.

Совместимость и монтаж

Шкала сменная для амперметра Э47 1200/5А класс точности 1,5 72х72мм совместима исключительно с амперметрами Э47 класса точности 1,5, имеющими механический механизм и посадочное место 72×72 мм. Устанавливается на приборы IEK артикул IPA10-5-0000-A. Для замены необходимо:

• Отключить питание цепи;
• Снять переднюю крышку амперметра;
• Аккуратно удалить старую шкалу, не повредив ось стрелки;
• Установить новую шкалу, выровняв нулевую отметку по стрелке в состоянии покоя;
• Закрыть крышку и проверить работу при подаче минимального тока.

Не используйте шкалу с другими типами приборов - даже при одинаковых размерах механизм может отличаться.

Преимущества

• Простая замена без необходимости менять весь прибор - снижает затраты на обслуживание;
• Сохраняет оригинальную точность и надёжность амперметра Э47;
• Стандартный форм-фактор 72×72 мм - легко интегрируется в существующие панели;
• Чёткая, контрастная градуировка - удобна для считывания в условиях слабого освещения.

Ограничения применения

• Подходит только для работы с трансформаторами тока 1200/5 А - нельзя использовать с другими коэффициентами (например, 600/5 или 2000/5);
• Не предназначен для постоянной нагрузки выше 1200 А - перегрузка вызывает искажение показаний и риск повреждения механизма;
• Работает только с аналоговыми амперметрами Э47; несовместима с цифровыми приборами;
• Не защищён от воздействия влаги или пыли - требует установки внутри закрытых щитов с IP ≥ 54.

Примеры использования

• Замена шкалы на вводном автоматическом выключателе в промышленном щите, где меняется мощность оборудования;
• Обновление прибора после замены трансформатора тока с 600/5 на 1200/5;
• Ремонт старого амперметра Э47 в цеховой линии, когда новый прибор недоступен;
• Настройка контроля тока в системе питания крупного насоса или компрессора.

Практические советы

• Перед установкой проверьте соответствие трансформатора тока - он должен быть именно 1200/5 А, иначе показания будут неверными;
• При монтаже не касайтесь стрелки руками - масло с кожи может влиять на её движение;
• Если стрелка не стоит точно на нуле после установки - осторожно подрегулируйте её положение плоскогубцами с изолированными ручками;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу и смазать градуировку;
• Для долговечности рекомендуется применять шкалу только в помещениях с температурой от –25C до +55C.
