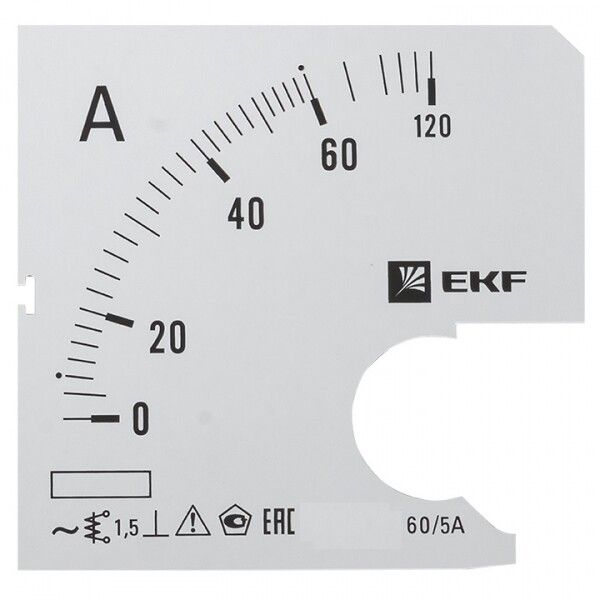

Шкала сменная для A961 60/5А-1,5 PROxima | s-a961-60 EKF

Шкала сменная для A961 60/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-961, позволяющий точно отображать значения тока до 60 А при номинальном вторичном токе 5 А. Подходит для установки в щитовое оборудование промышленных и бытовых объектов.

Назначение и область применения

Шкала сменная для A961 60/5А-1,5 предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-961. Она используется там, где требуется перенастройка показаний тока без замены всего прибора - например, при смене трансформаторов тока или изменении пределов измерения. Применяется в распределительных щитах, панелях управления, электроустановках промышленных предприятий, жилых и общественных зданий.

Технические характеристики

• Номинальный ток: 60 А - максимальное значение, которое можно измерить при использовании с трансформатором тока 60/5 А;
• Тип изделия: амперметр аналоговый - отображает значение тока механической стрелкой;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения;
• Шкала превышения тока: да - позволяет считывать значения выше номинала (например, до 80–100%), что важно для диагностики перегрузок;
• Шкала сверхтока: да - дополнительно выделенные отметки для контроля кратковременных перегрузок;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от начала до конца шкалы, обеспечивает хорошую читаемость;
• Габаритные размеры: 96×96×0 мм - совпадает с форм-фактором стандартных приборов серии PROxima; толщина 0 мм указывает на то, что шкала плоская и монтируется поверх лицевой панели;
• Способ монтажа: установка в корпус - требует демонтажа крышки амперметра для замены шкалы.

Совместимость и монтаж

Шкала сменная для A961 60/5А-1,5 совместима исключительно с амперметрами серии AMA-961 от EKF PROxima. Устанавливается только на устройства с тем же типом механизма и габаритами 96×96 мм. Для замены необходимо:

• Отключить питание оборудования;
• Снять крышку передней панели амперметра;
• Аккуратно удалить старую шкалу, не повредив механизм;
• Закрепить новую шкалу по меткам совмещения;
• Проверить положение стрелки на нуле - при необходимости провести регулировку.

Не используйте шкалу с другими моделями - даже если они имеют одинаковые размеры, внутренние механизмы могут отличаться.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61010-1 для измерительных приборов в электроустановках. Класс защиты IP20 - подходит только для установки внутри закрытых щитов, защищённых от доступа посторонних предметов и пальцев. Не предназначено для использования во влажных, пыльных или взрывоопасных средах.

Преимущества

• Экономия времени и средств - не нужна замена всего амперметра при смене трансформатора тока;
• Высокая надёжность - механический принцип работы не зависит от питания;
• Чёткая визуализация - шкала с превышением и сверхтоком позволяет оперативно определить перегрузку;
• Стандартный форм-фактор - легко интегрируется в существующие щиты без доработки.

Ограничения применения

• Подходит только для цепей переменного тока - не работает в постоянном токе;
• Требует обязательного использования с трансформатором тока 60/5 А - нельзя подключать напрямую к сети;
• Не рассчитана на частые замены - многократная установка может повредить фиксацию или механизм;
• Не подходит для открытых площадок, улиц, помещений с высокой влажностью или запылённостью.

Примеры использования

• Замена шкалы после установки нового трансформатора тока 60/5 А на вводе в распределительном щите;
• Настройка показаний на станке после изменения нагрузки - вместо замены прибора просто меняют шкалу;
• Обновление маркировки в щите при реконструкции системы учёта энергии;
• Резервная шкала для аварийного восстановления показаний в случае повреждения основной.

Практические советы

• Перед установкой проверьте соответствие трансформатора тока - он должен быть именно 60/5 А, иначе показания будут некорректны;
• При замене шкалы следите, чтобы стрелка не задевала её поверхность - возможны трения и заедания;
• Храните запасные шкалы в сухом месте - бумага или плёнка шкалы могут деформироваться от влаги;
• Если стрелка не возвращается в ноль - возможно, поврежден механизм; шкала сама по себе не исправляет эту проблему;
• Для удобства обслуживания пометьте шкалу номером или назначением - особенно если в одном щите несколько амперметров.
