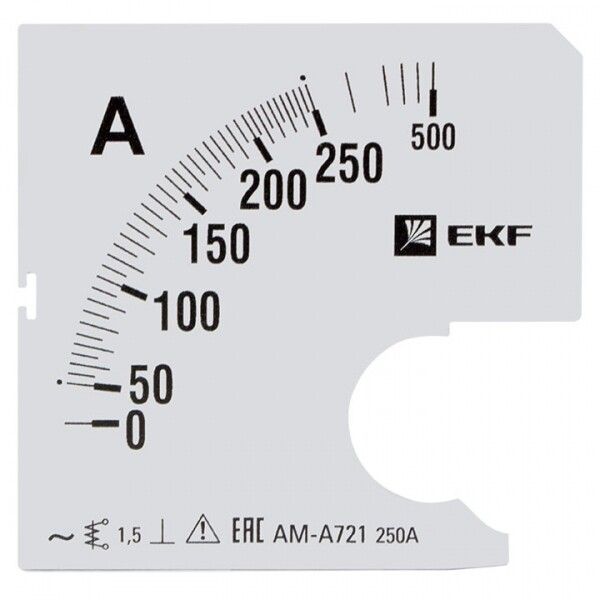

Шкала сменная для A721 250/5А-1,5 EKF PROxima | s-a721-250

Шкала сменная для A721 250/5А-1,5 от EKF предназначена для замены оригинальной шкалы в аналоговом амперметре AMA-721, обеспечивая точную визуализацию значений тока до 250 А. Эта шкала совместима с моделями серии PROxima и используется в промышленных и бытовых электрощитах.

Назначение и область применения

Шкала сменная для A721 250/5А-1,5 служит для замены повреждённой или устаревшей шкалы в аналоговом амперметре AMA-721. Она позволяет перенастроить прибор на новый диапазон измерений без замены всего устройства. Применяется в электрощитах промышленных объектов, жилых домов, офисов и других закрытых помещений, где требуется контроль тока в цепях переменного тока.

Технические характеристики

• Диапазон измерения тока: 0–250 А
• Номинальное конечное значение шкалы: 250 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип изделия: амперметр (аналоговый, с механической стрелкой)
• Наличие шкалы сверхтока: да - возможность считывать значения выше 250 А (до 300–400 А, в зависимости от модели прибора)
• Наличие шкалы превышения тока: да - выделенные отметки для сигнализации опасных уровней нагрузки
• Максимальный угол отклонения стрелки: 90° - оптимизировано для компактных щитов
• Габаритные размеры: 72×72 мм - соответствует стандартному формату приборов серии A721
• Способ монтажа: установка в корпус - требует демонтажа лицевой панели амперметра

Совместимость и монтаж

Шкала сменная для A721 250/5А-1,5 совместима исключительно с амперметрами AMA-721 и другими приборами серии A721 от EKF, имеющими тот же тип механизма и размеры. Для замены необходимо:

• Отключить питание электрощита;
• Извлечь амперметр из панели;
• Снять старую шкалу (обычно фиксируется защёлками или винтами);
• Установить новую шкалу, совместив ось стрелки с центром;
• Закрепить и проверить свободное движение стрелки без задеваний.

Не рекомендуется использовать шкалу с другим типом прибора - даже при совпадении размеров возможны некорректные показания из-за различий в чувствительности механизма.

Преимущества

• Экономия средств - замена только шкалы вместо полной замены амперметра;
• Быстрая реставрация - восстанавливает работоспособность прибора за 5–10 минут;
• Сохранение заводской точности - изготовлена по тем же технологическим нормам, что и оригинал;
• Поддержка двух функциональных зон - основная шкала + шкала сверхтока и превышения тока для оперативного реагирования.

Ограничения применения

• Работает только с приборами AMA-721 и аналогичными по конструкции; несовместима с цифровыми амперметрами или приборами других серий;
• Не предназначена для открытых или влажных сред - требует защиты внутри щита с классом IP не ниже IP54;
• Не подлежит ремонту - при повреждении печати или деформации шкалы её следует заменить полностью;
• Не рассчитана на постоянные перегрузки выше 250 А - длительная работа в режиме сверхтока снижает срок службы механизма.

Примеры использования

• Контроль тока на входе распределительного щита в многоквартирном доме;
• Мониторинг нагрузки на двигатель насоса в системе водоснабжения;
• Настройка и диагностика оборудования на производстве - например, конвейера или сварочного аппарата;
• Обновление старых щитов после замены трансформаторов тока с коэффициентом 250/5 А.

Практические советы

• Перед установкой проверьте, чтобы стрелка амперметра находилась в положении «нуль» - при необходимости выполните механическую регулировку.
• Убедитесь, что шкала плотно прилегает к поверхности корпуса - зазоры могут вызвать искажение показаний.
• При использовании с трансформаторами тока 250/5 А - шкала уже правильно масштабирована, дополнительные расчеты не нужны.
• При замене шкалы сохраните старую - она может потребоваться для сравнения при диагностике неисправностей.
• Не используйте шкалу в условиях сильной вибрации - это может привести к преждевременному износу подвижных частей прибора.
