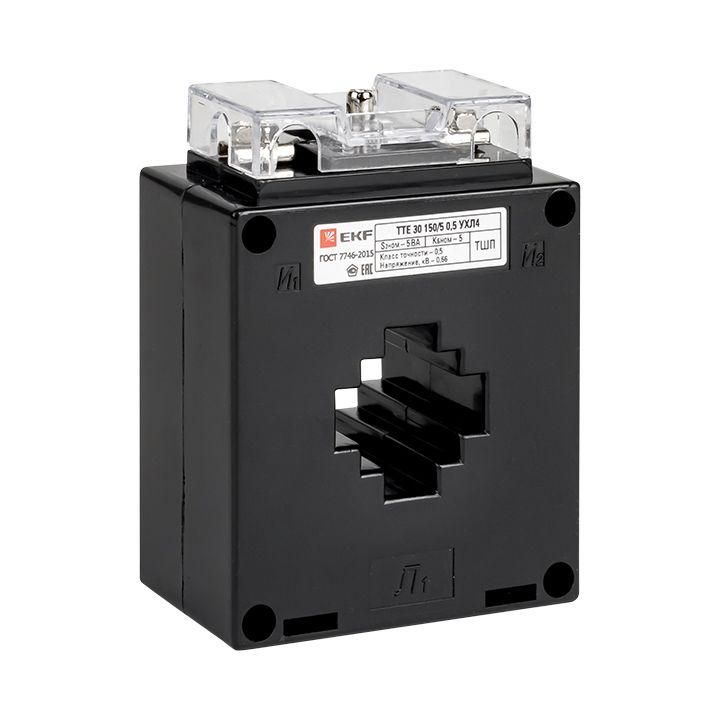

Трансформатор тока ТТЭ-30-250/5А класс точности 0,5 EKF PROxima | tc-30-250 tte-30-250 tc-30-250;tte-30-250

Трансформатор тока ТТЭ-30-250/5А класс точности 0.5 5В.А от EKF предназначен для преобразования высокого тока в безопасный уровень, подходящий для подключения измерительных приборов и систем защиты. Этот трансформатор тока используется в сетях переменного тока 50 Гц с напряжением до 660 В и монтируется на монтажную плату через окно для прохода провода.

Назначение и область применения

Трансформатор тока ТТЭ-30-250/5А класс точности 0.5 5В.А служит для передачи точного сигнала тока от силовой цепи к измерительным приборам, устройствам защиты, автоматики и счетчикам электроэнергии. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), шкафах управления и других местах, где требуется контроль потребляемого тока без прямого подключения приборов к высокому току.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный ток, который можно измерить без перегрузки;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Напряжение изоляции: 660 В - допустимое напряжение сети, в которой работает трансформатор;
• Частота: 50 Гц - оптимальная частота сети, соответствует стандартам РФ и стран СНГ;
• Коэффициент безопасности (FS): 10 - способен выдерживать кратковременные перегрузки до 10× номинального тока (до 2500 А);
• Габариты: 23,6 × 31 × 31 мм - компактный размер для установки в плотных распределительных устройствах;
• Тип подключения: винтовые зажимы - надежное и проверенное соединение для вторичной обмотки;
• Монтажное исполнение: с окном - позволяет установить без разрезания провода, просто продеть фазный проводник;
• Степень защиты: IP00 - нет защиты от внешних воздействий, требует установки внутри закрытых корпусов;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможны колебания температуры и повышенная влажность;
• Диапазон рабочих температур: от –45 C до +55 C - широкий интервал, подходит для необогреваемых помещений и зимней эксплуатации;
• Нормативный документ: ГОСТ 7746-2001 - соответствие государственному стандарту на трансформаторы тока;
• Сертификация: да - имеет необходимые сертификаты для использования в России.

Совместимость и монтаж

Трансформатор тока ТТЭ-30-250/5А класс точности 0.5 5В.А устанавливается на монтажную плату с помощью крепежных элементов, входящих в комплект. Монтаж осуществляется путём протягивания одного фазного проводника через центральное окно - разрыв цепи не нужен. Для работы необходимо подключить вторичную обмотку к измерительному прибору (например, амперметру, счетчику, реле защиты) с использованием медных проводов сечением не менее 1,5 мм2. Обязательно соблюдать полярность: выводы S1 и S2 должны быть правильно направлены согласно схеме подключения. Нагрузка на вторичную обмотку не должна превышать 5 В·А - иначе точность снижается.

Безопасность и стандарты

Трансформатор тока ТТЭ-30-250/5А класс точности 0.5 5В.А соответствует требованиям ГОСТ 7746-2001 и имеет официальную сертификацию. Коэффициент безопасности FS=10 гарантирует сохранение целостности при кратковременных перегрузках, что повышает надежность системы защиты. Однако из-за степени защиты IP00 запрещено использовать вне защищённых корпусов - открытая установка недопустима. Все операции по монтажу следует выполнять при отключенном питании.

Преимущества

• Высокая точность класса 0.5 - идеально для учётных и контролирующих систем;
• Компактные габариты - легко встраивается даже в малогабаритные щиты;
• Винтовое соединение - прочное и долговечное, исключает случайное отсоединение;
• Изготовлен по ГОСТ - гарантированное качество и взаимозаменяемость с аналогами;
• Широкий температурный диапазон - подходит для условий с экстремальным климатом;
• Подключение без разрыва цепи - экономит время при монтаже и модернизации.

Ограничения применения

• Не на постоянном токе - работает только с переменным током 50 Гц;
• Запрещена работа при холостом ходе вторичной обмотки - замыкание обязательно!
• IP00 - нельзя применять в условиях пыли, влаги, доступа людей или животных - обязательна герметизация в корпусе;
• Нельзя использовать с нагрузкой выше 5 В·А - риск искажения показаний и перегрева;
• Не рекомендован для многожильных проводов толще 8–9 мм - внутреннее окно рассчитано на одножильный провод Ø~8 мм.

Примеры использования

• Установка в щите ВРУ для подключения электросчётчика;
• Интеграция в систему автоматического управления насосными станциями;
• Контроль тока в конвейерах, станках с ЧПУ и другом промоборудовании;
• Модуль защиты от перегрузки в распределительных шкафах;
• Обновление старых систем учёта без замены основного кабеля.

Практические советы

• Перед монтажом всегда проверьте, чтобы вторичная обмотка была замкнута - размыкание под нагрузкой опасно!
• Выбирайте провода для вторичной цепи с минимальной длиной и достаточным сечением - длинные слаботочные линии увеличивают погрешность;
• При установке нескольких трансформаторов в одном щите следите за расстоянием между ними - они могут влиять друг на друга при больших токах;
• Проверяйте посадочный диаметр окна: он рассчитан на проводники до ~8 мм - используйте жилы сечением до 6 мм2;
• Для точного учёта лучше всего сочетать этот трансформатор тока с приборами того же класса точности - 0.5 или выше.
