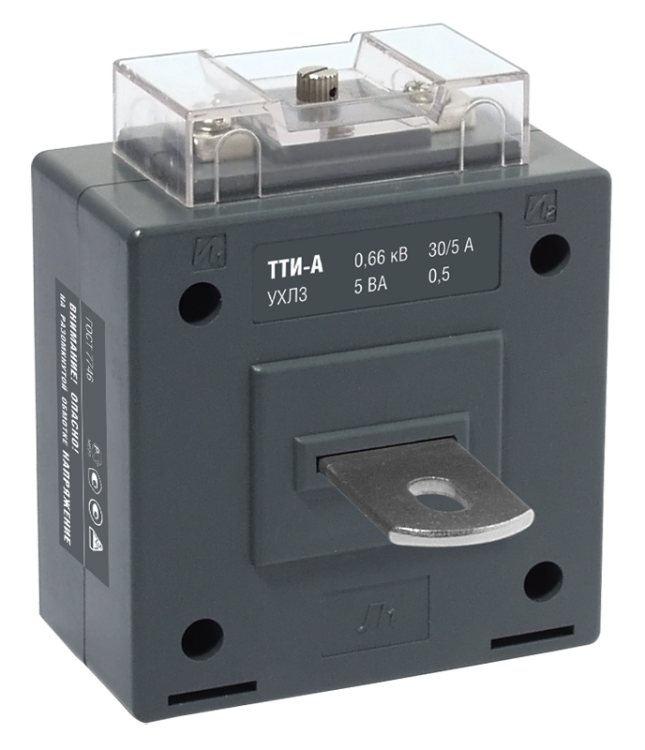

Трансформатор тока ТТИ-А 250/5А с шиной 5ВА класс точности 0.5 - ITT10-2-05-0250 IEK

Трансформатор тока ТТИ-А 250/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, устройства защиты и контроля. Этот трансформатор тока ТТИ-А 250/5А 5ВА класс точности 0.5 используется в системах коммерческого учёта электроэнергии и соответствует жёстким нормам ГОСТ 7746.

Назначение и область применения

Трансформатор тока ТТИ-А 250/5А 5ВА класс точности 0.5 применяется в промышленных и коммунальных сетях для:

• измерения тока в цепях переменного тока до 250 А;
• передачи сигнала на электросчётчики, реле защиты, контроллеры и другие измерительные приборы;
• коммерческого учёта электроэнергии - например, на вводах в здания, на участках распределительных щитов, в подстанциях.

Подходит для установки в силовые шкафы, распределительные пункты и автоматические системы управления технологическими процессами.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный рабочий ток, который можно измерять без перегрузки.
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством стандартных измерительных приборов.
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в рабочем диапазоне, что соответствует требованиям для коммерческого учёта.
• Номинальная вторичная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности.
• Рабочее напряжение: 660 В - допустимое напряжение изолирующей части, не влияющее на работу трансформатора.
• Исполнение: катушечный тип с монтажной платой и шиной - позволяет легко закрепить на проводе без разрыва цепи.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или внутреннюю поверхность шкафа через крепёжные отверстия.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение с проводами сечением до 2,5 мм2.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и влажности до 98 % при 25 C, подходит для помещений с умеренным климатом.

Совместимость и монтаж

Трансформатор тока ТТИ-А 250/5А 5ВА класс точности 0.5 имеет конструкцию с шиной - провод первичной цепи проходит через центральное отверстие. Монтаж выполняется без разрыва линии:

• Закрепите корпус на монтажной плате или DIN-рейке с помощью встроенных креплений.
• Протяните первичный проводник (до 250 А) через центральное окно трансформатора - он не контактирует с корпусом.
• Подключите вторичную обмотку к измерительному прибору: красный провод - “+”, белый - “−” (по цветовой маркировке).
• Обязательно замкните вторичную цепь - разрыв при работе вызывает опасное повышение напряжения!

Не используйте трансформатор для многожильных проводов с внешним диаметром более 15 мм - они не поместятся в окне.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006.
• Прошёл испытания и внесён в Госреестр средств измерений № 28139-12.
• Имеет свидетельство об утверждении типа средства измерений - легально применяем в системах оплаты электроэнергии.
• Оснащён защитой от прикосновения - исключает контакт с токоведущими элементами при установленном корпусе.
• Сертифицирован - подтверждено соответствие требованиям безопасности и метрологии.

Преимущества

• Высокая точность класса 0.5 - необходима для официального учёта и аудита расхода энергии.
• Устойчивость к перегрузкам - сохраняет работоспособность даже при кратковременных скачках тока выше 250 А.
• Долгий срок службы - 25 лет гарантируют минимальные затраты на обслуживание.
• Проверенная конструкция - трансформаторы ТТИ получили серебряную медаль на конкурсе «Лучшее электрооборудование-2005».
• Простота установки - не требует демонтажа провода, удобен для модернизации существующих систем.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не использовать в средах с агрессивными газами, паром или маслом - материал изоляции не рассчитан на такие воздействия.
• Максимальная вторичная нагрузка - 5 В·А. Подключайте только приборы с суммарной нагрузкой ≤ 5 В·А (например, один счётчик или два маломощных реле).
• Не допускается размыкание вторичной цепи во время работы - риск возникновения высокого напряжения и повреждения оборудования.
• Не подходит для постоянного тока - работает только с переменным током 50–60 Гц.

Примеры использования

• Установка на входе в жилой дом для подключения электронного счётчика электроэнергии.
• Интеграция в автоматический щит управления насосной станцией - передача сигнала тока на PLC.
• Монтаж на распределительном щите промышленного цеха для контроля нагрузки на конвейеры.
• Замена старых трансформаторов в системах учёта, где требуется повышенная точность (класс 0.5 вместо 1,0).

Практические советы

• Перед монтажом проверьте, чтобы первичный провод был плотно вставлен в центральное отверстие - плохой контакт снижает точность.
• Выбирайте вторичные приборы с нагрузкой не более 5 В·А. Для больших нагрузок используйте трансформаторы с мощностью 10 В·А и выше.
• При использовании нескольких трансформаторов на одной шине соблюдайте интервал между ними - минимум 10 мм для предотвращения взаимного влияния.
• При замене трансформатора тока ТТИ-А 250/5А 5ВА класс точности 0.5 всегда отключайте питание и убедитесь, что вторичная цепь замкнута.
• Артикулы itt102050250 и itt10-2-05-0250 - это один и тот же продукт. Оба подходят для заказа.
