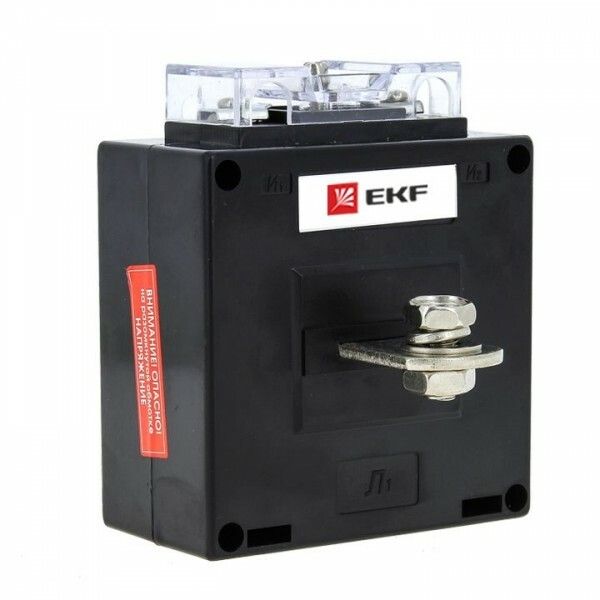

Трансформатор тока ТТЕ-А 250/5А кл. точн. 0.5 5В.А EKF tte-a-250/tc-a-250

Трансформатор тока ТТЭ-А 250/5А класс точности 0.5 5В.А от EKF предназначен для точного измерения тока в цепях переменного тока и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Модель ТТЭ-А 250/5А с коэффициентом безопасности FS 10 и медной шиной обеспечивает надежную работу в распределительных щитах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока ТТЭ-А 250/5А используется для преобразования высоких значений тока (до 250 А) в безопасный для измерительных приборов уровень - 5 А. Применяется в системах учёта электроэнергии, автоматизации и защите оборудования. Подходит для установки в вводно-распределительных устройствах (ВРУ), силовых щитах, комплектных трансформаторных подстанциях и других объектах с напряжением до 660 В и частотой 50 Гц.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный ток, который трансформатор может измерять с заданной точностью;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0.5 - погрешность измерения не превышает +-0,5% в рабочем диапазоне нагрузки; подходит для коммерческого учёта;
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую можно подключить к вторичной обмотке без потери точности;
• Коэффициент безопасности (FS): 10 - при перегрузках ток может достигать 2500 А (10×250 А), при этом трансформатор не выйдет из строя, но возможна временная потеря точности;
• Медная шина: да - позволяет легко встроить трансформатор в шинную систему без дополнительных проводов;
• Тип присоединения вторичной обмотки: винтовое - удобно для подключения контрольных кабелей, доступен для многократного демонтажа;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Напряжение: до 660 В - допустимо применение в средневольтных распределительных системах.

Совместимость и монтаж

ТТЭ-А 250/5А монтируется на медную шину, которая проходит через центральное окно трансформатора. Установка требует отключения питания и соблюдения правил электробезопасности. Вторичная обмотка подключается винтовыми зажимами - рекомендуется использовать кабели сечением не менее 1,5 мм2. Обязательно замыкание вторичной цепи при работе: разрыв цепи под нагрузкой вызывает опасное повышение напряжения!

Подходит для установки в щитах с габаритными размерами, соответствующими стандартному исполнению ТТЭ-А. Для монтажа не требуется дополнительное крепление - достаточно плотного контакта с шиной.

Безопасность и стандарты

Трансформатор тока ТТЭ-А 250/5А сертифицирован и соответствует требованиям ГОСТ Р 8.419–2014 и международным нормам IEC 61869. Наличие сертификата подтверждает соответствие требованиям к точности, термической и электромагнитной стойкости. Коэффициент безопасности FS 10 гарантирует сохранение целостности конструкции даже при кратковременных перегрузках.

Преимущества

• Высокий класс точности 0.5 - идеален для коммерческого учёта электроэнергии;
• Медная шина снижает переходное сопротивление и исключает необходимость в дополнительных соединениях;
• Винтовые зажимы обеспечивают надёжный контакт и простоту обслуживания;
• Стандартное исполнение совместимо с большинством типовых щитов и измерительных приборов;
• Коэффициент безопасности FS 10 увеличивает срок службы при аварийных режимах.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 250 А - при длительной перегрузке возрастает погрешность и риск перегрева;
• Запрещено размыкать вторичную цепь при наличии тока в первичной обмотке - возникает опасное напряжение до нескольких киловольт;
• Не работает с постоянным током - только с переменным током 50 Гц;
• Максимальная нагрузка на вторичную обмотку - 5 В·А. Подключение более чем одного прибора (например, двух счётчиков) требует проверки суммарной нагрузки;
• Не рассчитан на использование вне помещений без дополнительной защиты корпуса - IP-класс не указан, значит, не имеет пылевлагозащиты.

Примеры использования

• Учёт потребления на вводе в жилой дом или офисный комплекс;
• Подключение к цифровому счётчику электроэнергии в распределительном щите;
• Защита двигателя через реле перегрузки в промышленной автоматике;
• Контроль тока в конвейерных линиях, насосных станциях, системах вентиляции.

Практические советы

• Перед монтажом убедитесь, что номинальный ток сети не превышает 250 А - иначе точность будет нарушена;
• Проверьте суммарную нагрузку всех приборов, подключённых к вторичной обмотке: если она больше 5 В·А, используйте трансформатор с большей мощностью;
• При использовании нескольких ТТЭ-А 250/5А в одной фазе - соблюдайте одинаковое направление намотки (обозначение полярности “K1” и “K2”) для корректной работы системы учёта;
• После подключения всегда проверяйте замкнутость вторичной цепи - используйте тестер на наличие напряжения на выводах при отключенном питании;
• Для долговечной работы избегайте механических воздействий на корпус - он выполнен из композита, не предназначен для ударных нагрузок.
