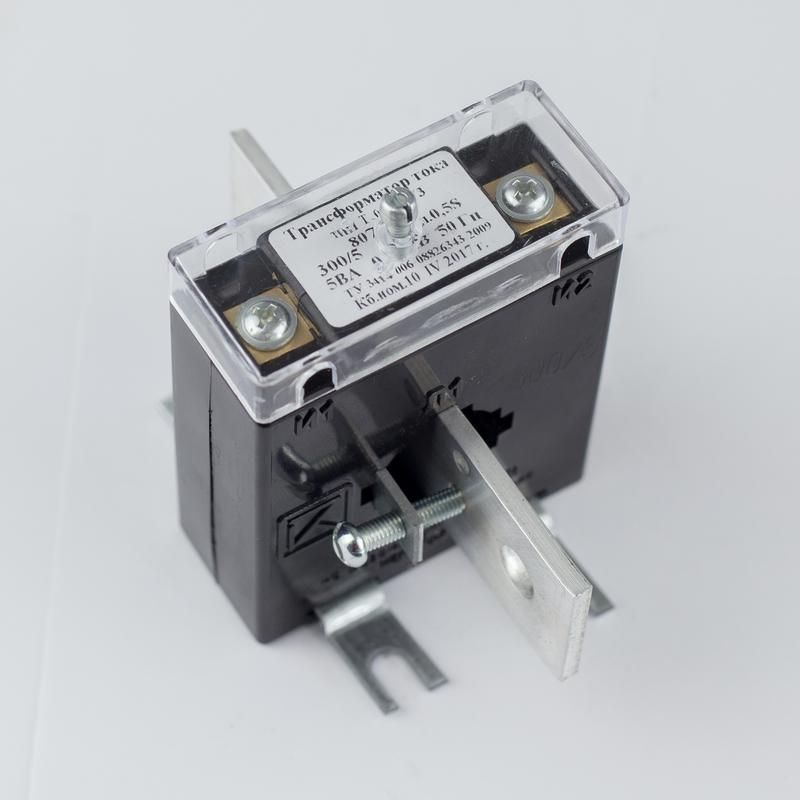

Трансформатор тока Т-0.66 250/5А кл. точн. 0.5 5В.А Кострома ОС0000003610 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 250/5А класс точности 0.5 5 ВА от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до значений, совместимых с измерительными приборами и устройствами защиты. Артикул ос0000003610 соответствует однофазному исполнению с номинальным первичным током 250 А.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 250/5А класс точности 0.5 5 ВА используется для преобразования больших токов (до 250 А) в стандартизированный вторичный ток 5 А. Это позволяет подключать к сети измерительные приборы - амперметры, счетчики энергии, реле защиты - без прямого контакта с высокими токами. Применяется в распределительных щитах, на подстанциях, в промышленных установках с нагрузкой до 250 А. Особенно актуален в системах релейной защиты, где требуется точное определение аварийных токов.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный рабочий ток, который можно измерять через трансформатор;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор;
• Номинальная мощность: 5 В·А - суммарная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в рабочем диапазоне токов; подходит для коммерческого учета энергии;
• Коэффициент безопасности FS 10 - при КЗ ток во вторичной цепи не превысит в 10 раз номинальный ток 5 А, что защищает приборы от перегрузки;
• Однофазное исполнение - работает в одной фазе трехфазной системы или в однофазных сетях;
• Одна вторичная обмотка - только один канал измерения или защиты;
• Винтовое присоединение вторичной обмотки - надежное и проверенное соединение проводов;
• Монтаж с шиной - устанавливается на проходную шину без дополнительных креплений.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 250/5А класс точности 0.5 5 ВА монтируется непосредственно на силовую шину. Диаметр шины должен соответствовать внутреннему окну трансформатора - типовое исполнение рассчитано на шины сечением до 40–50 мм2. Перед установкой необходимо отключить питание и убедиться, что шина не находится под напряжением. Вторичная обмотка всегда должна быть замкнута на нагрузку (измерительный прибор или реле); разрыв цепи при работе под током опасен - возникает высокое напряжение, возможен пробой изоляции и повреждение оборудования. Подключение проводов выполняется через винтовые зажимы: затяжка должна быть достаточной, чтобы исключить нагрев и искрение.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 250/5А класс точности 0.5 5 ВА сертифицирован и соответствует требованиям ГОСТ Р 8.629-2015 и МЭК 61869-2. Коэффициент безопасности FS 10 гарантирует защиту вторичных цепей при токе короткого замыкания. Устройство не содержит масла и не требует специального обслуживания. Работает в температурном диапазоне от -25C до +40C. Не допускается использование вне закрытых помещений без дополнительной защиты от влаги и пыли - степень защиты IP не указана, поэтому применение в открытых условиях запрещено.

Преимущества

• Высокая точность класса 0.5 - подходит для учётных целей и контроля качества энергии;
• Простота монтажа на шину - экономит время и не требует демонтажа проводов;
• Стабильная работа при перегрузках благодаря коэффициенту безопасности FS 10;
• Надежное винтовое соединение вторичной обмотки - минимизирует риск плохого контакта;
• Совместим с широким спектром измерительных приборов, использующих вход 5 А.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе частотой 50 Гц;
• Рассчитан только на токи до 250 А - при превышении возможна потеря точности или перегрев;
• Не имеет защиты от внешних воздействий (IP-класс не указан) - нельзя использовать в сырых, пыльных или наружных условиях без корпуса;
• Одна вторичная обмотка - невозможно одновременно подключить несколько приборов без делителей сигнала;
• Нельзя размыкать вторичную цепь при наличии тока в первичной - это вызывает опасное напряжение на выводах.

Примеры использования

• Подключение к электросчетчику в щите управления насосной станции;
• Интеграция в систему релейной защиты двигателя 110–150 кВт;
• Контроль потребления тока на вводе в промышленный цех с нагрузкой около 200 А;
• Измерение тока в распределительном пункте 0,4 кВ с использованием аналогового амперметра.

Практические советы

• Выбирая трансформатор, убедитесь, что номинальный ток вашей шины не превышает 250 А - иначе будет недостаточная точность;
• Перед монтажом проверьте, что вторичная обмотка уже замкнута на прибор - никогда не оставляйте её разомкнутой;
• Для многоканальных решений используйте два таких трансформатора - один на каждую фазу;
• При замене старого трансформатора сохраняйте полярность подключения: L1 входит, L2 выходит - неверная фазировка исказит показания счетчиков;
• Проверяйте плотность контакта в винтовых зажимах ежегодно - особенно в условиях вибраций или частых перегрузок.
