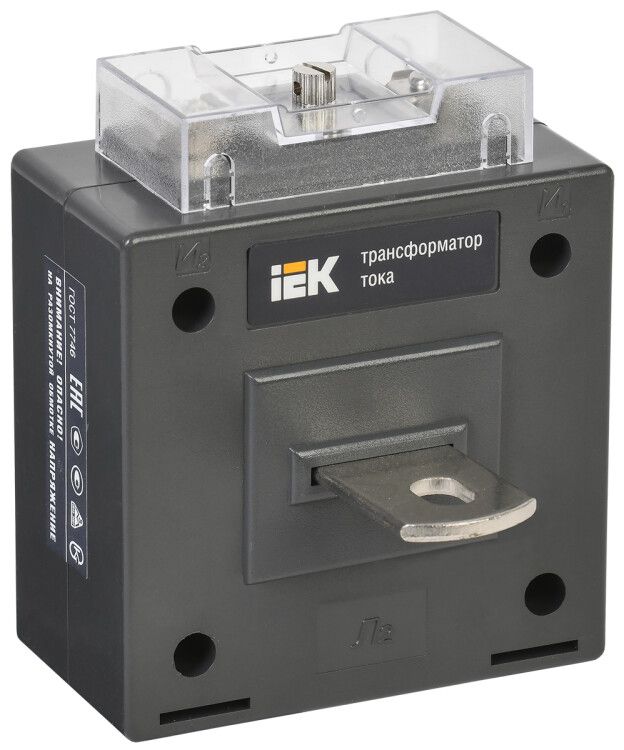

Трансформатор тока ТТИ-А 250/5А с шиной 5ВА класс точности 0.5S - ITT10-3-05-0250 IEK

Трансформатор тока ТТИ-А 250/5А 5ВА класс точности 0.5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала счетчикам, устройствам защиты и системам автоматизации. Артикул itt10-3-05-0250 соответствует модели с многовитковой катушкой и монтажом на шину.

Назначение и область применения

Трансформатор тока ТТИ-А 250/5А 5ВА класс точности 0.5S используется в системах коммерческого и технического учета электроэнергии. Он преобразует большие значения тока (до 250 А) в безопасный уровень 5 А для подключения измерительных приборов - счетчиков, реле защиты, контроллеров и аналитических модулей. Применяется в распределительных щитах, подстанциях, на промышленных объектах, где требуется высокая точность измерений при расчетах с потребителями.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 0.5S - обеспечивает погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала);
• Номинальная вторичная мощность: 5 В·А - максимальная нагрузка, которую может питать трансформатор без потери точности;
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями;
• Количество фаз: 1 - предназначен для однофазных цепей;
• Способ монтажа: монтажная плата с шиной - устанавливается прямо на силовой проводник без дополнительных креплений;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов;
• Подключение вторичной цепи: винтовые зажимы - надежное и проверенное соединение для проводов сечением до 2,5 мм2;
• Срок службы: 25 лет - рассчитан на длительную работу в промышленных условиях;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95% при отсутствии конденсата;
• Тип конструкции: многовитковый (катушечный) - обеспечивает высокую точность и стабильность параметров;
• Сертифицирован: да - имеет свидетельство об утверждении типа средств измерений (№28139-12) и внесен в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-А 250/5А 5ВА класс точности 0.5S монтируется на однопроводную шину с диаметром до 25 мм. Монтаж выполняется путем размыкания шины и вставления трансформатора - без отключения питания, если соблюдаются правила безопасности. Вторичная обмотка подключается через винтовые зажимы: красный провод - L1, черный - N. Обязательно замыкание вторичной цепи во время работы - разрыв цепи при наличии тока в первичной обмотке опасен! Для точного учета используйте кабель сечением 1–2,5 мм2 и минимальную длину до прибора. Подходит для установки в щитах IEK, Schneider Electric, ABB и других стандартах DIN-рейки.

Безопасность и стандарты

Трансформатор тока ТТИ-А 250/5А 5ВА класс точности 0.5S соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006. Конструкция имеет защиту от прикосновения - корпус предотвращает доступ к токоведущим элементам даже при открытой крышке щита. Сертификаты подтверждают соответствие требованиям к средствам измерений, что позволяет использовать его в коммерческом учете электроэнергии. Наличие записи в госреестре делает его легальным для применения в официальных договорах с энергосбытом.

Преимущества

• Высокая точность класса 0.5S - идеален для учета при низких нагрузках, когда другие трансформаторы теряют точность;
• Катушечная конструкция - меньше влияние внешних помех и температурных колебаний;
• Винтовое подключение - долговечность и отказоустойчивость в вибрационных средах;
• Монтаж на шину - экономия времени при установке, отсутствие необходимости в дополнительных клеммах;
• Срок службы 25 лет - снижает затраты на обслуживание и замену оборудования;
• Сертифицирован и внесен в госреестр - исключает проблемы с поверкой и законностью учета.

Ограничения применения

• Не применяется в трехфазных цепях - нужен три отдельных устройства;
• IP20 не допускает установку вне закрытых щитов - запрещено использование в сырых, пыльных или наружных условиях;
• Максимальная вторичная нагрузка - 5 В·А - нельзя подключать несколько приборов одновременно без расчета суммарной мощности;
• Запрещено размыкать вторичную цепь при прохождении тока в первичной - риск возникновения высокого напряжения и повреждения оборудования;
• Не предназначен для импульсных или несинусоидальных токов - возможны погрешности при работе с частотными преобразователями или сварочным оборудованием.

Примеры использования

• Установка в этажных щитах жилых домов для контроля расхода электроэнергии по квартирам;
• Подключение к цифровому счетчику в промышленном цехе с мощностью до 150 кВт;
• Интеграция в системы АСКУЭ для сбора данных с нескольких точек учета;
• Защита линий питания насосов, компрессоров и конвейеров с использованием реле перегрузки;
• Обслуживание объектов ЖКХ, где требуется подтверждение точности учета по нормативам.

Практические советы

• Перед монтажом проверьте диаметр шины - он должен подходить под внутреннее отверстие трансформатора (не менее 18 мм);
• При подключении вторичной цепи всегда используйте цветную маркировку: L1 - красный, N - черный, заземление - желто-зеленый;
• Не превышайте суммарную нагрузку на вторичную обмотку - сложите мощности всех подключенных приборов (например, счетчик 2 В·А + реле 1,5 В·А = 3,5 В·А - допустимо);
• Проверяйте целостность вторичной цепи перед включением питания - разрыв вызывает пробой изоляции;
• Для точного учета в условиях переменной нагрузки выбирайте именно класс 0.5S, а не 0.5 - он сохраняет точность при токах ниже 5% от номинала;
• При замене старого трансформатора убедитесь, что новый имеет тот же коэффициент трансформации (250/5) и класс точности - иначе будут ошибки в учете.
