Трансформатор тока Т-0.66 250/5А кл. точн. 0.5S 5В.А Кострома ОС0000031282 ФКУ ИК-1 (Кострома)

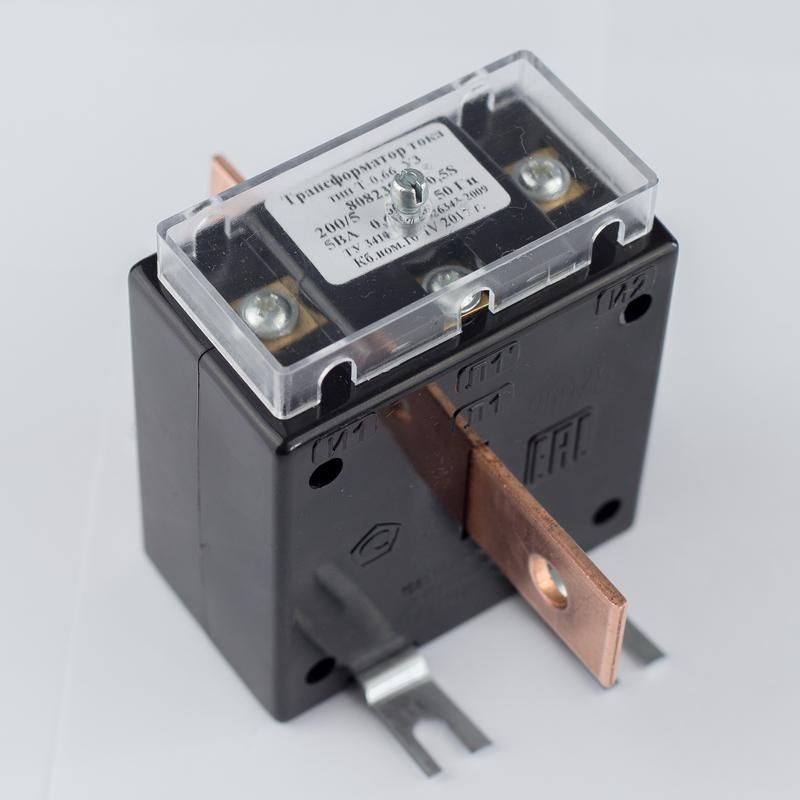

Трансформатор тока Т-0.66 250/5А класс точности 0.5S 5 ВА с шиной - устройство для безопасного измерения больших токов в сетях до 660 В, предназначенное для подключения счетчиков, реле защиты и контрольных приборов. Бренд ФКУ ИК-1 (Кострома) выпускает этот трансформатор тока как часть серийной линейки надежных измерительных компонентов для промышленных объектов.

Назначение и область применения

Трансформатор тока Т-0.66 250/5А класс точности 0.5S 5 ВА с шиной используется для снижения значений тока с высоких уровней (до 250 А) до стандартизированного уровня 5 А, который можно безопасно подключить к измерительным приборам. Применяется в энергоустановках с напряжением до 660 В: на вводах, секционных выключателях, в щитах управления, в системах автоматического учета электроэнергии и релейной защиты. Особенно актуален там, где требуется высокая точность измерений - например, для коммерческого учета или контроля качества электроэнергии.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный рабочий ток, который трансформатор тока способен точно передавать во вторичную цепь.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов и реле.
• Класс точности: 0.5S - обеспечивает погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала), что важно для точного учета при низких нагрузках.
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности.
• Напряжение первичной обмотки: 660 В - максимальное рабочее напряжение сети, для которой рассчитан трансформатор тока.
• Коэффициент безопасности (FS): 10 - при аварийном перегрузке током до 10×250 А = 2500 А, трансформатор сохраняет работоспособность и не повредит подключенное оборудование.
• Количество вторичных обмоток: одна - позволяет подключить один измерительный контур (например, счетчик + реле защиты не возможны одновременно).
• Тип соединения: винтовое - надежное, легко проверяемое и ремонтируемое соединение проводов.
• Монтажное исполнение: с шиной - устанавливается прямо на силовой шине без разрыва цепи; фиксируется зажимами вокруг шины.

Совместимость и монтаж

Трансформатор тока Т-0.66 250/5А класс точности 0.5S 5 ВА с шиной совместим с любыми приборами, рассчитанными на входной ток 5 А: электронные счетчики, аналоговые амперметры, реле перегрузки, устройства релейной защиты. Монтаж выполняется путем охвата силовой шины (медной или алюминиевой) сечением, соответствующим допустимому току 250 А. Убедитесь, что шина плотно проходит через окно трансформатора - зазоры вызывают погрешности. Нельзя использовать с многожильными проводами вместо шины - это нарушает условия работы. Подключение вторичной цепи - только винтовыми клеммами, без пайки. Обязательно закоротите вторичную обмотку перед отключением нагрузки - разрыв цепи при работающем токе опасен!

Безопасность и стандарты

Трансформатор тока Т-0.66 250/5А класс точности 0.5S 5 ВА с шиной имеет сертификат соответствия требованиям ГОСТ Р 58849-2020 и других нормативов для измерительных трансформаторов. Конструкция исключает доступ к токоведущим частям при установленном положении. Коэффициент безопасности FS=10 гарантирует, что при КЗ трансформатор не выйдет из строя и не станет причиной отказа системы защиты. Все материалы соответствуют требованиям пожаробезопасности и долговечности в условиях промышленной среды.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета электроэнергии даже при слабых нагрузках.
• Монтаж “на шину” - не требует отключения питания, экономит время при установке и модернизации.
• Стандартный выход 5 А - совместим с тысячами существующих приборов без доработок.
• Защита оборудования - предотвращает перегрузку счетчиков и реле при аварийных токах благодаря коэффициенту FS=10.
• Надежное винтовое соединение - минимизирует риск нагрева и окисления контактов.

Ограничения применения

• Не применяется в сетях выше 660 В - превышение напряжения недопустимо.
• Работает только с постоянной нагрузкой ≤5 В·А - превышение вызывает искажения показаний.
• Поддерживает одну вторичную обмотку - нельзя одновременно подключить два прибора (например, счетчик и реле) без внешнего делителя или дополнительного трансформатора.
• Не предназначен для переменного монтажа - после установки на шину перемещать нельзя без демонтажа всей системы.
• Не работает с импульсными или несинусоидальными токами - точность теряется при наличии гармоник.

Примеры использования

• На вводе в промышленный цех с током до 250 А - для подключения трехфазного счетчика учета.
• В распределительном щите на секционном выключателе - для сигнализации перегрузки через реле времени.
• В системе автоматизации производства - для сбора данных о потреблении энергии по каждому участку.
• Как элемент резервирования в старых щитах - замена устаревшего трансформатора тока без изменения схемы.

Практические советы

• Перед установкой проверьте диаметр шины - она должна свободно проходить через внутреннее окно трансформатора, но не болтаться.
• Обязательно используйте медные шины сечением ≥50 мм2 для тока 250 А - алюминий требует большего сечения и хуже контактирует.
• Никогда не оставляйте вторичную обмотку разомкнутой при включенном первичном токе - возникает опасное высокое напряжение!
• Проверяйте целостность изоляции между корпусом и шиной мегаомметром (не менее 1 МОм) после монтажа.
• Для точного учета в условиях колебаний нагрузки выбирайте именно класс 0.5S - обычный 0.5 не будет точен при токах ниже 5% от номинала.
• При использовании нескольких таких трансформаторов тока в одной системе - соблюдайте полярность выводов: помечены как “K1”, “K2”. Перепутать - значит получить неверные показания.
