Трансформатор тока ТШП-0,66 0,5 250/5 5ВА, диаметр 30мм | 50137DEK Dekraft APC

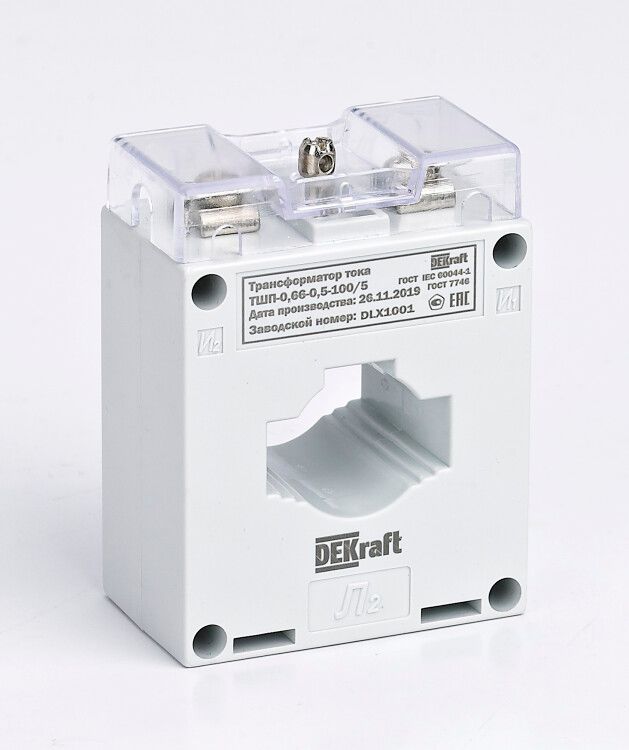

Трансформатор тока ТШП-0.66 0.5 250/5 5ВА, диаметр 30 мм от DEKraft предназначен для безопасного измерения и передачи сигнала тока в цепях до 660 В, где требуется высокая точность - например, в системах учёта энергии, автоматизации и защиты. Артикул 50137dek соответствует серийному решению DEKRAFT с проверенной конструкцией.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 250/5 5ВА, диаметр 30 мм используется для преобразования больших значений тока (до 250 А) в безопасную величину (5 А), которую можно подключить к измерительным приборам: счетчикам электроэнергии, реле защиты, контроллерам и другим устройствам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с постоянными нагрузками - например, у компрессоров, насосов, конвейеров и силовых панелей. Подходит для сетей переменного тока 50 Гц.

Технические характеристики

• Номинальный первичный ток: 250 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 250/5
• Номинальное напряжение: 660 В (0,66 кВ)
• Номинальная мощность: 5 В·А
• Класс точности: 0.5 - допустимая погрешность +-0,5% при рабочих нагрузках
• Диаметр отверстия: 30 мм - позволяет проходить одиночной шине или группе проводников суммарным сечением до 30×10 мм
• Количество вторичных обмоток: одна
• Коэффициент безопасности FS 5 - способен выдерживать перегрузки до 5-кратного значения номинального тока без повреждения
• Подключение вторичной цепи: винтовые зажимы
• Конструктивное исполнение: шинный, с окном - монтируется на шину без её разрезания
• Защита от прикосновения: да - исключает случайный контакт с токоведущими элементами
• Материал корпуса: огнестойкий

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 250/5 5ВА, диаметр 30 мм устанавливается на шину через отверстие 30 мм. Монтаж выполняется без отключения питания, если соблюдена безопасная процедура работы под напряжением. Убедитесь, что шина имеет прямоугольное сечение до 30×10 мм - иначе возможен люфт или некорректная фиксация. Вторичные выводы подключаются к приборам медными проводниками сечением не менее 1,5 мм2. Обязательно замыкание вторичной цепи во время монтажа - разрыв цепи при наличии тока в первичной обмотке опасен!

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями к изолирующим аппаратам для низковольтных систем. Сертификаты подтверждают соответствие нормам безопасности, в том числе защите от прикосновения и огнестойкости материала. Класс точности 0.5 соответствует ГОСТ 7746 и международным рекомендациям IEC 60044-1. Коэффициент безопасности FS 5 гарантирует сохранение целостности при кратковременных перегрузках, типичных для аварийных режимов.

Преимущества

• Высокая точность измерений (класс 0.5) - важна для коммерческого учета электроэнергии
• Стабильная работа при температурных колебаниях благодаря качественным материалам
• Малые внутренние потери - снижают нагрев и увеличивают срок службы
• Закрытый корпус с защитой от прикосновения - минимизирует риск поражения током
• Не требует внешнего питания - работает на принципе индукции

Ограничения применения

• Не постоянного тока - только для сети 50 Гц переменного тока
• Работает только при подключении второй обмотки к нагрузке - размыкание цепи запрещено
• Максимальная вторичная нагрузка - 5 В·А. Превышение вызывает погрешность выше 0,5%
• Не рассчитан на многожильные провода большего диаметра - отверстие 30 мм не позволит поместить более крупные шины
• Не следует использовать в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• На входе в распределительный щит промышленного предприятия для подключения трехфазного счетчика
• В системе управления двигателем - для передачи сигнала тока в PLC
• Как часть системы дифференциальной защиты - совмещён с реле тока
• В модульных щитах для мониторинга потребления оборудования

Практические советы

• Перед установкой проверьте, чтобы шина была чистой и плотно контактировала с внутренней поверхностью трансформатора - плохой контакт влияет на точность
• Выбирайте нагрузку на вторичной стороне не ближе чем 80% от 5 В·А - так достигается оптимальная точность
• Никогда не оставляйте вторичную обмотку разомкнутой при протекании тока в первичной цепи - возникает опасное высокое напряжение
• При использовании нескольких трансформаторов одного типа - убедитесь, что все они имеют одинаковый класс точности и направление намотки
• Для удобства обслуживания используйте клеммники на выходе - это ускоряет диагностику и замену приборов
