Выключатель автоматический 200А 2000Im ВА57Ф35-340010 УХЛ3 400В AC КЭАЗ 109314

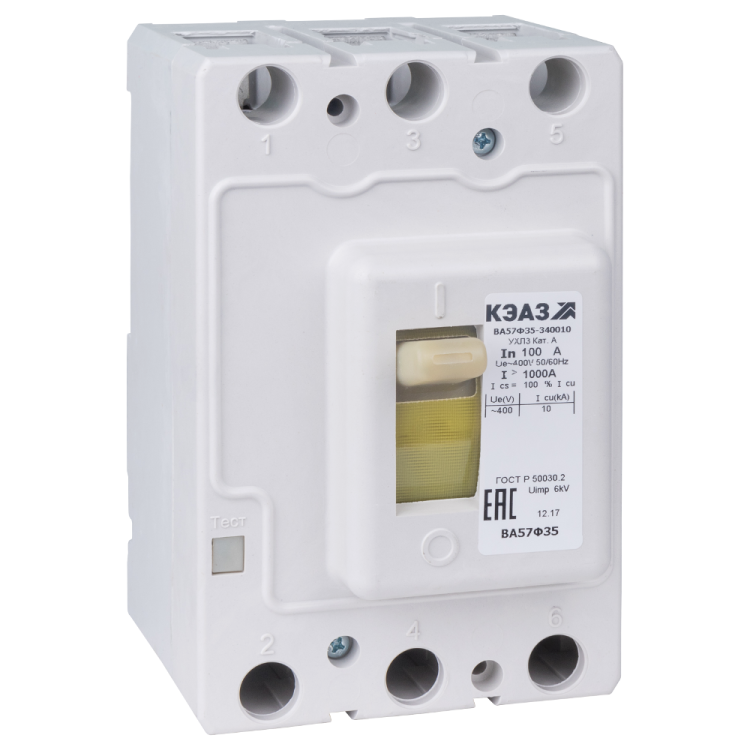

Автоматический выключатель ВА57Ф35-340010 от КЭАЗ - трёхполюсный прибор в литом корпусе на 200 А, предназначен для защиты сетей переменного тока 400 В от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях умеренного и холодного климата.

Назначение и область применения

ВА57Ф35-340010 используется для защиты электрических цепей переменного тока 400 В, 50/60 Гц от сверхтоков: перегрузок и коротких замыканий. Также позволяет вручную включать и отключать нагрузку при необходимости. Применяется в распределительных щитах промышленных объектов, на участках с высокими токами - например, на входе в цеховые сети, у питаний крупных двигателей, конвейеров, нагревательных установок.

Технические характеристики

• Номинальный ток: 200 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 15 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для короткого замыкания)
• Уставка срабатывания магнитного расцепителя: 2000 А (фиксированная, не регулируемая)
• Частота: 50 / 60 Гц
• Максимальное сечение кабеля: 185 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Способ монтажа: на монтажную плату
• Подключение силовой цепи: винтовые зажимы
• Привод: рычажковый, ручной
• Конструкция: стационарная - не предусматривает выдвижения
• Дугогасительная камера: есть (3 камеры - по одной на каждый полюс)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

ВА57Ф35-340010 монтируется исключительно на монтажную плату с помощью винтового крепления. Для установки требуется подготовить отверстия под болты согласно габаритным чертежам. Подключаются медные кабели сечением до 185 мм2 - использование более толстых проводов невозможно. Нельзя использовать с выдвижными рамками или шасси. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию состояния или удалённое управление.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Соответствует нормам безопасности для оборудования класса I. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2506/20). IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от внешних воздействий - устройство необходимо устанавливать внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (15 кА) - надёжно отключает даже серьёзные КЗ в мощных системах
• Жёсткая уставка магнитного расцепителя (2000 А) - гарантирует быстрое отключение при аварии без ложных срабатываний
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для неотапливаемых помещений и сурового климата
• Литой корпус - прочный, долговечный, устойчив к механическим повреждениям
• Простая и проверенная конструкция - минимум отказов, легко обслуживается

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 400 В
• IP20 требует обязательной установки в закрытый щит - не допускается открытая эксплуатация
• Отсутствуют вспомогательные контакты - невозможна интеграция в системы автоматизации без дополнительных модулей
• Фиксированная уставка магнитного расцепителя (2000 А) - нельзя настроить чувствительность под другие нагрузки
• Стационарная конструкция - нельзя демонтировать без отключения питания и отсоединения всех проводов

Примеры использования

• Главный ввод в промышленном цехе с мощностью до 150 кВт
• Защита группы электродвигателей на конвейере
• Щитовая защита печей сопротивления в термических установках
• Распределительный щит на холодильном комплексе в условиях северного региона

Практические советы

• При выборе убедитесь, что расчетный ток короткого замыкания в точке установки не превышает 15 кА - иначе выключатель не справится
• Используйте кабели сечением 95–185 мм2; меньшие сечения могут вызвать перегрев контактных зажимов
• Проверьте соответствие посадочных отверстий на монтажной плате - габариты отличаются от выдвижных аналогов
• Не используйте в помещениях с повышенной влажностью, пылью или химически активной средой - IP20 недостаточен
• При замене старого автомата - совпадают ли типы подключения и размеры? ВА57Ф35 имеет специфическую форму - не все модели взаимозаменяемы
