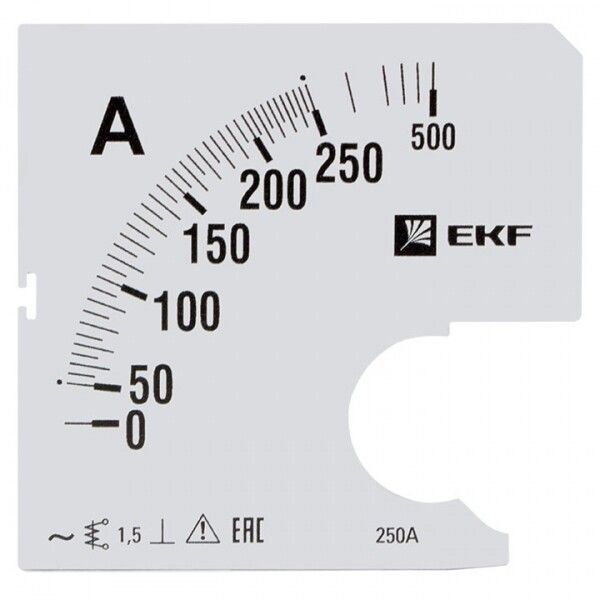

Шкала сменная для A961 250/5А-1,5 EKF PROxima | s-a961-250

Шкала сменная для A961 250/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-961, позволяющий изменить предел измерения тока без замены всего прибора. Подходит для установки в щитовое оборудование промышленных и бытовых объектов.

Назначение и область применения

Шкала сменная для A961 250/5А-1,5 предназначена для замены оригинальной шкалы на амперметре AMA-961, чтобы адаптировать его под новый диапазон измерения тока - до 250 А. Применяется там, где требуется перенастройка показаний без замены самого прибора: например, при модернизации оборудования, смене нагрузки или замене трансформаторов тока.

Используется в распределительных щитах промышленных предприятий, жилых домах, офисах и других объектах с сетями переменного тока. Устанавливается исключительно в устройства серии A961, совместимые с типом монтажа “в корпус”.

Технические характеристики

• Номинальный диапазон шкалы: 250 А - максимальный измеряемый ток при использовании с трансформатором тока 250/5 А
• Шкала превышения тока: да - позволяет фиксировать значения выше номинала, что важно для диагностики перегрузок
• Шкала сверхтока: да - имеет дополнительную отметку для определения аварийных значений тока
• Максимальное отклонение стрелки: 90° - угол поворота стрелки при достижении максимума, обеспечивает точную визуализацию
• Габаритные размеры: 96×96 мм - соответствует стандартному формату приборов серии A961
• Тип изделия: шкала индикации сменная - не является самостоятельным устройством, требует установленного амперметра AMA-961

Совместимость и монтаж

Шкала сменная для A961 250/5А-1,5 совместима только с амперметрами серии AMA-961, имеющими тот же механизм движения и габариты. Монтаж осуществляется путём демонтажа старой шкалы и установки новой в корпус прибора. Для этого необходимо:

• Отключить питание и снять крышку амперметра
• Аккуратно снять старую шкалу, не повредив ось стрелки
• Установить новую шкалу, выровняв её по меткам нулевой точки
• Закрыть корпус и проверить работу при подаче минимального тока

Не используйте шкалу с другими моделями - даже при одинаковом размере 96×96 мм возможна несовместимость механизма.

Преимущества

• Экономия средств - не нужна замена всего амперметра, достаточно поменять лишь шкалу
• Быстрая переустановка - процесс занимает несколько минут без инструментов
• Поддержка двух режимов измерения - превышение и сверхток позволяют оперативно выявлять отклонения
• Стандартный размер - легко найти в запасе или заказать в комплекте с другим оборудованием

Ограничения применения

• Работает только с трансформаторами тока 250/5 А - нельзя использовать с другими коэффициентами (например, 100/5 или 400/5)
• Не предназначена для открытых площадок или помещений с высокой влажностью - прибор AMA-961 рассчитан только на внутреннюю установку
• Не подлежит ремонту - при повреждении шкалы требуется полная замена
• Не работает без механического механизма амперметра - сама по себе не измеряет ток

Примеры использования

• На промышленном конвейере: после замены двигателя с 100 А на 250 А - замена шкалы вместо замены всего амперметра
• В распределительном щите ЖКХ: при переходе на более мощный входной автомат - обновление шкалы для точного контроля тока
• На ремонтной базе: использование одной модели AMA-961 с несколькими шкалами для тестирования разных нагрузок

Практические советы

• Перед заменой убедитесь, что трансформатор тока соответствует 250/5 А - иначе показания будут некорректны
• Проверьте положение нуля на новой шкале - при установке она должна точно совпадать с начальной позицией стрелки
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влаге
• Обязательно отключайте питание перед работой - даже малый ток через трансформатор может вызвать удар
• Шкала сменная для A961 250/5А-1,5 - часть серии PROxima от EKF; рекомендовано использовать только оригинальные комплектующие для сохранения точности
