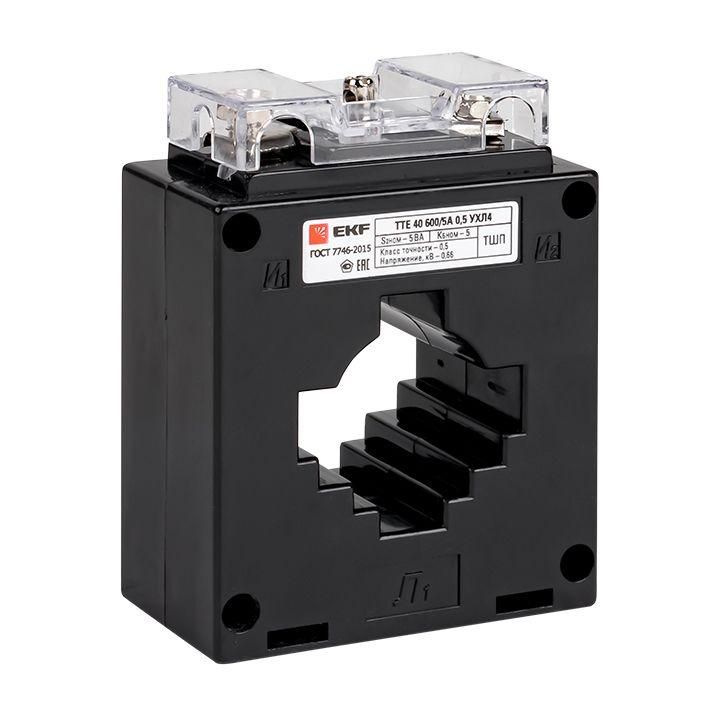

Трансформатор тока ТТЕ 40 600/5А кл. точн. 0.5 PROxima EKF tte-40-600/tc-40-600-0.5 tc-40-600-0.5;tte-40-600

Трансформатор тока ТТЭ-40-600/5А класс точности 0,5 от EKF предназначен для точного измерения тока в цепях переменного тока 50 Гц и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Этот трансформатор тока используется в распределительных щитах и системах учёта электроэнергии, где важна высокая точность показаний.

Назначение и область применения

Трансформатор тока ТТЭ-40-600/5А класс точности 0,5 преобразует большой первичный ток (до 600 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он применяется в сетях с рабочим напряжением до 660 В и частотой 50 Гц. Устанавливается в вводно-распределительных устройствах (ВРУ), шкафах автоматики, на линиях питания оборудования, требующих точного контроля потребления - например, на промышленных станках, насосных станциях, конвейерах и в системах энергоучёта.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне нагрузки
• Диаметр отверстия: 31 мм - позволяет протянуть проводник соответствующего сечения
• Высота: 41 мм - компактный форм-фактор для установки в плотных щитах
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Коэффициент безопасности FS 10 - выдерживает перегрузку до 10-кратного значения номинального тока без повреждений
• Исполнение: однофазный, с винтовым соединением вторичной обмотки

Совместимость и монтаж

Трансформатор тока ТТЭ-40-600/5А устанавливается на одиночный фазный проводник. Для монтажа необходимо отключить питание, разрезать провод и продеть его через отверстие 31 мм. Вторичная обмотка подключается через винтовые зажимы - рекомендуется использовать медные жилы сечением до 2,5 мм2. Обязательно замыкать вторичную цепь при работе - разрыв цепи может вызвать опасное напряжение. Совместим с большинством современных счётчиков, реле защиты и аналитических модулей, работающих с входным током 5 А.

Безопасность и стандарты

Трансформатор тока ТТЭ-40-600/5А сертифицирован и соответствует требованиям российских нормативов для электрооборудования. Класс точности 0,5 гарантирует соответствие метрологическим стандартам для коммерческого учёта электроэнергии. Коэффициент безопасности FS 10 защищает устройство от повреждений при кратковременных перегрузках. Применяется в соответствии с ПУЭ и ГОСТ Р 8.419–2014.

Преимущества

• Высокая точность (класс 0,5) - идеально для учёта энергии и бухгалтерского контроля
• Компактные габариты (31×41 мм) - легко помещается даже в малогабаритных щитах
• Винтовое соединение - надёжный контакт, не требует специальных инструментов
• Стойкость к перегрузкам (FS 10) - снижает риск выхода из строя при пусковых токах
• Подтверждённая сертификация - допущен к использованию в официальных системах учёта

Ограничения применения

• Не предназначен для постоянной работы при токе выше 600 А - возможны искажения и перегрев
• Максимальная нагрузка на вторичную обмотку - 5 В·А; превышение приведёт к потере точности
• Запрещено размыкать вторичную цепь при наличии тока в первичной - создаётся опасное напряжение
• Не работает с постоянным током - только с переменным током 50 Гц
• Не рассчитан на внешние воздействия - не имеет IP-защиты, устанавливается только внутри закрытых щитов

Примеры использования

• Установка в ВРУ жилого дома для подключения электросчётчика
• Измерение тока на вводе в производственный цех с конвейерными линиями
• Подключение к реле перегрузки на двигателях мощностью до 100 кВт
• Интеграция в системы SCADA для мониторинга энергопотребления

Практические советы

• Выбирайте трансформатор тока ТТЭ-40-600/5А, когда ваш проводник имеет диаметр до 10 мм (соответствует 31 мм внутреннего отверстия)
• Перед монтажом проверьте, что вторичная цепь уже замкнута - используйте перемычку или тестовый блок
• Не подключайте больше одного прибора к вторичной обмотке, если суммарная нагрузка превышает 5 В·А
• При замене старого трансформатора сверьте класс точности - 0,5 обязателен для коммерческого учёта
• Трансформатор тока TTE-40-600/5A от EKF PROxima совместим с другими изделиями серии - удобно для масштабирования проектов
