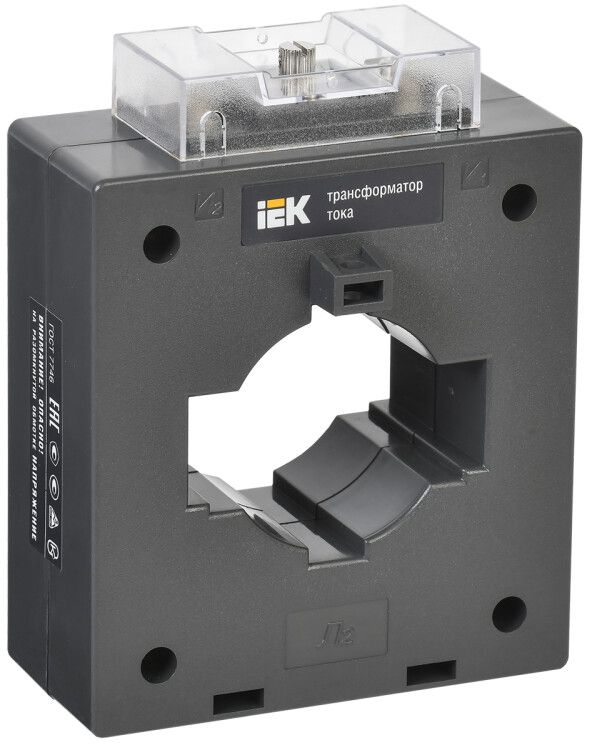

Трансформатор тока ТТИ-60 750/5А 15ВА класс точности 0.5 - ITT40-2-15-0750 IEK

Трансформатор тока ТТИ-60 750/5А 15ВА класс точности 0,5 от IEK предназначен для преобразования больших токов до 750 А в безопасный вторичный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Артикул itt40-2-15-0750 соответствует модели с катушечным исполнением и монтажом через окно.

Назначение и область применения

Трансформатор тока ТТИ-60 750/5А 15ВА класс точности 0,5 применяется в цепях коммерческого и технического учёта электроэнергии. Он обеспечивает передачу точного сигнала тока на счётчики, реле защиты, устройства автоматики и измерительные приборы. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ напряжением до 660 В. Часто используется на промышленных объектах: на станциях, конвейерах, в системах питания крупных двигателей и компрессоров.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Номинальная мощность: 15 В·А - нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне; подходит для коммерческого учёта;
• Напряжение изоляции: 660 В - максимальное напряжение сети, для которой допускается применение;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Способ подключения вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, внесён в госреестр средств измерений (№ 28139-12).

Совместимость и монтаж

Трансформатор тока ТТИ-60 750/5А 15ВА класс точности 0,5 имеет монтажное исполнение «с окном» - он одевается на проводник без его разрезания. Монтаж осуществляется на монтажную плату или жёстко закрепляется на шине. Диаметр окна не указан в данных, поэтому необходимо проверить совместимость с толщиной и диаметром токоведущего элемента перед установкой. Вторичная обмотка подключается через винтовые клеммы - используйте провода сечением не менее 1,5 мм2 и затягивайте контакты с усилием, указанным в руководстве. Не перегружайте вторичную цепь - максимальная нагрузка 15 В·А. Превышение вызывает увеличение погрешности.

Безопасность и стандарты

Трансформатор тока ТТИ-60 750/5А 15ВА класс точности 0,5 выполнен с защитой от прикосновения - корпус предотвращает доступ к токоведущим частям. Соответствует требованиям ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Это позволяет использовать его в системах коммерческого учёта электроэнергии, где требуется законодательно подтверждённая точность. Сертификаты подтверждают соответствие нормам безопасности и метрологической надёжности.

Преимущества

• Высокий класс точности 0,5 - необходим для оплаты по фактическому расходу, исключает споры с поставщиками;
• Катушечная конструкция с окном - не требует демонтажа шины при установке, экономит время при модернизации;
• Долгий срок службы - 25 лет снижают затраты на обслуживание и замену;
• Подтверждённая сертификация - легализован для использования в системах учёта, что важно для аудита и контроля;
• Устойчивость к климатическим условиям УХЛ3 - надёжно работает в холодных и влажных помещениях, включая неотапливаемые щитовые.

Ограничения применения

• Не предназначен для работы при постоянных токах выше 750 А - возможен перегрев и потеря точности;
• IP20 не защищает от воды и пыли - нельзя устанавливать в открытых или сырых местах без дополнительной защиты;
• Запрещено работать с разомкнутой вторичной обмоткой - при отключении нагрузки возникает опасное высокое напряжение;
• Не подходит для импульсных или несинусоидальных токов - точность гарантирована только для гармонических токов 50 Гц;
• Требуется соблюдение полярности при подключении вторичной цепи - неверная фазировка приведёт к ошибкам в учёте.

Примеры использования

• Установка на главной шине ввода в промышленном цехе для подключения трёхфазного счётчика;
• Интеграция в систему автоматического отключения при перегрузке на линии питания насосной станции;
• Подключение к контроллеру управления энергопотреблением в логистическом комплексе;
• Модернизация старой системы учёта - замена механических трансформаторов на современные с классом точности 0,5.

Практические советы

• Перед монтажом убедитесь, что токоведущий проводник проходит полностью через окно трансформатора - неполное прохождение искажает показания;
• Вторичную цепь всегда замыкайте перед отключением нагрузки - используйте перемычку или тестовый блок;
• Выбирайте нагрузку (приборы) так, чтобы суммарная мощность не превышала 15 В·А - проверьте сопротивление подключенных устройств;
• При использовании нескольких трансформаторов в одной системе следите за одинаковой фазировкой всех вторичных обмоток;
• Для долговременной эксплуатации в условиях УХЛ3 регулярно осматривайте контакты на окисление - особенно в помещениях с высокой влажностью.
