Трансформатор тока ТТЭ-85-800/5А класс точности 0,5 PROxima | tc-85-800 EKF tte-85-800

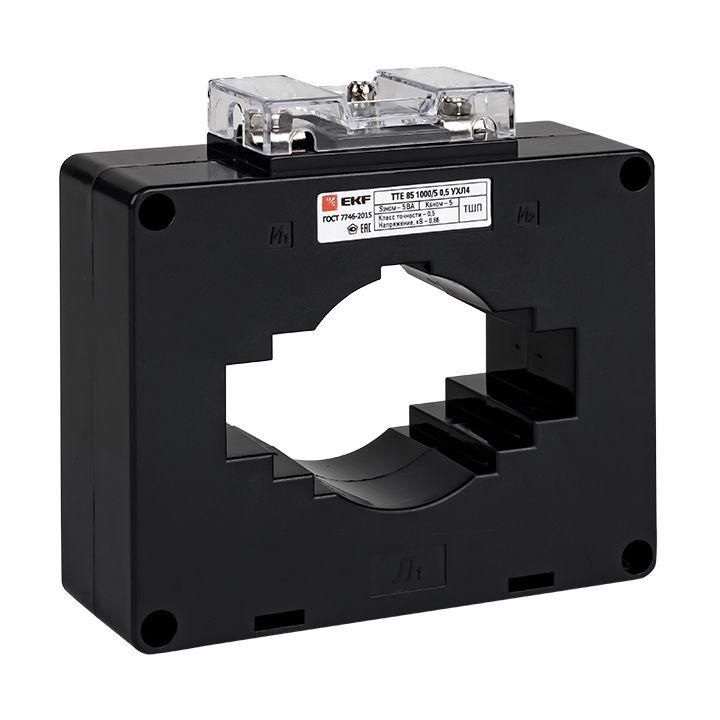

Трансформатор тока ТТЭ-85-800/5А класс точности 0.5 5В.А от EKF предназначен для точного измерения тока в цепях переменного тока и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Модель входит в серию PROxima и соответствует требованиям ГОСТ 7746-2001.

Назначение и область применения

Трансформатор тока ТТЭ-85-800/5А класс точности 0.5 5В.А используется для преобразования больших значений тока (до 800 А) в безопасный и стандартизированный сигнал 5 А, который можно подключить к измерительным приборам. Применяется в системах учёта электроэнергии, автоматизации и защите оборудования в распределительных щитах, вводно-распределительных устройствах (ВРУ) и силовых панелях. Подходит для установки в промышленных объектах, на предприятиях с высокими нагрузками, в том числе на конвейерах, насосных станциях и компрессорных установках.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный ток, который трансформатор может измерять с заданной точностью;
• Номинальный ток вторичной обмотки: 5 А - выходной ток, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что позволяет использовать его для коммерческого учёта энергии;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети, где может применяться трансформатор;
• Частота: 50 Гц - оптимизирован для работы в сетях России и стран СНГ;
• Габариты: 52×55×55 мм - компактный размер для плотной компоновки в шкафах;
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки внутри закрытых корпусов;
• Климатическое исполнение: УХЛ4 - работает при температурах от -45 C до +55 C, подходит для холодных регионов и неотапливаемых помещений;
• Коэффициент безопасности (FS): 10 - способен выдерживать кратковременные перегрузки до 10× номинального тока без повреждения;
• Присоединение вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2;
• Способ монтажа: на монтажную плату - крепится через отверстия в основании, не требует специальных кронштейнов;
• Монтажное исполнение: с окном - проходной тип, позволяет пропустить первичный проводник без разрыва цепи;
• Нормативный документ: ГОСТ 7746-2001 - соответствие государственным стандартам на трансформаторы тока.

Совместимость и монтаж

ТТЭ-85-800/5А класс точности 0.5 5В.А совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электромеханические и электронные счётчики, реле защиты, контроллеры, анализаторы качества электроэнергии. Для монтажа требуется свободное место на монтажной плате или внутренней поверхности шкафа. Первичный проводник (например, медная шина или кабель) пропускается через центральное окно трансформатора. Вторичная обмотка подключается винтовыми зажимами - важно соблюдать полярность (обозначена на корпусе). Нагрузка на вторичную обмотку не должна превышать 5 В·А, иначе точность снижается. Обязательно замыкание вторичной цепи - разрыв цепи при работающем первичном токе недопустим!

Безопасность и стандарты

Трансформатор тока ТТЭ-85-800/5А класс точности 0.5 5В.А сертифицирован и соответствует ГОСТ 7746-2001. Коэффициент безопасности FS=10 гарантирует сохранение целостности при кратковременных перегрузках. Благодаря классу точности 0.5 он может использоваться в системах коммерческого учёта электроэнергии. Однако из-за степени защиты IP00 запрещено использование вне герметичных или закрытых корпусов. Климатическое исполнение УХЛ4 позволяет применять его в условиях повышенной влажности и низких температур, но не в средах с агрессивными газами или химикатами.

Преимущества

• Высокая точность (класс 0.5) - идеален для учёта и контроля расхода энергии;
• Компактные размеры - легко встраивается даже в плотно укомплектованные шкафы;
• Проходная конструкция - не требует отключения питания при установке;
• Широкий диапазон температур - работает в суровых климатических условиях;
• Надёжное винтовое соединение - минимизирует риск плохого контакта;
• Поддерживает нагрузку до 5 В·А - совместим с широким спектром современных приборов.

Ограничения применения

• Не предназначен для установки на открытом воздухе или в сырых помещениях без корпуса - степень защиты IP00 исключает контакт с пылью, влагой и посторонними предметами;
• Запрещён разрыв вторичной цепи при наличии тока в первичной обмотке - возможен пробой изоляции и выход из строя;
• Не рекомендован для импульсных или несинусоидальных токов - работает только с чистым синусоидальным током 50 Гц;
• Максимальная нагрузка 5 В·А - нельзя подключать несколько приборов одновременно без расчёта суммарной мощности;
• Не подходит для постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• Установка в ВРУ жилого дома для подключения счётчика электроэнергии;
• Интеграция в панели управления промышленного оборудования (конвейеры, насосы, вентиляторы);
• Монтаж в распределительных щитах на заводах для контроля потребления по фазам;
• Подключение к системам SCADA и АСКУЭ для удалённого сбора данных;
• Использование в автономных энергоустановках с дизель-генераторами.

Практические советы

• Перед монтажом проверьте, чтобы первичный проводник был полностью вставлен в окно трансформатора - не должно быть зазора;
• Выбирайте сечение вторичных проводов не менее 1,5 мм2, но не более 2,5 мм2 - оптимально для винтовых зажимов;
• Обязательно используйте перемычку между выводами вторичной обмотки при отключении приборов - предотвращает опасное напряжение;
• При установке нескольких трансформаторов рядом следите за расстоянием между ними - помните, что они чувствительны к магнитному взаимодействию;
• Для долговечности и точности измерений не допускайте механических нагрузок на корпус - особенно при затяжке винтов;
• Проверяйте соответствие нагрузки (В·А) на вторичной стороне - если сумма всех подключённых приборов превышает 5 В·А, выбирайте модель с большей мощностью.
